Система выпуска

← Водяной насос Электронное управление двигателем →

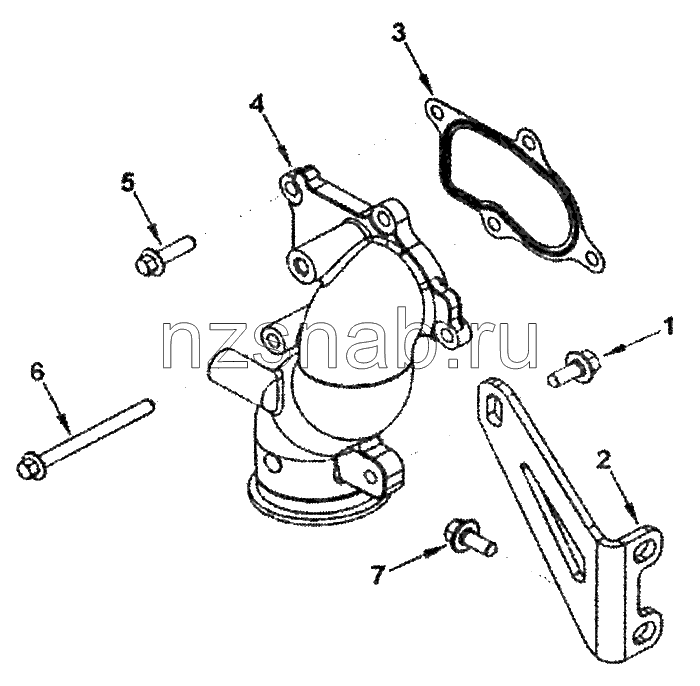

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Система выпуска

Каталожный номер:XS9214-01

Комплект:1

Примечание:

№ на схеме:1

Наименование:Винт

Каталожный номер:3903990

Комплект:1

Примечание:

№ на схеме:2

Наименование:Кронштейн

Каталожный номер:3287623

Комплект:1

Примечание:

№ на схеме:3

Наименование:Прокладка

Каталожный номер:4896254

Комплект:1

Примечание:

№ на схеме:4

Наименование:Патрубок

Каталожный номер:4896517

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:4898482

Комплект:3

Примечание:

№ на схеме:6

Наименование:Винт

Каталожный номер:4898483

Комплект:1

Примечание:

№ на схеме:7

Наименование:Винт с шестигранной головкой

Каталожный номер:3901249

Комплект:2

Примечание:
