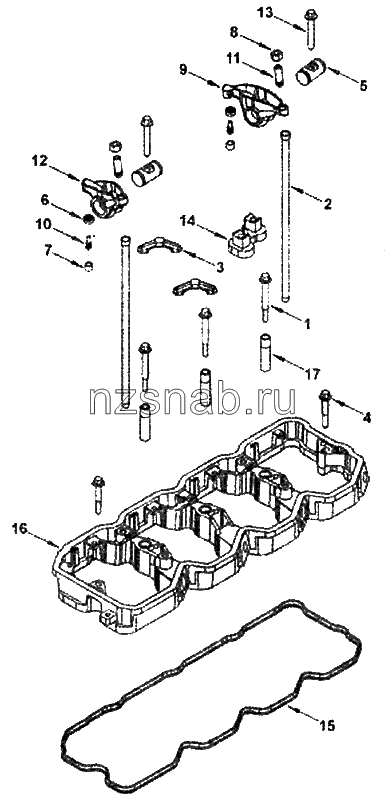

Коромысло

← Головка цилиндров Крепление электродвигателя стартера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Корпус рычага коромысел

Каталожный номер:4938659

Комплект:1

Примечание:

№ на схеме:

Наименование:Рычаг коромысла

Каталожный номер:3942734

Комплект:1

Примечание:

№ на схеме:

Наименование:Рычаг коромысла

Каталожный номер:3937220

Комплект:1

Примечание:

№ на схеме:

Наименование:Рычаг коромысла

Каталожный номер:3942735

Комплект:1

Примечание:

№ на схеме:

Наименование:Рычаг коромысла

Каталожный номер:3937219

Комплект:1

Примечание:

№ на схеме:

Наименование:Рычаг коромысла в сборе

Каталожный номер:4928698

Комплект:4

Примечание:

№ на схеме:

Наименование:Коромысло

Каталожный номер:RL9767-01

Комплект:

Примечание:

№ на схеме:1

Наименование:Screw, Hex Flange Head Cap

Каталожный номер:3903096

Комплект:3

Примечание:

№ на схеме:2

Наименование:Штанга толкателя

Каталожный номер:3941253

Комплект:8

Примечание:

№ на схеме:3

Наименование:Клапан с крейцкопфом

Каталожный номер:3943626

Комплект:8

Примечание:

№ на схеме:4

Наименование:Винт с шестигранным фланцевым цоколем

Каталожный номер:3900633

Комплект:2

Примечание:

№ на схеме:5

Наименование:Ось коромысел

Каталожный номер:4928699

Комплект:2

Примечание:

№ на схеме:6

Наименование:Держатель гнезда

Каталожный номер:3935945

Комплект:1

Примечание:

№ на схеме:6

Наименование:Держатель гнезда

Каталожный номер:3935945

Комплект:1

Примечание:

№ на схеме:7

Наименование:Гнездо под коромысло

Каталожный номер:3935946

Комплект:1

Примечание:

№ на схеме:7

Наименование:Гнездо под коромысло

Каталожный номер:3935946

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шестигранная гайка

Каталожный номер:3927692

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шестигранная гайка

Каталожный номер:3927692

Комплект:1

Примечание:

№ на схеме:9

Наименование:Коромысло

Каталожный номер:3941928

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шарик коромысла

Каталожный номер:3942730

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шарик коромысла

Каталожный номер:3942730

Комплект:1

Примечание:

№ на схеме:11

Наименование:Регулировочный винт коромысла

Каталожный номер:3959128

Комплект:1

Примечание:

№ на схеме:11

Наименование:Регулировочный винт коромысла

Каталожный номер:3959128

Комплект:1

Примечание:

№ на схеме:12

Наименование:Коромысло

Каталожный номер:3941927

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт с фланцем и шестигранной головкой

Каталожный номер:3990127

Комплект:2

Примечание:

№ на схеме:14

Наименование:Опора коромысел

Каталожный номер:3964908

Комплект:1

Примечание:

№ на схеме:15

Наименование:Прокладка

Каталожный номер:4899230

Комплект:1

Примечание:

№ на схеме:16

Наименование:Корпус рычага коромысел

Каталожный номер:4938660

Комплект:1

Примечание:

№ на схеме:17

Наименование:Втулка

Каталожный номер:4899245

Комплект:3

Примечание:
