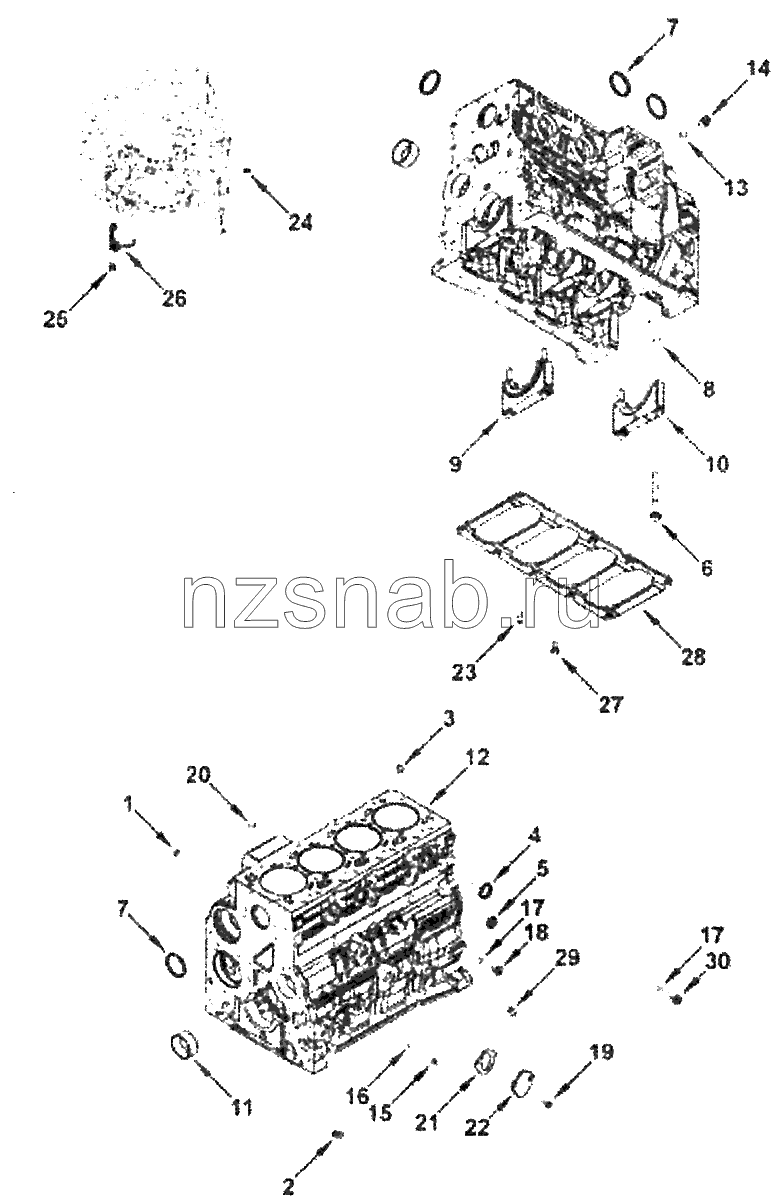

Блок цилиндров

← Коленчатый нал и подшипники Толкатели клапанов →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Резьбовая пробка

Каталожный номер:3678921

Комплект:1

Примечание:

№ на схеме:

Наименование:Пробка резьбовая

Каталожный номер:3680420

Комплект:1

Примечание:

№ на схеме:

Наименование:Резьбовая пробка

Каталожный номер:3678923

Комплект:2

Примечание:

№ на схеме:

Наименование:Пробка резьбовая

Каталожный номер:3678873

Комплект:2

Примечание:

№ на схеме:

Наименование:Комплект блока цилиндров

Каталожный номер:4089502

Комплект:1

Примечание:

№ на схеме:

Наименование:Крышка подшипника

Каталожный номер:3974157

Комплект:4

Примечание:

№ на схеме:

Наименование:Крышка подшипника

Каталожный номер:3974159

Комплект:1

Примечание:

№ на схеме:

Наименование:Блок цилиндров

Каталожный номер:4934322

Комплект:1

Примечание:

№ на схеме:

Наименование:Комплект блока цилиндров

Каталожный номер:4955475

Комплект:1

Примечание:

№ на схеме:

Наименование:Блок цилиндров

Каталожный номер:BB9254-a

Комплект:1

Примечание:

№ на схеме:1

Наименование:Пробка резьбовая

Каталожный номер:3977851

Комплект:1

Примечание:

№ на схеме:2

Наименование:Пробка резьбовая

Каталожный номер:3977853

Комплект:1

Примечание:

№ на схеме:3

Наименование:Вогнутая заглушка

Каталожный номер:3900956

Комплект:2

Примечание:

№ на схеме:4

Наименование:Пробка

Каталожный номер:3905401

Комплект:2

Примечание:

№ на схеме:5

Наименование:Вогнутая заглушка

Каталожный номер:3914035

Комплект:1

Примечание:

№ на схеме:6

Наименование:Винт с шестигранным фланцевым цоколем

Каталожный номер:3927948

Комплект:10

Примечание:

№ на схеме:7

Наименование:Пробка

Каталожный номер:4938189

Комплект:4

Примечание:

№ на схеме:8

Наименование:Кольцо шпонки

Каталожный номер:3900068

Комплект:2

Примечание:

№ на схеме:8

Наименование:Кольцо шпонки

Каталожный номер:3900068

Комплект:2

Примечание:

№ на схеме:9

Наименование:Крышка подшипника

Каталожный номер:3974158

Комплект:1

Примечание:

№ на схеме:10

Наименование:Крышка подшипника

Каталожный номер:3974156

Комплект:1

Примечание:

№ на схеме:11

Наименование:Втулка

Каталожный номер:4983253

Комплект:2

Примечание:

№ на схеме:12

Наименование:Блок цилиндров

Каталожный номер:4934319

Комплект:1

Примечание:

№ на схеме:13

Наименование:Кольцевое уплотнение

Каталожный номер:3678786

Комплект:1

Примечание:

№ на схеме:14

Наименование:Пробка резьбовая

Каталожный номер:3678791

Комплект:1

Примечание:

№ на схеме:15

Наименование:Пробка резьбовая

Каталожный номер:3678924

Комплект:1

Примечание:

№ на схеме:16

Наименование:Уплотнение, О-кольцо

Каталожный номер:3678925

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцевое уплотнение

Каталожный номер:3678912

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцевое уплотнение

Каталожный номер:3678912

Комплект:1

Примечание:

№ на схеме:18

Наименование:Пробка резьбовая

Каталожный номер:3680419

Комплект:1

Примечание:

№ на схеме:19

Наименование:Винт с шестигранной головкой

Каталожный номер:3900630

Комплект:2

Примечание:

№ на схеме:20

Наименование:Кольцо шпонки

Каталожный номер:3902343

Комплект:2

Примечание:

№ на схеме:21

Наименование:Прокладка крышки

Каталожный номер:3939258

Комплект:1

Примечание:

№ на схеме:22

Наименование:Пластина крышки

Каталожный номер:3948083

Комплект:1

Примечание:

№ на схеме:23

Наименование:Винт

Каталожный номер:3949830

Комплект:1

Примечание:

№ на схеме:24

Наименование:Пробка

Каталожный номер:3959574

Комплект:6

Примечание:

№ на схеме:25

Наименование:Болт разъема типа Банджо

Каталожный номер:3964817

Комплект:6

Примечание:

№ на схеме:26

Наименование:Форсунка охлаждения поршня

Каталожный номер:3968877

Комплект:6

Примечание:

№ на схеме:27

Наименование:Винт с шестигранной головкой

Каталожный номер:3902460

Комплект:10

Примечание:

№ на схеме:28

Наименование:Крышка

Каталожный номер:3970102

Комплект:1

Примечание:

№ на схеме:29

Наименование:Пробка резьбовая

Каталожный номер:3977855

Комплект:1

Примечание:

№ на схеме:30

Наименование:Пробка резьбовая

Каталожный номер:3678922

Комплект:1

Примечание:
