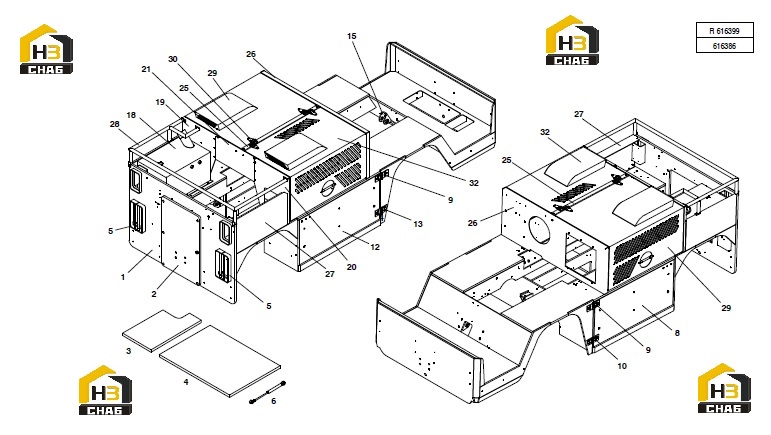

Рама с комплектующими

← Устройство прицепа сцепное Сиденье водителя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRAME ZH 4

Каталожный номер:609556

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:BATTERY DISTANCE PROFILE

Каталожный номер:609605

Комплект:4

Примечание:

№ на схеме:1.2

Наименование:RUBBER PLATE 390X140X6 (UNDER BATTERY)

Каталожный номер:610024

Комплект:4

Примечание:

№ на схеме:1.3

Наименование:SPRING HANGER REAR

Каталожный номер:618910

Комплект:1

Примечание:

№ на схеме:1.4

Наименование:SPRING HANGER REAR

Каталожный номер:618913

Комплект:1

Примечание:

№ на схеме:1.5

Наименование:SUPPORT WOODEN PALTE

Каталожный номер:610054

Комплект:1

Примечание:

№ на схеме:1.6

Наименование:MOUNTING GAS SPRING

Каталожный номер:608885

Комплект:1

Примечание:

№ на схеме:1.7

Наименование:RUBBER BEARING 50x20 M10x30

Каталожный номер:606594

Комплект:4

Примечание:

№ на схеме:2

Наименование:COVER PLATE F. REAR WALL

Каталожный номер:612130

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:HEX.HEAD SCREW

Каталожный номер:23733

Комплект:6

Примечание:

№ на схеме:2.2

Наименование:LOCKING NUT

Каталожный номер:203006

Комплект:6

Примечание:

№ на схеме:3

Наименование:WOODEN PLATE 656X320X21

Каталожный номер:610003

Комплект:1

Примечание:

№ на схеме:4

Наименование:WOODEN PLATE 970X662X21

Каталожный номер:610002

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:SUPPORT GAS SPRING

Каталожный номер:603807

Комплект:1

Примечание:

№ на схеме:4.2

Наименование:HANDLE 130x90MM

Каталожный номер:603804

Комплект:1

Примечание:

№ на схеме:4.3

Наименование:LOCK 125x27MM SQUARE TYPE

Каталожный номер:606587

Комплект:1

Примечание:

№ на схеме:4.4

Наименование:CARRIAGE KEY, SHORT

Каталожный номер:606588

Комплект:1

Примечание:

№ на схеме:4.5

Наименование:HINGE UNILATERALLY SHORTENED

Каталожный номер:606568

Комплект:2

Примечание:

№ на схеме:5

Наименование:FRONT LIGHT PROTECTION

Каталожный номер:609582

Комплект:2

Примечание:

№ на схеме:6

Наименование:GAS SPRING 320N

Каталожный номер:610650

Комплект:1

Примечание:

№ на схеме:8

Наименование:BATTERY DOOR LEFT

Каталожный номер:609579

Комплект:1

Примечание:

№ на схеме:9

Наименование:HINGE F. BATTERY DOOR

Каталожный номер:609980

Комплект:2

Примечание:

№ на схеме:9.1

Наименование:COUNTERSUNK SCREW

Каталожный номер:14253

Комплект:12

Примечание:

№ на схеме:10

Наименование:HINGE F. BATTERY DOOR

Каталожный номер:609982

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:COUNTERSUNK SCREW

Каталожный номер:14253

Комплект:6

Примечание:

№ на схеме:12

Наименование:BATTERY DOOR RIGHT

Каталожный номер:609580

Комплект:1

Примечание:

№ на схеме:13

Наименование:HINGE F. BATTERY DOOR

Каталожный номер:609981

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:COUNTERSUNK SCREW

Каталожный номер:14253

Комплект:6

Примечание:

№ на схеме:15

Наименование:SPRING HANGER

Каталожный номер:618727

Комплект:4

Примечание:

№ на схеме:15.1

Наименование:LOCKING WASHER

Каталожный номер:83121

Комплект:8

Примечание:

№ на схеме:15.2

Наименование:HEX.HEAD SCREW

Каталожный номер:20058

Комплект:8

Примечание:

№ на схеме:18

Наименование:FUEL TANK

Каталожный номер:612139

Комплект:1

Примечание:

№ на схеме:19

Наименование:SECTION WALL, REAR LEFT

Каталожный номер:612145

Комплект:1

Примечание:

№ на схеме:20

Наименование:SECTION WALL, REAR RIGHT

Каталожный номер:612146

Комплект:1

Примечание:

№ на схеме:21

Наименование:SECTION WALL, REAR MID

Каталожный номер:612147

Комплект:1

Примечание:

№ на схеме:25

Наименование:ENGINE HOOD MOUNTING ROD

Каталожный номер:612144

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:SUPPORT F. ENGINE HOOD MOUNTING ROD

Каталожный номер:609976

Комплект:2

Примечание:

№ на схеме:26

Наименование:SECTION WALL FRONT

Каталожный номер:612140

Комплект:1

Примечание:

№ на схеме:27

Наименование:COVER SHEETING RIGHT

Каталожный номер:618680

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLATFORM RAILING ZH 4

Каталожный номер:612143

Комплект:1

Примечание:

№ на схеме:29

Наименование:ENGINE HOOD LEFT

Каталожный номер:612141

Комплект:1

Примечание:

№ на схеме:29.1

Наименование:SUPPORT ROD (235MM)

Каталожный номер:603387

Комплект:1

Примечание:

№ на схеме:29.2

Наименование:RUBBER BEARING

Каталожный номер:601623

Комплект:2

Примечание:

№ на схеме:30

Наименование:HINGE UNILATERALLY SHORTENED

Каталожный номер:606568

Комплект:4

Примечание:

№ на схеме:30.1

Наименование:COUNTERSUNK SCREW

Каталожный номер:74493

Комплект:20

Примечание:

№ на схеме:32

Наименование:ENGINE HOOD RIGHT

Каталожный номер:612142

Комплект:1

Примечание:

№ на схеме:32.1

Наименование:SUPPORT ROD (235MM)

Каталожный номер:603387

Комплект:1

Примечание:

№ на схеме:32.2

Наименование:RUBBER BEARING

Каталожный номер:601623

Комплект:2

Примечание:
