Панель приборная

Панель приборная

← Стеклоочиститель задний Система электрики внешняя →

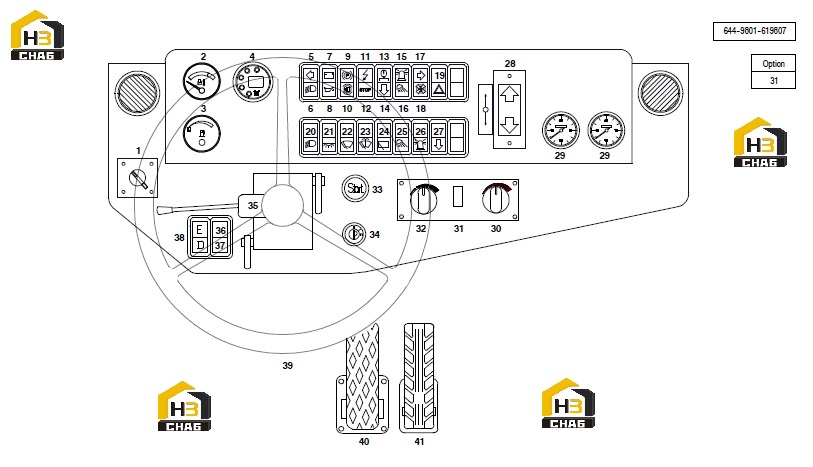

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PARKING BRAKE SWITCH UPPER PART
Каталожный номер:603170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.1
Наименование:SWITCH BASE PART
Каталожный номер:308885
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.2
Наименование:PARKING BRAKE SWITCH MOUNTING PLATE
Каталожный номер:611963
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:TEMPERATURE GAUGE OIL 12V 52MM
Каталожный номер:603211
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:FUEL GAUGE 12 V, 52MM
Каталожный номер:609790
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:MDI-PRC GAUGE
Каталожный номер:610444
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5.1
Наименование:SYMBOL INDICATOR LEFT GREEN
Каталожный номер:600851
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.1
Наименование:SYMBOL "DIPPED HEADLIGHT" (GREEN)
Каталожный номер:600878
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7.1
Наименование:SYMBOL BATTERY
Каталожный номер:53520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8.1
Наименование:SYMBOL LUBRICATION, OIL
Каталожный номер:59290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9.1
Наименование:SYMBOL PARKING BRAKE
Каталожный номер:59291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10.1
Наименование:SYMBOL BRAKE LINING CONTROL
Каталожный номер:69485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.1
Наименование:SYMBOL "ERROR" (RED)
Каталожный номер:600846
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12.1
Наименование:SYMBOL ENGINE STOP
Каталожный номер:65244
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13.1
Наименование:SYMBOL PREHEATING (GLOW PLUG)
Каталожный номер:55791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14.1
Наименование:SYMBOL "INCHING CONTROL" (YELLOW)
Каталожный номер:600850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15.1
Наименование:SYMBOL ROTARY BEACON
Каталожный номер:59293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16.1
Наименование:SYMBOL "WORK LAMP FRONT"
Каталожный номер:601050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17.1
Наименование:SYMBOL DIRECTION INDICATOR RIGHT GREEN
Каталожный номер:600852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:CONTROL LAMP MG12V
Каталожный номер:602456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18.1
Наименование:SYMBOL "HEATING FAN" (GREEN)
Каталожный номер:600867
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18.2
Наименование:LAMP SOCKET 1.2W
Каталожный номер:602462
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SWITCH HAZARD LIGHTS
Каталожный номер:602440
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.1
Наименование:SYMBOL HAZARD WARNING
Каталожный номер:59297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:SWITCH (DOUBLE STAGE)
Каталожный номер:602436
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20.1
Наименование:SYMBOL "DIPPED HEADLIGHT" (GREEN)
Каталожный номер:600878
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21.1
Наименование:SYMBOL INSIDE LIGHT
Каталожный номер:98970
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:TOGGLE SWITCH
Каталожный номер:53524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22.1
Наименование:SYMBOL WINDSCREEN WIPER
Каталожный номер:25305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:TOGGLE SWITCH
Каталожный номер:55146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23.1
Наименование:SYMBOL WINDSCREEN WASHER
Каталожный номер:55124
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:TOGGLE SWITCH
Каталожный номер:56280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24.1
Наименование:SYMBOL "REAR WINDOW WIPER/WASHER) (GREEN)
Каталожный номер:601123
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25.1
Наименование:SYMBOL "WORK LAMP FRONT"
Каталожный номер:601050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26.1
Наименование:SYMBOL ROTARY BEACON
Каталожный номер:59293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27.1
Наименование:SYMBOL "INCHING CONTROL" (YELLOW)
Каталожный номер:600850
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:DRIVE DIRECTION SWITCH
Каталожный номер:608783
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:HOURMETER 52MM
Каталожный номер:600295
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:KNOB F. OIL HEATER CONTROL VALVE
Каталожный номер:620312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:ROTARY CONTROL
Каталожный номер:604443
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.1
Наименование:KNOB
Каталожный номер:604444
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:SWITCH START
Каталожный номер:609872
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:IGNITION LOCK
Каталожный номер:608768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:DIRECTION INDICATOR SWITCH WITH HORN BUTTON
Каталожный номер:600388
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:INSERT WITHOUT SYMBOL, RED
Каталожный номер:53532
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:INSERT WITHOUT SYMBOL JELLOW
Каталожный номер:53530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:SWITCH ENGINE CONTROL
Каталожный номер:609434
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:STEERING WHEEL 0380MM
Каталожный номер:609694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:BRAKE PEDAL ZH 4 -STANDARD-
Каталожный номер:609166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:ACCELERATOR
Каталожный номер:608747
Комплект:1
Примечание:
