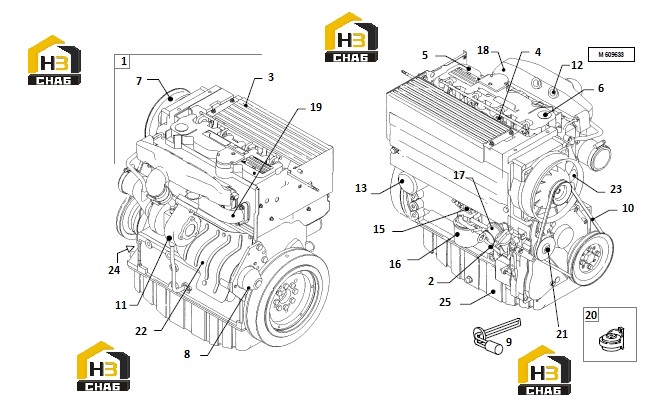

Двигатель deutz bf4l2011

← Комплектующие кабины водителя Рычаг дроссельной заслонки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE DEUTZ BF 4L 2011

Каталожный номер:609633

Комплект:1

Примечание:

№ на схеме:2

Наименование:ENGINE OIL DIPSTICK

Каталожный номер:92362

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:O-RING SEAL

Каталожный номер:619667

Комплект:1

Примечание:

№ на схеме:3

Наименование:OIL COOLER

Каталожный номер:402112

Комплект:1

Примечание:

№ на схеме:4

Наименование:FUEL INJECTOR

Каталожный номер:620140

Комплект:4

Примечание:

№ на схеме:4.1

Наименование:SEALING RING

Каталожный номер:620141

Комплект:4

Примечание:

№ на схеме:4.2

Наименование:INJECTION PIPE BF4L1011F / BF4L2011

Каталожный номер:612366

Комплект:4

Примечание:

№ на схеме:5

Наименование:VALVE COVER

Каталожный номер:620767

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:GASKET

Каталожный номер:104592

Комплект:1

Примечание:

№ на схеме:6

Наименование:FILLER CAP

Каталожный номер:614224

Комплект:1

Примечание:

№ на схеме:7

Наименование:BLOWER JACKET

Каталожный номер:620768

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:FLAT GASKET

Каталожный номер:620769

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:SEALING SECTION

Каталожный номер:78040

Комплект:1

Примечание:

№ на схеме:7.3

Наименование:ALTERNATOR 12V / 80A

Каталожный номер:619349

Комплект:1

Примечание:

№ на схеме:7.4

Наименование:VOLTAGE REGULATOR

Каталожный номер:614763

Комплект:1

Примечание:

№ на схеме:8

Наименование:STARTER MOTOR

Каталожный номер:620770

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:RING GEAR

Каталожный номер:402111

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEATING ROD

Каталожный номер:95672

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:ARMOURED CABLE

Каталожный номер:53715

Комплект:1

Примечание:

№ на схеме:10

Наименование:V-BELT

Каталожный номер:68043

Комплект:1

Примечание:

№ на схеме:11

Наименование:TUBROCHARGER

Каталожный номер:620772

Комплект:1

Примечание:

№ на схеме:12

Наименование:GLOW PLUG 12V

Каталожный номер:619350

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:WASHER

Каталожный номер:92994

Комплект:1

Примечание:

№ на схеме:13

Наименование:ENGINE OIL FILTER

Каталожный номер:402124

Комплект:1

Примечание:

№ на схеме:14

Наименование:FUEL PRE-FILTER

Каталожный номер:605277

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOOST CONTROL

Каталожный номер:620771

Комплект:1

Примечание:

№ на схеме:16

Наименование:FUEL FILTER

Каталожный номер:74868

Комплект:1

Примечание:

№ на схеме:17

Наименование:FUEL PUMP

Каталожный номер:106756

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:O-SEAL

Каталожный номер:620149

Комплект:1

Примечание:

№ на схеме:17.2

Наименование:FUEL PUMP

Каталожный номер:89203

Комплект:1

Примечание:

№ на схеме:17.3

Наименование:REPAIR KIT

Каталожный номер:614225

Комплект:1

Примечание:

№ на схеме:18

Наименование:SUCTION PIPE

Каталожный номер:620774

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:GASKET

Каталожный номер:620775

Комплект:4

Примечание:

№ на схеме:19

Наименование:EXHAUST MANIFOLD

Каталожный номер:620776

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:GASKET

Каталожный номер:78016

Комплект:4

Примечание:

№ на схеме:20

Наименование:MOUNTING FOOT

Каталожный номер:312072

Комплект:4

Примечание:

№ на схеме:20.1

Наименование:L-SUPPORT LEFT (MOUNTED TO ENGINE)

Каталожный номер:609625

Комплект:1

Примечание:

№ на схеме:20.2

Наименование:L-SUPPORT RIGHT (MOUNTED TO ENGINE)

Каталожный номер:609626

Комплект:1

Примечание:

№ на схеме:20.3

Наименование:ENGINE SUPPORT LEFT (AT CHASSIS)

Каталожный номер:609628

Комплект:1

Примечание:

№ на схеме:20.4

Наименование:ENGINE SUPPORT RIGHT (AT CHASSIS)

Каталожный номер:609629

Комплект:1

Примечание:

№ на схеме:20.5

Наименование:GENERATOR MOUNTING (L-PROFILE)

Каталожный номер:609612

Комплект:1

Примечание:

№ на схеме:21

Наименование:TENSION PULLEY

Каталожный номер:616518

Комплект:1

Примечание:

№ на схеме:22

Наименование:COOLING AIR BUFFLE

Каталожный номер:620773

Комплект:1

Примечание:

№ на схеме:23

Наименование:FAN

Каталожный номер:616517

Комплект:1

Примечание:

№ на схеме:24

Наименование:HYDRAULIC PUMP 8 CCM

Каталожный номер:603975

Комплект:1

Примечание:

№ на схеме:25

Наименование:OIL PAN

Каталожный номер:620151

Комплект:1

Примечание:

№ на схеме:25.10

Наименование:FUEL SOLENOID VALVE

Каталожный номер:620078

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:OIL PAN

Каталожный номер:620243

Комплект:1

Примечание:

№ на схеме:25.11

Наименование:LUBE OIL PUMP

Каталожный номер:106753

Комплект:1

Примечание:

№ на схеме:25.2

Наименование:PACKING COMPOUND

Каталожный номер:620152

Комплект:1

Примечание:

№ на схеме:25.3

Наименование:OIL CHANGE VALVE M18X1.5

Каталожный номер:604746

Комплект:1

Примечание:

№ на схеме:25.4

Наименование:DRAIN HOSE; 90°

Каталожный номер:604752

Комплект:1

Примечание:

№ на схеме:25.5

Наименование:SOLENOID

Каталожный номер:619441

Комплект:1

Примечание:

№ на схеме:25.6

Наименование:O-SEAL

Каталожный номер:620080

Комплект:1

Примечание:

№ на схеме:25.7

Наименование:GEAR BELT -REPAIR KIT

Каталожный номер:106758

Комплект:1

Примечание:

№ на схеме:25.8

Наименование:PRESSURE SWITCH

Каталожный номер:95318

Комплект:1

Примечание:

№ на схеме:25.9

Наименование:TEMPERATURE SENSOR ENGINE OIL

Каталожный номер:619348

Комплект:1

Примечание:
