Блок электронного управления

← Система электрики внешняя Система отопительного контура →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

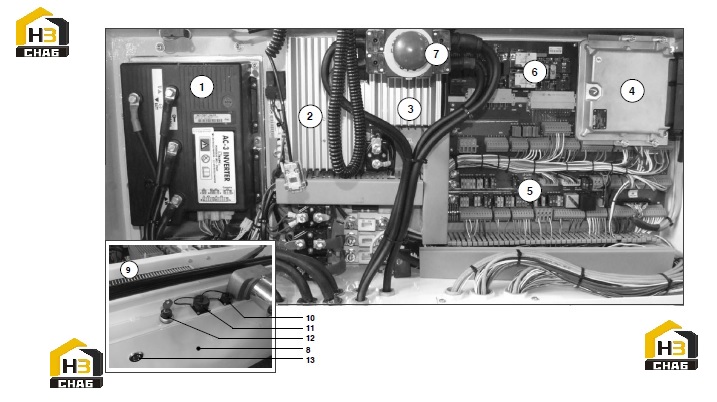

№ на схеме:1

Наименование:ELECTRONIC CONTROL UNIT AC-3 FLASH 80/451

Каталожный номер:610509

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:CIRCUIT BOARD INVERTER AC3/4 IMS 80V

Каталожный номер:610447

Комплект:1

Примечание:

№ на схеме:2

Наименование:DC/DC CONVERTER P300F 80/12V 20A

Каталожный номер:609415

Комплект:1

Примечание:

№ на схеме:3

Наименование:DC/DC CONVERTER 500W 80V TO 13,8V

Каталожный номер:609417

Комплект:1

Примечание:

№ на схеме:4

Наименование:MICROCONTROLLER RC6-9/20 SOFTWARE JENH2010 V1.2

Каталожный номер:611861

Комплект:1

Примечание:

№ на схеме:5

Наименование:MOTHERBOARD JH2M

Каталожный номер:610461

Комплект:1

Примечание:

№ на схеме:6

Наименование:RELAISBOARD JH2R

Каталожный номер:610464

Комплект:1

Примечание:

№ на схеме:7

Наименование:EMERGENCY SWITCH 80V/250A

Каталожный номер:604822

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:LABEL: EMERGENCY STOP

Каталожный номер:610744

Комплект:1

Примечание:

№ на схеме:8

Наименование:AVAILABLE ON REQUEST

Каталожный номер:.TXT.AH

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEAT SINK ZH 4

Каталожный номер:610505

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:FAN F. HEAT SINK 12V

Каталожный номер:610332

Комплект:1

Примечание:

№ на схеме:10

Наименование:SOCKET ROUND 7-POLE

Каталожный номер:609816

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:CAP F. SOCKET

Каталожный номер:609818

Комплект:1

Примечание:

№ на схеме:11

Наименование:SOCKET F. RS 232 AT MC7/RC6

Каталожный номер:609815

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:CAP F. SOCKET

Каталожный номер:609828

Комплект:1

Примечание:

№ на схеме:12

Наименование:KEY SWITCH

Каталожный номер:609796

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:ADAPTER

Каталожный номер:400793

Комплект:1

Примечание:

№ на схеме:12.2

Наименование:CONTACT

Каталожный номер:400804

Комплект:1

Примечание:

№ на схеме:12.3

Наименование:KONTACT PART

Каталожный номер:400794

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOUSING

Каталожный номер:601323

Комплект:2

Примечание:

№ на схеме:13.1

Наименование:TONGUE 20*19 ZINC PLATED

Каталожный номер:601324

Комплект:2

Примечание:

№ на схеме:13.2

Наименование:CONTROL DEVICE 8 MM SQUARE 8

Каталожный номер:601325

Комплект:2

Примечание:
