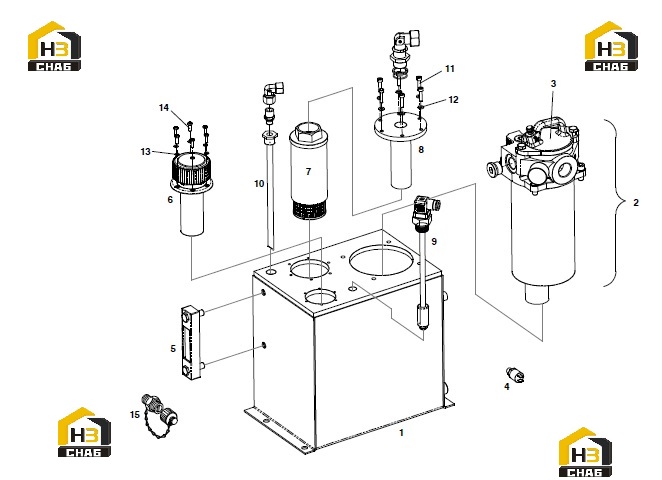

Бак гидравлический масляный и фильтр

← Комплектующие гидравлического насоса Система рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OIL TANK

Каталожный номер:602113

Комплект:1

Примечание:

№ на схеме:2

Наименование:SUCTION-RETURN FILTER INCL. PRESSURE GAUGE

Каталожный номер:602104

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:FILTER INSERT (GLASS FIBER ELEMENT)

Каталожный номер:602107

Комплект:1

Примечание:

№ на схеме:3

Наименование:FILTER COVER

Каталожный номер:611832

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:O-RING SEAL FOR FILTER COVER

Каталожный номер:615826

Комплект:1

Примечание:

№ на схеме:4

Наименование:TEMPERATURE SWITCH 82°-77°

Каталожный номер:609194

Комплект:1

Примечание:

№ на схеме:5

Наименование:LEVEL INDICATOR M12 WITHOUT THERMOMETER

Каталожный номер:602059

Комплект:1

Примечание:

№ на схеме:6

Наименование:FILLER CAP WITH FILTER

Каталожный номер:606955

Комплект:1

Примечание:

№ на схеме:7

Наименование:FILTER ELEMENT

Каталожный номер:609127

Комплект:1

Примечание:

№ на схеме:8

Наименование:ADAPTER FOR SUCTION FILTER L=135MM

Каталожный номер:609125

Комплект:1

Примечание:

№ на схеме:9

Наименование:LEVEL INDICATOR (ELECTRONIC)

Каталожный номер:609093

Комплект:1

Примечание:

№ на схеме:10

Наименование:RISER 275MM

Каталожный номер:603040

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEX.HEAD SCREW

Каталожный номер:10518

Комплект:6

Примечание:

№ на схеме:12

Наименование:COPPER SEAL I.D.6/O.D.12

Каталожный номер:605643

Комплект:6

Примечание:

№ на схеме:13

Наименование:COPPER SEAL I.D.5/O.D.11

Каталожный номер:605642

Комплект:6

Примечание:

№ на схеме:14

Наименование:COUNTERSUNK SCREW

Каталожный номер:26988

Комплект:6

Примечание:

№ на схеме:15

Наименование:OIL CHANGE VALVE M22X1.5

Каталожный номер:604750

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:DRAIN HOSE; STRAIGHT

Каталожный номер:604753

Комплект:1

Примечание:

№ на схеме:16

Наименование:SOCKET HEAD SCREW

Каталожный номер:19925

Комплект:4

Примечание:

№ на схеме:16.1

Наименование:LOCK WASHER M10 TYPE Z

Каталожный номер:605840

Комплект:4

Примечание:
