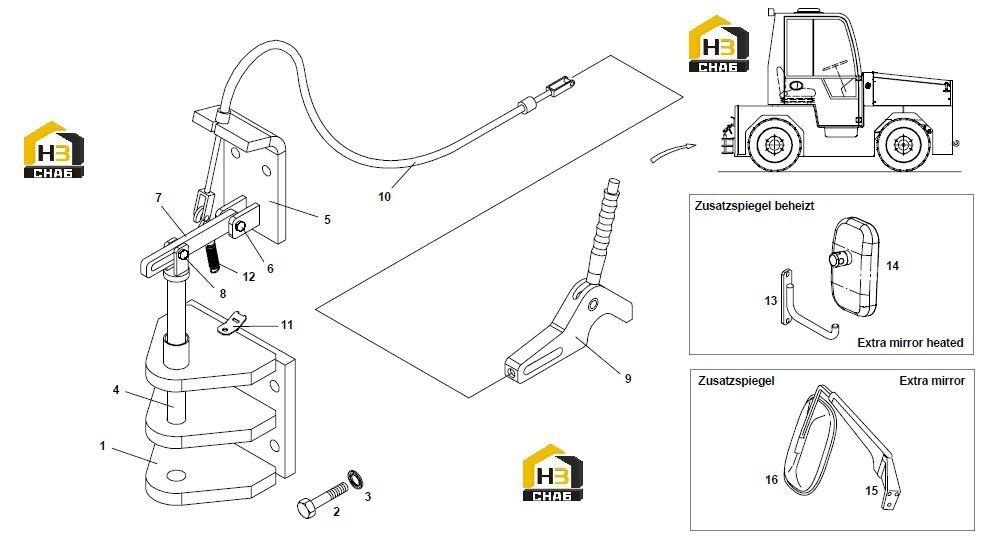

Устройство сцепки сзади

← Устройство сцепки спереди Каркас рамы →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TRAILER HITCH

Каталожный номер:622771

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEX.HEAD SCREW

Каталожный номер:11402

Комплект:4

Примечание:

№ на схеме:3

Наименование:LOCKING WASHER

Каталожный номер:83121

Комплект:4

Примечание:

№ на схеме:4

Наименование:BOLT

Каталожный номер:622773

Комплект:1

Примечание:

№ на схеме:5

Наименование:INCH LEVER 80 MM

Каталожный номер:622777

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:HEXAGON HEAD BOLT

Каталожный номер:11043

Комплект:2

Примечание:

№ на схеме:5.2

Наименование:LOCKING WASHER

Каталожный номер:83118

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON HEAD BOLT

Каталожный номер:13391

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:WASHER

Каталожный номер:20283

Комплект:1

Примечание:

№ на схеме:6.2

Наименование:HEX. NUT

Каталожный номер:301319

Комплект:1

Примечание:

№ на схеме:7

Наименование:LEVER

Каталожный номер:623295

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEX.HEAD SCREW

Каталожный номер:19954

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:WASHER

Каталожный номер:10627

Комплект:3

Примечание:

№ на схеме:8.2

Наименование:SELF-LOCKING NUT

Каталожный номер:14285

Комплект:1

Примечание:

№ на схеме:8.3

Наименование:FRICTION BEARING

Каталожный номер:622770

Комплект:1

Примечание:

№ на схеме:9

Наименование:REMOTE CONTROL

Каталожный номер:615742

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:HEX.HEAD SCREW

Каталожный номер:20018

Комплект:2

Примечание:

№ на схеме:9.2

Наименование:DISK

Каталожный номер:60213

Комплект:2

Примечание:

№ на схеме:9.3

Наименование:HEX. NUT

Каталожный номер:311031

Комплект:2

Примечание:

№ на схеме:9.4

Наименование:SUPPORT REMOTE CONTROL

Каталожный номер:621025

Комплект:1

Примечание:

№ на схеме:9.5

Наименование:HEXAGON HEAD BOLT

Каталожный номер:10478

Комплект:2

Примечание:

№ на схеме:9.6

Наименование:LOCKING WASHER

Каталожный номер:83117

Комплект:2

Примечание:

№ на схеме:9.7

Наименование:POP RIVET NUT M 8

Каталожный номер:78972

Комплект:2

Примечание:

№ на схеме:10

Наименование:BOWDEN CABLE 1250 MM (F. TOW HITCH)

Каталожный номер:609319

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:EMC-FITTING

Каталожный номер:314016

Комплект:1

Примечание:

№ на схеме:11

Наименование:SUPPORT

Каталожный номер:80568

Комплект:2

Примечание:

№ на схеме:11.1

Наименование:HEX.HEAD SCREW

Каталожный номер:10629

Комплект:2

Примечание:

№ на схеме:12

Наименование:DRAW SPRING

Каталожный номер:84879

Комплект:1

Примечание:

№ на схеме:13

Наименование:MIRROR ARM CPL

Каталожный номер:622762

Комплект:1

Примечание:

№ на схеме:14

Наименование:MIRROR HEATED 12V

Каталожный номер:609545

Комплект:1

Примечание:

№ на схеме:15

Наименование:MIRROR ARM LEFT/RIGHT

Каталожный номер:603382

Комплект:1

Примечание:

№ на схеме:16

Наименование:MIRROR 375X183MM

Каталожный номер:609339

Комплект:1

Примечание:
