Система очистки воздуха

← Система топливная Система выхлопа →

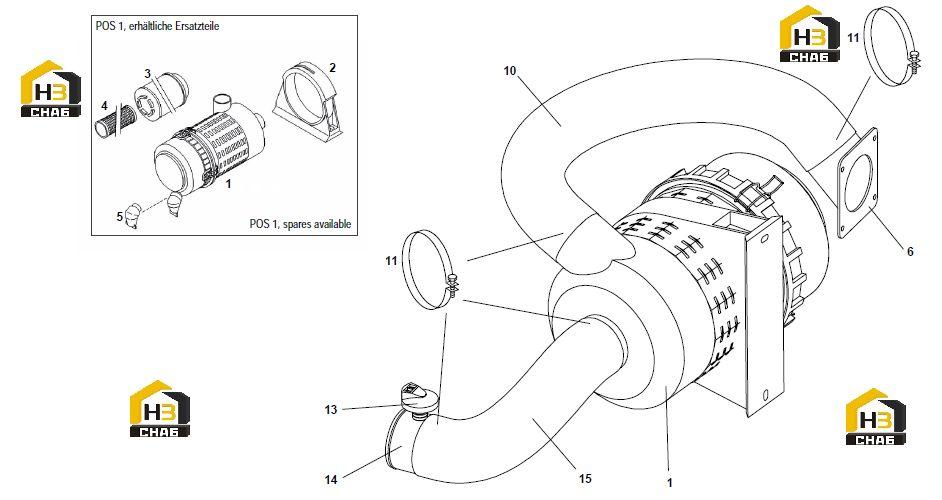

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CLEANER CPL

Каталожный номер:314612

Комплект:1

Примечание:

№ на схеме:2

Наименование:BRACKET AIR CLEANER

Каталожный номер:314615

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:HEX.HEAD SCREW

Каталожный номер:10386

Комплект:2

Примечание:

№ на схеме:2.2

Наименование:WASHER

Каталожный номер:11064

Комплект:2

Примечание:

№ на схеме:2.3

Наименование:HEX. NUT

Каталожный номер:301319

Комплект:2

Примечание:

№ на схеме:3

Наименование:AIR CLEANER ELEMENT

Каталожный номер:314613

Комплект:1

Примечание:

№ на схеме:4

Наименование:SAFETY CARTRIDGE (AIR CLEANER)

Каталожный номер:314614

Комплект:1

Примечание:

№ на схеме:5

Наименование:DUST EJECTOR

Каталожный номер:619684

Комплект:1

Примечание:

№ на схеме:6

Наименование:AIR INTAKE NECK

Каталожный номер:622549

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:FILL. -HEAD SCREW

Каталожный номер:106389

Комплект:4

Примечание:

№ на схеме:6.2

Наименование:WASHER

Каталожный номер:11349

Комплект:4

Примечание:

№ на схеме:6.3

Наименование:HEX. NUT

Каталожный номер:311031

Комплект:4

Примечание:

№ на схеме:10

Наименование:PVC SPIRAL TUBE NS 80 MM; GREY

Каталожный номер:623010

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE CLAMP

Каталожный номер:11608

Комплект:4

Примечание:

№ на схеме:13

Наименование:MAINTENANCE INDICATOR

Каталожный номер:619683

Комплект:0

Примечание:

№ на схеме:13.1

Наименование:GASKET

Каталожный номер:610429

Комплект:1

Примечание:

№ на схеме:14

Наименование:AIR INTAKE PIPE

Каталожный номер:623096

Комплект:1

Примечание:

№ на схеме:15

Наименование:PVC SPIRAL TUBE NS 80 MM; GREY

Каталожный номер:623010

Комплект:0

Примечание:

№ на схеме:15.2

Наименование:MANCHON

Каталожный номер:621737

Комплект:0

Примечание:
