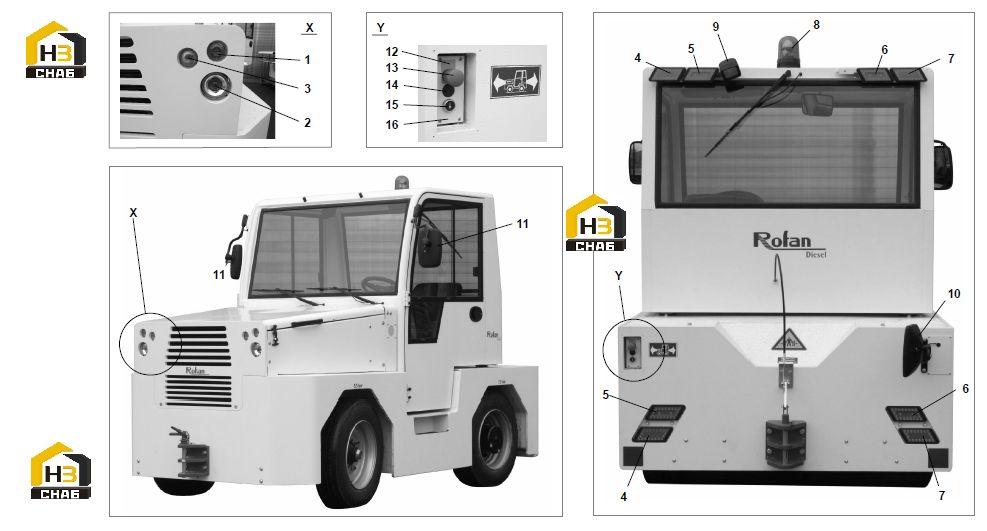

Система электрики наружняя

← Панель приборная Аккумулятор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TURN SIGNAL, ROUND TYPE, CLEAR

Каталожный номер:607965

Комплект:2

Примечание:

№ на схеме:1.1

Наименование:LIGHT BULB BEACON

Каталожный номер:621065

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEADLIGHT 12V H7 90MM

Каталожный номер:607968

Комплект:2

Примечание:

№ на схеме:2.1

Наименование:HALOGEN BULB H3/12V/55W

Каталожный номер:618438

Комплект:1

Примечание:

№ на схеме:3

Наименование:MARKER LIGHT, ROUND TYPE

Каталожный номер:607975

Комплект:2

Примечание:

№ на схеме:3.1

Наименование:LIGHT BULB

Каталожный номер:19348

Комплект:1

Примечание:

№ на схеме:4

Наименование:BLINKER LIGHT LED

Каталожный номер:618774

Комплект:2

Примечание:

№ на схеме:5

Наименование:COMBIN. LIGHT LED

Каталожный номер:618776

Комплект:2

Примечание:

№ на схеме:6

Наименование:COMBIN. LIGHT LED

Каталожный номер:618775

Комплект:2

Примечание:

№ на схеме:7

Наименование:BLINKER LIGHT LED

Каталожный номер:618773

Комплект:1

Примечание:

№ на схеме:8

Наименование:ROTATING BEACON 12V

Каталожный номер:619392

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:LENS YELLOW + GASKET

Каталожный номер:92356

Комплект:1

Примечание:

№ на схеме:8.2

Наименование:BULB 12V/55W

Каталожный номер:619697

Комплект:1

Примечание:

№ на схеме:8.3

Наименование:MOTOR FOR BEACON LIGHT

Каталожный номер:92357

Комплект:1

Примечание:

№ на схеме:8.4

Наименование:DRIVE BELT

Каталожный номер:619699

Комплект:1

Примечание:

№ на схеме:9

Наименование:WORK LAMP

Каталожный номер:96356

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:HALOGEN BULB H3/12V/55W

Каталожный номер:601608

Комплект:1

Примечание:

№ на схеме:10

Наименование:MIRROR HEATED 12V

Каталожный номер:609545

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:MIRROR ARM CPL

Каталожный номер:622762

Комплект:1

Примечание:

№ на схеме:11

Наименование:MIRROR 380X190 MM HEATED 12V

Каталожный номер:603386

Комплект:2

Примечание:

№ на схеме:11.1

Наименование:MIRROR ARM

Каталожный номер:620107

Комплект:2

Примечание:

№ на схеме:12

Наименование:LABEL PLATE "NOT-HALT"

Каталожный номер:613526

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:LABEL PLATE "EMERGENCY STOP"

Каталожный номер:608054

Комплект:1

Примечание:

№ на схеме:13

Наименование:PUSH BUTTON, RED

Каталожный номер:46978

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:ADAPTER

Каталожный номер:400793

Комплект:1

Примечание:

№ на схеме:13.2

Наименование:CONTACT PART

Каталожный номер:400794

Комплект:1

Примечание:

№ на схеме:14

Наименование:COVER

Каталожный номер:319086

Комплект:1

Примечание:

№ на схеме:15

Наименование:PUSH BUTTON; FLAT TYPE

Каталожный номер:608049

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:ADAPTER

Каталожный номер:400793

Комплект:1

Примечание:

№ на схеме:15.2

Наименование:CONTACT

Каталожный номер:400804

Комплект:1

Примечание:

№ на схеме:16

Наименование:BOX M22-I3 (INCHING CONTROL)

Каталожный номер:607983

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:INCHING CONTROL COVER SHEET

Каталожный номер:618623

Комплект:1

Примечание:

№ на схеме:16.3

Наименование:BATTERY 12V/110AH

Каталожный номер:600327

Комплект:1

Примечание:

№ на схеме:16.4

Наименование:ELECTRIC HORN 12V

Каталожный номер:600331

Комплект:1

Примечание:
