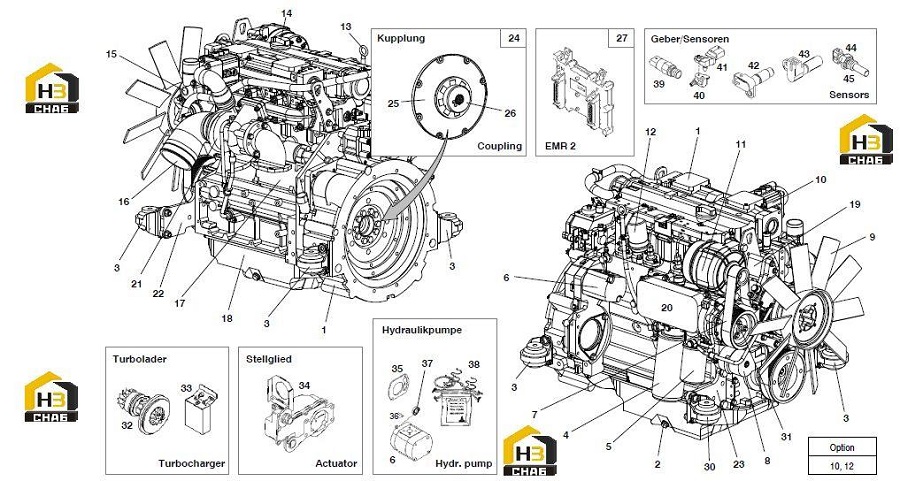

Двигатель

← Кабина водителя Рычаг дроссельной заслонки →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE DEUTZ TD2012 L04 2V

Каталожный номер:615472

Комплект:1

Примечание:

№ на схеме:2

Наименование:OIL CHANGE VALVE M18X1.5

Каталожный номер:604746

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:DRAIN HOSE; 90°

Каталожный номер:604752

Комплект:1

Примечание:

№ на схеме:3

Наименование:MOUNTING FOOT

Каталожный номер:619675

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:DISK

Каталожный номер:88222

Комплект:1

Примечание:

№ на схеме:3.2

Наименование:SPACER

Каталожный номер:619676

Комплект:1

Примечание:

№ на схеме:4

Наименование:ENGINE OIL FILTER ELEMENT

Каталожный номер:43611

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:REPLACING FORMER VERSION:

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:4.2

Наименование:FILTER

Каталожный номер:621677

Комплект:1

Примечание:

№ на схеме:5

Наименование:FUEL FILTER

Каталожный номер:79782

Комплект:1

Примечание:

№ на схеме:6

Наименование:TOOTHED GEAR PUMP (HYDR. PUMP)

Каталожный номер:621678

Комплект:1

Примечание:

№ на схеме:7

Наименование:V-RIPPED BELT

Каталожный номер:615076

Комплект:1

Примечание:

№ на схеме:8

Наименование:BELT TENSIONER

Каталожный номер:621679

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:TENSIONER REPAIR KIT

Каталожный номер:621733

Комплект:1

Примечание:

№ на схеме:9

Наименование:FAN

Каталожный номер:611574

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:FAN SUPPORT/BEARING

Каталожный номер:621687

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEATING FLANGE

Каталожный номер:619201

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:HEATING FLANGE GASKET FOR 619201

Каталожный номер:619680

Комплект:1

Примечание:

№ на схеме:11

Наименование:ALTERNATOR 14V95A

Каталожный номер:621680

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:VOLTAGE REGULATOR

Каталожный номер:621681

Комплект:1

Примечание:

№ на схеме:12

Наименование:AVAILABLE ON REQUEST

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:13

Наименование:DIPSTICK WITH O-RING SEAL

Каталожный номер:619666

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:O-RING

Каталожный номер:81588

Комплект:1

Примечание:

№ на схеме:14

Наименование:FILLER CAP

Каталожный номер:75891

Комплект:1

Примечание:

№ на схеме:15

Наименование:THERMOSTAT

Каталожный номер:105837

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:SEAL RING

Каталожный номер:102681

Комплект:1

Примечание:

№ на схеме:16

Наименование:ELBOW MOULD

Каталожный номер:621682

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:HOSE CLIP

Каталожный номер:39443

Комплект:1

Примечание:

№ на схеме:16.2

Наименование:HOSE CLIP

Каталожный номер:621685

Комплект:1

Примечание:

№ на схеме:17

Наименование:STARTER MOTOR

Каталожный номер:619323

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:RING GEAR

Каталожный номер:96236

Комплект:1

Примечание:

№ на схеме:18

Наименование:OIL PAN

Каталожный номер:621688

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:OIL PAN GASKET

Каталожный номер:619669

Комплект:1

Примечание:

№ на схеме:19

Наименование:FUEL PUMP

Каталожный номер:621683

Комплект:1

Примечание:

№ на схеме:20

Наименование:OILCOOLER

Каталожный номер:91774

Комплект:1

Примечание:

№ на схеме:21

Наименование:TURBOCHARGER

Каталожный номер:88241

Комплект:1

Примечание:

№ на схеме:22

Наименование:ENGINE BRACKET LHS

Каталожный номер:96240

Комплект:1

Примечание:

№ на схеме:23

Наименование:ENGINE BRACKET RHS

Каталожный номер:96241

Комплект:1

Примечание:

№ на схеме:24

Наименование:COUPLING WITH HUB

Каталожный номер:607547

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:FLANGE

Каталожный номер:606903

Комплект:1

Примечание:

№ на схеме:25

Наименование:AVAILABLE ON REQUEST

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:26

Наименование:AVAILABLE ON REQUEST

Каталожный номер:-

Комплект:1

Примечание:

№ на схеме:27

Наименование:ELECTRONIC CONTROL UNIT

Каталожный номер:621686

Комплект:1

Примечание:

№ на схеме:28

Наименование:MOUNTING FOOT

Каталожный номер:619675

Комплект:1

Примечание:

№ на схеме:28.1

Наименование:DISK

Каталожный номер:88222

Комплект:1

Примечание:

№ на схеме:28.2

Наименование:SUPPORT PLATE 15 MM

Каталожный номер:606340

Комплект:1

Примечание:

№ на схеме:29

Наименование:MOUNTING FOOT

Каталожный номер:619675

Комплект:1

Примечание:

№ на схеме:29.1

Наименование:DISK

Каталожный номер:88222

Комплект:1

Примечание:

№ на схеме:29.2

Наименование:SUPPORT PLATE 15 MM

Каталожный номер:606340

Комплект:1

Примечание:

№ на схеме:30

Наименование:MOUNTING FOOT

Каталожный номер:619675

Комплект:1

Примечание:

№ на схеме:30.1

Наименование:DISK

Каталожный номер:88222

Комплект:1

Примечание:

№ на схеме:30.2

Наименование:SPACER

Каталожный номер:619676

Комплект:1

Примечание:

№ на схеме:31

Наименование:COOLING FLUID PUMP

Каталожный номер:106792

Комплект:1

Примечание:

№ на схеме:31.1

Наименование:SEAL RING

Каталожный номер:614069

Комплект:1

Примечание:

№ на схеме:31.2

Наименование:ROLLER

Каталожный номер:621689

Комплект:1

Примечание:

№ на схеме:32

Наименование:CORE ASSEMBLY TURBOCHARGER

Каталожный номер:619674

Комплект:1

Примечание:

№ на схеме:33

Наименование:REPAIR KIT TURBOCHARGER

Каталожный номер:619673

Комплект:1

Примечание:

№ на схеме:34

Наименование:ADJUSTING PART

Каталожный номер:104232

Комплект:1

Примечание:

№ на схеме:35

Наименование:GASKET

Каталожный номер:80103

Комплект:1

Примечание:

№ на схеме:36

Наименование:WOODRUFF KEY

Каталожный номер:41598

Комплект:1

Примечание:

№ на схеме:37

Наименование:SHAFT LIP SEAL FOR 614997

Каталожный номер:619665

Комплект:1

Примечание:

№ на схеме:38

Наименование:GASKET KIT FOR 614997

Каталожный номер:619664

Комплект:1

Примечание:

№ на схеме:39

Наименование:ENGINE OIL PRESSURE PICK-UP

Каталожный номер:104587

Комплект:1

Примечание:

№ на схеме:40

Наименование:CONNECTING PIECE

Каталожный номер:621690

Комплект:1

Примечание:

№ на схеме:41

Наименование:PRESSURE PICK-UP

Каталожный номер:102686

Комплект:1

Примечание:

№ на схеме:42

Наименование:TACHO GENERATOR

Каталожный номер:104588

Комплект:1

Примечание:

№ на схеме:43

Наименование:TACHO GENERATOR

Каталожный номер:76866

Комплект:1

Примечание:

№ на схеме:44

Наименование:TEMPR.TRANSMITTER

Каталожный номер:96219

Комплект:1

Примечание:

№ на схеме:45

Наименование:COOLING WATER TEMPERATURE SWITCH

Каталожный номер:619320

Комплект:1

Примечание:

№ на схеме:45.2

Наименование:GASKET SET

Каталожный номер:621676

Комплект:1

Примечание:

№ на схеме:45.3

Наименование:CABLE HARNESS TD 2012

Каталожный номер:621684

Комплект:1

Примечание:

№ на схеме:45.4

Наименование:GLOW PLUG

Каталожный номер:621734

Комплект:4

Примечание:
