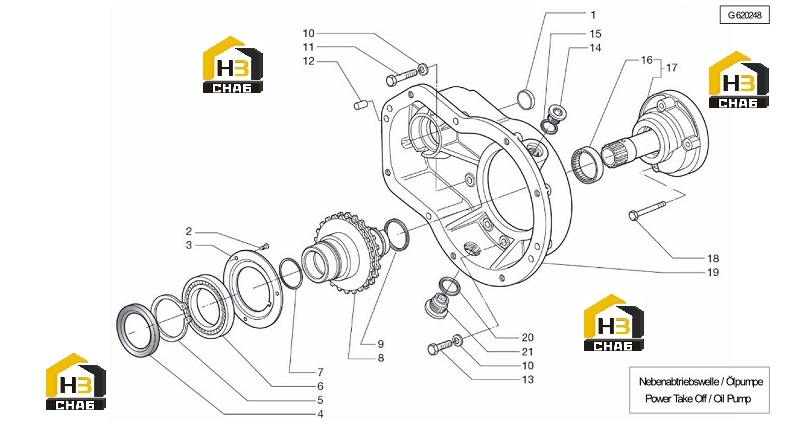

Вал приводной отбора мощности

← Блок управления кпп Комплектующие гидротрансформатора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:622,315

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW

Каталожный номер:622,317

Комплект:3

Примечание:

№ на схеме:3

Наименование:SMALLSHEET METAL

Каталожный номер:622,318

Комплект:1

Примечание:

№ на схеме:4

Наименование:SEAL RING

Каталожный номер:101,652

Комплект:1

Примечание:

№ на схеме:5

Наименование:SNAP RING

Каталожный номер:622,319

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEARING

Каталожный номер:622,320

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING SEAL

Каталожный номер:622,321

Комплект:1

Примечание:

№ на схеме:8

Наименование:PTO DRIVE SHAFT

Каталожный номер:622,322

Комплект:1

Примечание:

№ на схеме:9

Наименование:SEAL REVOLVING

Каталожный номер:622,323

Комплект:1

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:620,290

Комплект:27

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:620,296

Комплект:5

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:622,324

Комплект:2

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:620,284

Комплект:14

Примечание:

№ на схеме:14

Наименование:PLUG

Каталожный номер:622,325

Комплект:1

Примечание:

№ на схеме:15

Наименование:BONDED SEAL

Каталожный номер:622,326

Комплект:1

Примечание:

№ на схеме:16

Наименование:ROLLERS CASING

Каталожный номер:622,327

Комплект:1

Примечание:

№ на схеме:17

Наименование:OIL PUMP ASSY

Каталожный номер:622,328

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:620,291

Комплект:4

Примечание:

№ на схеме:19

Наименование:POWER TAKE OFF HOUSING

Каталожный номер:622,329

Комплект:1

Примечание:

№ на схеме:20

Наименование:SEAL

Каталожный номер:620,269

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLUG

Каталожный номер:620,268

Комплект:1

Примечание:
