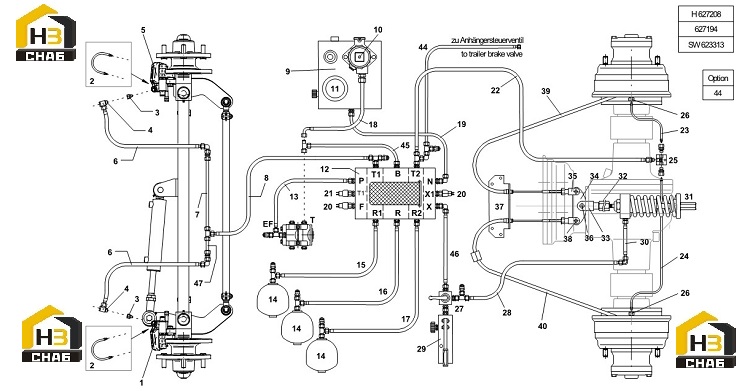

Система тормозная

← Цилиндр рулевого управления Суппорт тормозной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FLOATING CALIPER BREAKE

Каталожный номер:620,115

Комплект:1

Примечание:

№ на схеме:2

Наименование:BRAKE TUBE

Каталожный номер:621,884

Комплект:2

Примечание:

№ на схеме:3

Наименование:REDUCTION FITTING M10X1/M12X1.5

Каталожный номер:607,288

Комплект:2

Примечание:

№ на схеме:3.1

Наименование:COPPER SEAL I.D.10/O.D.14

Каталожный номер:605,648

Комплект:2

Примечание:

№ на схеме:4

Наименование:FITTING SWVE 8-PLM

Каталожный номер:605,062

Комплект:2

Примечание:

№ на схеме:5

Наименование:FLOATING CALIPER BRAKE

Каталожный номер:620,116

Комплект:1

Примечание:

№ на схеме:6

Наименование:HYDRAULIC HOSE

Каталожный номер:604,340

Комплект:2

Примечание:

№ на схеме:7

Наименование:BRAKE TUBE FRONT AXLE

Каталожный номер:620,890

Комплект:1

Примечание:

№ на схеме:8

Наименование:HYDRAULIC HOSE

Каталожный номер:620,029

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEATED OIL TANK

Каталожный номер:623,328

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:HEATING ROD ASSY

Каталожный номер:78,010

Комплект:1

Примечание:

№ на схеме:10

Наименование:RETURN FILTER

Каталожный номер:618,708

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:FILTER ELEMENT FOR FILTER 618708

Каталожный номер:619,709

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:CAP FOR FILTER 618708

Каталожный номер:619,710

Комплект:1

Примечание:

№ на схеме:10.3

Наименование:SPRING FOR FILTER 618708

Каталожный номер:619,711

Комплект:1

Примечание:

№ на схеме:10.4

Наименование:O-RING 57X3 MM

Каталожный номер:619,712

Комплект:1

Примечание:

№ на схеме:10.5

Наименование:VENTILATION FILTER

Каталожный номер:619,713

Комплект:1

Примечание:

№ на схеме:10.6

Наименование:GASKET

Каталожный номер:619,714

Комплект:1

Примечание:

№ на схеме:11

Наименование:FILLER CAP WITH FILTER

Каталожный номер:606,955

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRAKE SYSTEM

Каталожный номер:621,216

Комплект:1

Примечание:

№ на схеме:13

Наименование:HYDRAULIC HOSE

Каталожный номер:62,725

Комплект:1

Примечание:

№ на схеме:14

Наименование:DIAPHRAGM ACCUMULATOR

Каталожный номер:61,037

Комплект:3

Примечание:

№ на схеме:15

Наименование:HYDRAULIC HOSE

Каталожный номер:82,802

Комплект:1

Примечание:

№ на схеме:16

Наименование:HYDRAULIC HOSE

Каталожный номер:616,983

Комплект:1

Примечание:

№ на схеме:17

Наименование:HYDRAULIC HOSE

Каталожный номер:616,983

Комплект:1

Примечание:

№ на схеме:18

Наименование:HYDRAULIC HOSE

Каталожный номер:47,141

Комплект:1

Примечание:

№ на схеме:19

Наименование:PY-HOSE 12X1.5 (BLACK)

Каталожный номер:605,539

Комплект:1

Примечание:

№ на схеме:20

Наименование:PRESSURE SWITCH 50-150BAR M12X1

Каталожный номер:608,678

Комплект:2

Примечание:

№ на схеме:21

Наименование:PRESSURE SWITCH 1-10BAR NORMALLY OPEN CONTACT

Каталожный номер:603,890

Комплект:1

Примечание:

№ на схеме:22

Наименование:HYDRAULIC HOSE

Каталожный номер:601,714

Комплект:1

Примечание:

№ на схеме:23

Наименование:BRAKE TUBE REAR AXLE RIGHT

Каталожный номер:622,051

Комплект:1

Примечание:

№ на схеме:24

Наименование:BRAKE TUBE REAR AXLE LEFT

Каталожный номер:622,052

Комплект:1

Примечание:

№ на схеме:25

Наименование:T-DISTRIBUTOR 3XM16X1.5

Каталожный номер:607,887

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:L-BRACKET

Каталожный номер:602,368

Комплект:1

Примечание:

№ на схеме:26

Наименование:REDUCTION FITTING M10X1/M12X1.5

Каталожный номер:607,288

Комплект:2

Примечание:

№ на схеме:26.1

Наименование:SCREW-IN NIPPLE

Каталожный номер:48,231

Комплект:2

Примечание:

№ на схеме:27

Наименование:BALL VALVE, 3-WAY TYPE, NS10/250 BAR

Каталожный номер:601,814

Комплект:1

Примечание:

№ на схеме:28

Наименование:BRAKE TUBE HAND PUMP

Каталожный номер:620,177

Комплект:1

Примечание:

№ на схеме:28.1

Наименование:CLAMP BODY

Каталожный номер:73,921

Комплект:6

Примечание:

№ на схеме:29

Наименование:HYDRAULIC HAND PUMP GL 160

Каталожный номер:601,817

Комплект:1

Примечание:

№ на схеме:30

Наименование:HYDRAULIC HOSE

Каталожный номер:620,556

Комплект:1

Примечание:

№ на схеме:31

Наименование:BRAKE CYLINDER

Каталожный номер:83,157

Комплект:1

Примечание:

№ на схеме:31.1

Наименование:BRACKET BRAKE CYLINDER

Каталожный номер:619,410

Комплект:1

Примечание:

№ на схеме:32

Наименование:COUNTERNUT M14x2 LEFT THREAD

Каталожный номер:607,904

Комплект:1

Примечание:

№ на схеме:33

Наименование:FORKED END

Каталожный номер:619,413

Комплект:1

Примечание:

№ на схеме:34

Наименование:EQUALIZING LEVER

Каталожный номер:621,538

Комплект:1

Примечание:

№ на схеме:35

Наименование:FORKED END

Каталожный номер:20,310

Комплект:2

Примечание:

№ на схеме:36

Наименование:PIN

Каталожный номер:102,599

Комплект:1

Примечание:

№ на схеме:37

Наименование:COUNTER BEARING BRAKE CABLE

Каталожный номер:621,536

Комплект:1

Примечание:

№ на схеме:38

Наименование:PIN

Каталожный номер:20,301

Комплект:2

Примечание:

№ на схеме:39

Наименование:BRAKE CABLE

Каталожный номер:611,299

Комплект:1

Примечание:

№ на схеме:40

Наименование:BRAKE CABLE

Каталожный номер:611,299

Комплект:1

Примечание:

№ на схеме:44

Наименование:HYDRAULIC HOSE

Каталожный номер:402,437

Комплект:1

Примечание:

№ на схеме:45

Наименование:PY-HOSE 12X1.5 (BLACK)

Каталожный номер:605,539

Комплект:1

Примечание:

№ на схеме:46

Наименование:HYDRAULIC HOSE

Каталожный номер:621,412

Комплект:1

Примечание:

№ на схеме:47

Наименование:BRAKE TUBE FRONT AXLE

Каталожный номер:620,891

Комплект:1

Примечание:
