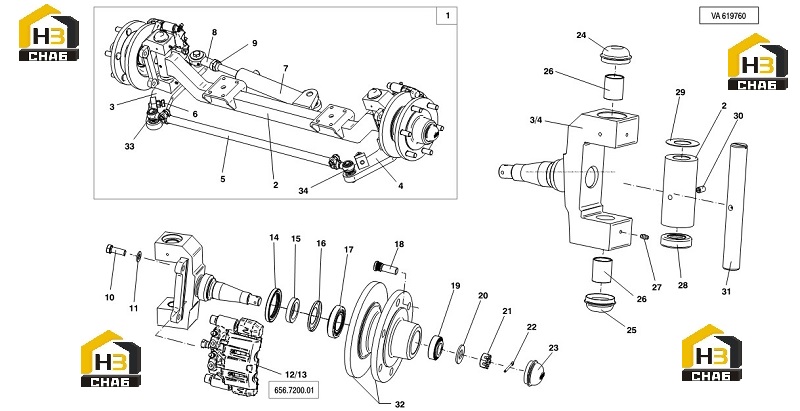

Ось передняя

← Система подвесная Ось задняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING AXLE

Каталожный номер:619,760

Комплект:1

Примечание:

№ на схеме:2

Наименование:AXLE BODY

Каталожный номер:620,810

Комплект:1

Примечание:

№ на схеме:3

Наименование:STUB AXLE LEFT

Каталожный номер:621,044

Комплект:1

Примечание:

№ на схеме:4

Наименование:STUB AXLE RIGHT

Каталожный номер:621,045

Комплект:1

Примечание:

№ на схеме:5

Наименование:STEERING BAR 943 MM

Каталожный номер:620,090

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:PIPE CLAMP

Каталожный номер:620,091

Комплект:2

Примечание:

№ на схеме:6

Наименование:SCHRAUBE

Каталожный номер:103,263

Комплект:2

Примечание:

№ на схеме:6.1

Наименование:MUTTER

Каталожный номер:103,262

Комплект:2

Примечание:

№ на схеме:7

Наименование:HYDRAULIC CYLINDER 25-50 C=210

Каталожный номер:620,082

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:SEALING KIT FOR HYDRAULIC CYLINDER

Каталожный номер:620,083

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:SCREW

Каталожный номер:620,084

Комплект:1

Примечание:

№ на схеме:7.3

Наименование:WASHER

Каталожный номер:620,085

Комплект:1

Примечание:

№ на схеме:7.4

Наименование:WASHER

Каталожный номер:620,086

Комплект:1

Примечание:

№ на схеме:8

Наименование:BALL JOINT STEERING CYLINDER

Каталожный номер:618,232

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:SCREW

Каталожный номер:620,084

Комплект:1

Примечание:

№ на схеме:8.2

Наименование:WASHER

Каталожный номер:620,085

Комплект:1

Примечание:

№ на схеме:8.3

Наименование:WASHER

Каталожный номер:620,086

Комплект:1

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:620,087

Комплект:1

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:103,258

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:620,118

Комплект:4

Примечание:

№ на схеме:12

Наименование:FLOATING CALIPER LEFT MINERAL OIL

Каталожный номер:620,115

Комплект:1

Примечание:

№ на схеме:13

Наименование:FLOATING CALIPER RIGHT MINERAL OIL

Каталожный номер:620,116

Комплект:1

Примечание:

№ на схеме:14

Наименование:SEAL

Каталожный номер:620,302

Комплект:2

Примечание:

№ на схеме:15

Наименование:BUSH F. SEAL

Каталожный номер:620,303

Комплект:2

Примечание:

№ на схеме:16

Наименование:NILOS RING

Каталожный номер:620,304

Комплект:2

Примечание:

№ на схеме:17

Наименование:TAPERED ROLLER BEARING

Каталожный номер:620,305

Комплект:2

Примечание:

№ на схеме:18

Наименование:WHEEL BOLT

Каталожный номер:103,249

Комплект:12

Примечание:

№ на схеме:19

Наименование:TAPERED ROLLER BEARING

Каталожный номер:620,306

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:620,307

Комплект:2

Примечание:

№ на схеме:21

Наименование:SLOTTED NUT

Каталожный номер:612,877

Комплект:2

Примечание:

№ на схеме:22

Наименование:SPLINT PIN

Каталожный номер:612,878

Комплект:2

Примечание:

№ на схеме:23

Наименование:CAP

Каталожный номер:620,308

Комплект:2

Примечание:

№ на схеме:24

Наименование:COVER

Каталожный номер:612,643

Комплект:2

Примечание:

№ на схеме:25

Наименование:COVER

Каталожный номер:612,643

Комплект:2

Примечание:

№ на схеме:26

Наименование:BUSHING 40 MM

Каталожный номер:620,309

Комплект:4

Примечание:

№ на схеме:27

Наименование:GREASE NIPPLE

Каталожный номер:612,645

Комплект:4

Примечание:

№ на схеме:28

Наименование:THRUST BEARING

Каталожный номер:612,869

Комплект:2

Примечание:

№ на схеме:29

Наименование:ADJUSTMENT WASHER 0,2 MM

Каталожный номер:619,271

Комплект:-

Примечание:

№ на схеме:29.1

Наименование:ADJUSTMENT WASHER 0,5 MM

Каталожный номер:619,272

Комплект:-

Примечание:

№ на схеме:30

Наименование:LOCK PIN

Каталожный номер:612,868

Комплект:2

Примечание:

№ на схеме:31

Наименование:KING PIN

Каталожный номер:620,310

Комплект:2

Примечание:

№ на схеме:32

Наименование:HUB WITH BRAKE DISK

Каталожный номер:612,871

Комплект:2

Примечание:

№ на схеме:33

Наименование:BALL JOINT LEFT THREAD

Каталожный номер:620,088

Комплект:1

Примечание:

№ на схеме:34

Наименование:BALL JOINT RIGHT THREAD

Каталожный номер:620,089

Комплект:1

Примечание:
