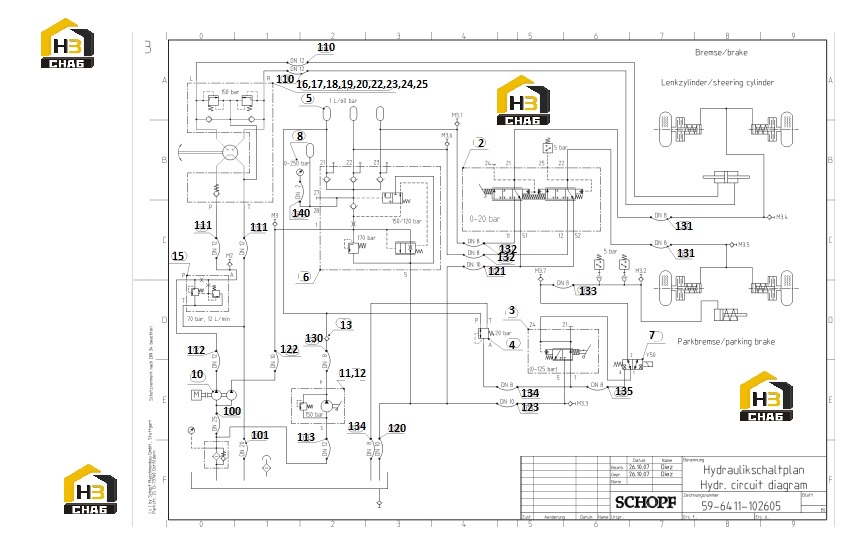

Система гидравлическая f59 (часть 2)

← Система гидравлическая f59 (часть 1) Устройство прицепа сцепное →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING CYLINDER

Каталожный номер:101616

Комплект:1

Примечание:

№ на схеме:2

Наименование:FOOT BRAKE VALVE 20bar

Каталожный номер:102974

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:RUBBER COVER

Каталожный номер:101685

Комплект:1

Примечание:

№ на схеме:3

Наименование:HAND BRAKE VALVE

Каталожный номер:61609

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONTROL VALVE

Каталожный номер:65859

Комплект:1

Примечание:

№ на схеме:5

Наименование:DIAPHRAGM ACCUMULATOR

Каталожный номер:61037

Комплект:4

Примечание:

№ на схеме:6

Наименование:SHUT-OFF VALVE

Каталожный номер:61610

Комплект:1

Примечание:

№ на схеме:7

Наименование:3/2-WAY VALVE 24V

Каталожный номер:93063

Комплект:1

Примечание:

№ на схеме:8

Наименование:PRESSURE GAUGE

Каталожный номер:24027

Комплект:1

Примечание:

№ на схеме:10

Наименование:HYDRAULIC DOUBLE PUMP

Каталожный номер:61838

Комплект:1

Примечание:

№ на схеме:11

Наименование:HAND PUMP

Каталожный номер:69132

Комплект:1

Примечание:

№ на схеме:12

Наименование:HAND LEVER CPL

Каталожный номер:95717

Комплект:1

Примечание:

№ на схеме:13

Наименование:CHECK VALVE

Каталожный номер:54397

Комплект:1

Примечание:

№ на схеме:15

Наименование:PRESSURE RELIEF VALVE

Каталожный номер:71093

Комплект:1

Примечание:

№ на схеме:16

Наименование:STEERING ASSY.

Каталожный номер:61837

Комплект:1

Примечание:

№ на схеме:17

Наименование:VALVE BLOCK

Каталожный номер:61978

Комплект:1

Примечание:

№ на схеме:18

Наименование:STEERING COLUMN

Каталожный номер:64104

Комплект:1

Примечание:

№ на схеме:19

Наименование:STEERING WHEEL

Каталожный номер:91459

Комплект:1

Примечание:

№ на схеме:20

Наименование:CAP

Каталожный номер:91460

Комплект:1

Примечание:

№ на схеме:22

Наименование:SOCKET HEAD SCREW

Каталожный номер:19927

Комплект:2

Примечание:

№ на схеме:23

Наименование:HEXAGON NUT

Каталожный номер:10218

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEX.HEAD SCREW

Каталожный номер:13016

Комплект:4

Примечание:

№ на схеме:25

Наименование:SPRING WASHER

Каталожный номер:10064

Комплект:4

Примечание:

№ на схеме:100

Наименование:HYDRAULIC HOSE

Каталожный номер:79906

Комплект:1

Примечание:

№ на схеме:101

Наименование:HYDRAULIC HOSE

Каталожный номер:62723

Комплект:1

Примечание:

№ на схеме:110

Наименование:HYDRAULIC HOSE

Каталожный номер:65305

Комплект:2

Примечание:

№ на схеме:111

Наименование:HYDRAULIC HOSE

Каталожный номер:14373

Комплект:2

Примечание:

№ на схеме:112

Наименование:HYDRAULIC HOSE

Каталожный номер:14494

Комплект:1

Примечание:

№ на схеме:113

Наименование:HYDRAULIC HOSE

Каталожный номер:59582

Комплект:1

Примечание:

№ на схеме:120

Наименование:HYDRAULIC HOSE

Каталожный номер:73940

Комплект:1

Примечание:

№ на схеме:121

Наименование:HYDRAULIC HOSE

Каталожный номер:65310

Комплект:1

Примечание:

№ на схеме:122

Наименование:HYDRAULIC HOSE

Каталожный номер:62725

Комплект:1

Примечание:

№ на схеме:123

Наименование:HYDRAULIC HOSE

Каталожный номер:63093

Комплект:1

Примечание:

№ на схеме:130

Наименование:HYDRAULIC HOSE

Каталожный номер:74795

Комплект:1

Примечание:

№ на схеме:131

Наименование:HYDRAULIC HOSE

Каталожный номер:65309

Комплект:2

Примечание:

№ на схеме:132

Наименование:HYDRAULIC HOSE

Каталожный номер:62726

Комплект:2

Примечание:

№ на схеме:133

Наименование:HYDRAULIC HOSE

Каталожный номер:62339

Комплект:1

Примечание:

№ на схеме:134

Наименование:HYDRAULIC HOSE

Каталожный номер:41950

Комплект:2

Примечание:

№ на схеме:135

Наименование:HYDRAULIC HOSE

Каталожный номер:71558

Комплект:1

Примечание:

№ на схеме:140

Наименование:TEST LINE 1500 MM

Каталожный номер:68320

Комплект:1

Примечание:
