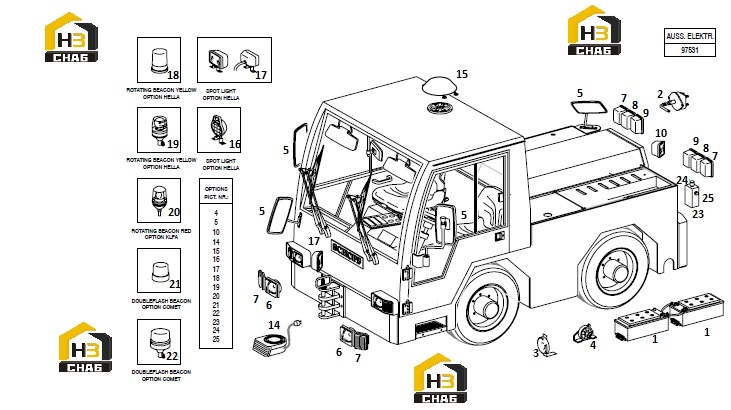

Система электрики внешняя

← Панель управления Система гидравлическая f59 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BATTERY 12V-110 Ah/450 A

Каталожный номер:76564

Комплект:2

Примечание:

№ на схеме:1.1

Наименование:BATTERY TERMINAL PLUS

Каталожный номер:64581

Комплект:2

Примечание:

№ на схеме:1.2

Наименование:BATTERY TERMINAL MINUS

Каталожный номер:64582

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:CAP -TERMINAL PLUS

Каталожный номер:64559

Комплект:2

Примечание:

№ на схеме:1.4

Наименование:CAP -TERMINAL MINUS

Каталожный номер:64560

Комплект:1

Примечание:

№ на схеме:2

Наименование:BATTERY MASTER SWITCH

Каталожный номер:19198

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:CHAIN

Каталожный номер:72024

Комплект:1

Примечание:

№ на схеме:3

Наименование:HORN

Каталожный номер:13191

Комплект:1

Примечание:

№ на схеме:4

Наименование:ELECTRIC SIGNALGENERATEUR

Каталожный номер:92953

Комплект:1

Примечание:

№ на схеме:5

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:4

Примечание:

№ на схеме:6

Наименование:HEADLIGHT

Каталожный номер:41715

Комплект:2

Примечание:

№ на схеме:6.1

Наименование:LIGHT BULB 24V 75/70W

Каталожный номер:59334

Комплект:2

Примечание:

№ на схеме:6.2

Наименование:LIGHT BULB 24V 4W

Каталожный номер:19349

Комплект:2

Примечание:

№ на схеме:7

Наименование:INDICATOR LIGHT

Каталожный номер:59450

Комплект:4

Примечание:

№ на схеме:7.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:4

Примечание:

№ на схеме:8

Наименование:STOP/POSITION/REAR LIGHT

Каталожный номер:40411

Комплект:2

Примечание:

№ на схеме:8.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:8.2

Наименование:LIGHT BULB 24V 10W

Каталожный номер:19325

Комплект:2

Примечание:

№ на схеме:9

Наименование:BACK-UP LIGHT

Каталожный номер:40413

Комплект:2

Примечание:

№ на схеме:9.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:10

Наименование:BACK-UP LIGHT

Каталожный номер:40413

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:1

Примечание:

№ на схеме:14

Наименование:CABIN HEATING

Каталожный номер:92503

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:SOCKET

Каталожный номер:55095

Комплект:1

Примечание:

№ на схеме:14.2

Наименование:EXTENSION CABLE 2M

Каталожный номер:53719

Комплект:3

Примечание:

№ на схеме:14.3

Наименование:ARMOURED CABLE

Каталожный номер:53715

Комплект:1

Примечание:

№ на схеме:15

Наименование:ROOF FAN

Каталожный номер:19541

Комплект:2

Примечание:

№ на схеме:15.1

Наименование:GASKET FOR FAN

Каталожный номер:42219

Комплект:2

Примечание:

№ на схеме:15.2

Наименование:COLLAR FOR FAN

Каталожный номер:26766

Комплект:2

Примечание:

№ на схеме:16

Наименование:WORK LAMP

Каталожный номер:98353

Комплект:2

Примечание:

№ на схеме:16.1

Наименование:LIGHT BULB H3

Каталожный номер:13183

Комплект:2

Примечание:

№ на схеме:17

Наименование:WORK LAMP

Каталожный номер:96356

Комплект:3

Примечание:

№ на схеме:17.1

Наименование:LIGHT BULB H3

Каталожный номер:13183

Комплект:3

Примечание:

№ на схеме:18

Наименование:ROTATING BEACON YELLOW

Каталожный номер:93786

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:LENS YELLOW + GASKET

Каталожный номер:92379

Комплект:1

Примечание:

№ на схеме:18.2

Наименование:LIGHT BULB 24V 70W (H1)

Каталожный номер:19341

Комплект:1

Примечание:

№ на схеме:18.3

Наименование:DRIVE BELT

Каталожный номер:50405

Комплект:1

Примечание:

№ на схеме:18.4

Наименование:MOTOR FOR BEACON LIGHT

Каталожный номер:92380

Комплект:1

Примечание:

№ на схеме:18.5

Наименование:REFLECTOR

Каталожный номер:92381

Комплект:1

Примечание:

№ на схеме:18.6

Наименование:RUBBER GASKET

Каталожный номер:92382

Комплект:1

Примечание:

№ на схеме:19

Наименование:ROTATING BEACON

Каталожный номер:93431

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:LIGHT BULB 24V 70W (H1)

Каталожный номер:19341

Комплект:1

Примечание:

№ на схеме:19.2

Наименование:LENS YELLOW + GASKET

Каталожный номер:92356

Комплект:1

Примечание:

№ на схеме:19.3

Наименование:MOTOR FOR BEACON LIGHT

Каталожный номер:92357

Комплект:1

Примечание:

№ на схеме:19.4

Наименование:DRIVE BELT

Каталожный номер:92358

Комплект:1

Примечание:

№ на схеме:19.5

Наименование:SUPPORT CPL

Каталожный номер:80294

Комплект:1

Примечание:

№ на схеме:20

Наименование:ROTATING BEACON RED

Каталожный номер:74156

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:LAMP COVER, RED

Каталожный номер:74171

Комплект:1

Примечание:

№ на схеме:20.2

Наименование:PAD CPL

Каталожный номер:74172

Комплект:1

Примечание:

№ на схеме:20.3

Наименование:BELT

Каталожный номер:74173

Комплект:1

Примечание:

№ на схеме:20.4

Наименование:GASKET

Каталожный номер:74174

Комплект:1

Примечание:

№ на схеме:20.5

Наименование:HALOGEN LIGHT H1

Каталожный номер:74175

Комплект:1

Примечание:

№ на схеме:21

Наименование:DOUBLEFLASH BEACON 24V

Каталожный номер:61924

Комплект:1

Примечание:

№ на схеме:22

Наименование:DOUBLEFLASH BEACON 24V

Каталожный номер:88840

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:PLUG-IN FLASH TUBE

Каталожный номер:89212

Комплект:1

Примечание:

№ на схеме:22.2

Наименование:LAMP COVER, AMBER

Каталожный номер:81719

Комплект:1

Примечание:

№ на схеме:22.3

Наименование:INTERFER.SUPPRESSION BOARD 24V

Каталожный номер:81720

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOUSING

Каталожный номер:203278

Комплект:1

Примечание:

№ на схеме:23.1

Наименование:CONTROL UNIT -REVERSING HOOTER

Каталожный номер:103441

Комплект:1

Примечание:

№ на схеме:24

Наименование:PUSH BUTTON, RED

Каталожный номер:46978

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:SWITCH ELEMENT

Каталожный номер:56509

Комплект:1

Примечание:

№ на схеме:25

Наименование:ILLUMINATED PUSHBUTTON, RED

Каталожный номер:93704

Комплект:1

Примечание:
