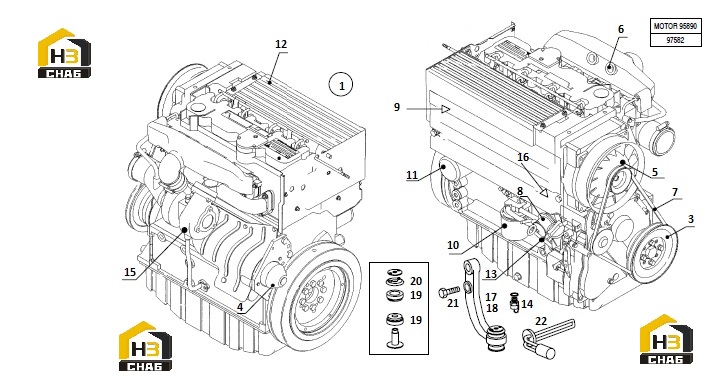

Двигатель deutz bf4l2011

← Кабина с комплектующими Воздухоочиститель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE KHD (WITH PRE-GLOW SYS)

Каталожный номер:95890

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:SEALING KIT

Каталожный номер:92360

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:HEATER PLUG

Каталожный номер:81500

Комплект:4

Примечание:

№ на схеме:1.3

Наименование:PRE-GLOW CONTROL UNIT

Каталожный номер:88308

Комплект:1

Примечание:

№ на схеме:3

Наименование:V-BELT PULLEY

Каталожный номер:402119

Комплект:1

Примечание:

№ на схеме:4

Наименование:STARTER MOTOR

Каталожный номер:402121

Комплект:1

Примечание:

№ на схеме:5

Наименование:ALTERNATOR

Каталожный номер:402117

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEATER PLUG

Каталожный номер:74870

Комплект:1

Примечание:

№ на схеме:7

Наименование:V-BELT

Каталожный номер:402116

Комплект:1

Примечание:

№ на схеме:8

Наименование:FUEL PUMP

Каталожный номер:402114

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:O-RING

Каталожный номер:402115

Комплект:1

Примечание:

№ на схеме:9

Наименование:INJECTION PUMP

Каталожный номер:402113

Комплект:1

Примечание:

№ на схеме:10

Наименование:FUEL FILTER

Каталожный номер:74330

Комплект:1

Примечание:

№ на схеме:11

Наименование:ENGINE OIL FILTER

Каталожный номер:402124

Комплект:1

Примечание:

№ на схеме:12

Наименование:OIL COOLER

Каталожный номер:402112

Комплект:1

Примечание:

№ на схеме:13

Наименование:ENGINE OIL DIPSTICK

Каталожный номер:92362

Комплект:1

Примечание:

№ на схеме:14

Наименование:OIL DRAIN VALVE

Каталожный номер:88499

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:COUPLING PIECE

Каталожный номер:88500

Комплект:1

Примечание:

№ на схеме:15

Наименование:TURBOCHARGER

Каталожный номер:402120

Комплект:1

Примечание:

№ на схеме:16

Наименование:SHUTDOWN DEVICE

Каталожный номер:92361

Комплект:1

Примечание:

№ на схеме:17

Наименование:ENGINE MOUNTING, FRONT,L.H.S.

Каталожный номер:78730

Комплект:1

Примечание:

№ на схеме:18

Наименование:ENGINE MOUNTING FRONT,R.H.S.

Каталожный номер:78729

Комплект:1

Примечание:

№ на схеме:19

Наименование:RUBBER DISC

Каталожный номер:311685

Комплект:4

Примечание:

№ на схеме:20

Наименование:COVER

Каталожный номер:311684

Комплект:2

Примечание:

№ на схеме:21

Наименование:HEX.HEAD SCREW

Каталожный номер:94751

Комплект:4

Примечание:

№ на схеме:22

Наименование:HEATING ROD

Каталожный номер:95672

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:HYDRAULIC HOSE

Каталожный номер:84710

Комплект:1

Примечание:

№ на схеме:22.2

Наименование:HYDRAULIC HOSE

Каталожный номер:84711

Комплект:1

Примечание:
