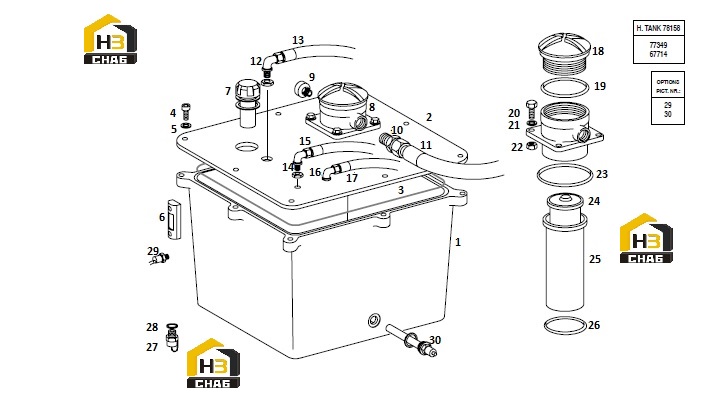

Бак гидравлический масляный и фильтр

← Насос двойной гидравлический Ось и опора осей →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HYDRAULIC OIL TANK

Каталожный номер:78159

Комплект:1

Примечание:

№ на схеме:1

Наименование:HEATED HYDR. OIL TANK CPL

Каталожный номер:78158

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:66620

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:61971

Комплект:1

Примечание:

№ на схеме:4

Наименование:SOCKET HEAD SCREW

Каталожный номер:19919

Комплект:8

Примечание:

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:10023

Комплект:8

Примечание:

№ на схеме:6

Наименование:OIL INSPECT. GLASS

Каталожный номер:64633

Комплект:1

Примечание:

№ на схеме:7

Наименование:FILLER AND BREATHER FILTER

Каталожный номер:50821

Комплект:1

Примечание:

№ на схеме:8

Наименование:INTAKE FILTER CPL

Каталожный номер:82425

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:COMPRESSION SPRING

Каталожный номер:64742

Комплект:1

Примечание:

№ на схеме:8.2

Наименование:MAGNETIC ROD

Каталожный номер:64744

Комплект:1

Примечание:

№ на схеме:9

Наименование:PRESSURE GAUGE

Каталожный номер:65398

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW-IN NIPPLE

Каталожный номер:48268

Комплект:1

Примечание:

№ на схеме:11

Наименование:HYDRAULIC HOSE

Каталожный номер:79906

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW JOINT

Каталожный номер:10414

Комплект:1

Примечание:

№ на схеме:13

Наименование:HYDRAULIC HOSE

Каталожный номер:62723

Комплект:1

Примечание:

№ на схеме:14

Наименование:SCREW JOINT

Каталожный номер:22776

Комплект:1

Примечание:

№ на схеме:15

Наименование:HYDRAULIC HOSE

Каталожный номер:73940

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW JOINT

Каталожный номер:10264

Комплект:1

Примечание:

№ на схеме:17

Наименование:HYDRAULIC HOSE

Каталожный номер:41950

Комплект:1

Примечание:

№ на схеме:18

Наименование:FILTER COVER

Каталожный номер:10319

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:10320

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGONAL HEAD SCREW

Каталожный номер:74082

Комплект:4

Примечание:

№ на схеме:21

Наименование:SPRING WASHER

Каталожный номер:10064

Комплект:4

Примечание:

№ на схеме:22

Наименование:HEXAGON NUT

Каталожный номер:10061

Комплект:4

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:10317

Комплект:1

Примечание:

№ на схеме:24

Наименование:FILTER ELEMENT FOR INTAKE FILT

Каталожный номер:82426

Комплект:1

Примечание:

№ на схеме:25

Наименование:HOUSING WITH GASKET CPL

Каталожный номер:64747

Комплект:1

Примечание:

№ на схеме:26

Наименование:RUBBER GROMMET

Каталожный номер:64748

Комплект:1

Примечание:

№ на схеме:27

Наименование:OIL DRAIN

Каталожный номер:60823

Комплект:1

Примечание:

№ на схеме:27.1

Наименование:COUPLING PIECE

Каталожный номер:60824

Комплект:1

Примечание:

№ на схеме:28

Наименование:SEAL RING

Каталожный номер:37940

Комплект:1

Примечание:

№ на схеме:28.1

Наименование:SCREW JOINT

Каталожный номер:22822

Комплект:1

Примечание:

№ на схеме:29

Наименование:LEVEL SWITCH

Каталожный номер:53877

Комплект:1

Примечание:

№ на схеме:29.1

Наименование:SEAL RING

Каталожный номер:10526

Комплект:1

Примечание:

№ на схеме:30

Наименование:HEATING ROD ASSY

Каталожный номер:78010

Комплект:1

Примечание:

№ на схеме:30.1

Наименование:HEATING CARTRIDGE

Каталожный номер:78427

Комплект:1

Примечание:

№ на схеме:30.2

Наименование:BUSHING HOUSING

Каталожный номер:60863

Комплект:1

Примечание:

№ на схеме:30.3

Наименование:PIN 0,5-2,5

Каталожный номер:60868

Комплект:2

Примечание:
