Воздухоочиститель

← Двигатель bf4l1011f Радиатор масляный в сборе →

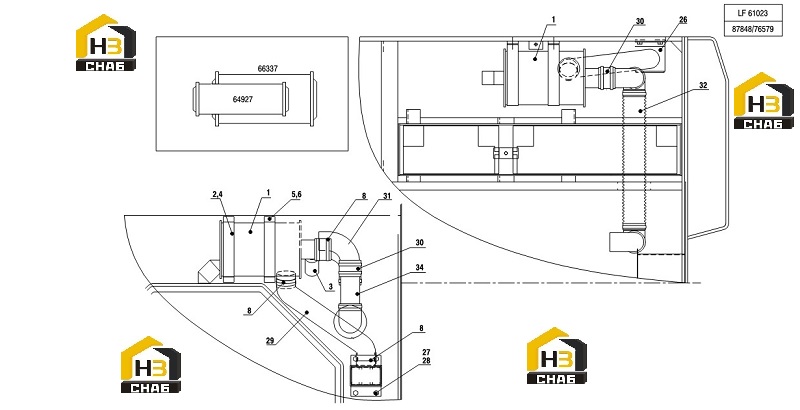

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CLEANER

Каталожный номер:61023

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:AIR FILTER ELEMENT

Каталожный номер:66337

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:SAFETY CARTRIDGE (AIR CLEANER)

Каталожный номер:64927

Комплект:1

Примечание:

№ на схеме:2

Наименование:RETAINER

Каталожный номер:61024

Комплект:2

Примечание:

№ на схеме:3

Наименование:VACUUM GAUGE (AIR FILTER)

Каталожный номер:20345

Комплект:1

Примечание:

№ на схеме:4

Наименование:STRIP

Каталожный номер:66596

Комплект:2

Примечание:

№ на схеме:5

Наименование:HEX.HEAD SCREW

Каталожный номер:20028

Комплект:4

Примечание:

№ на схеме:6

Наименование:SPRING WASHER

Каталожный номер:10064

Комплект:4

Примечание:

№ на схеме:8

Наименование:HOSE CLAMP

Каталожный номер:11608

Комплект:15

Примечание:

№ на схеме:24

Наименование:SLEEVE

Каталожный номер:10241

Комплект:1

Примечание:

№ на схеме:25

Наименование:SCREW JOINT

Каталожный номер:30596

Комплект:1

Примечание:

№ на схеме:26

Наименование:INTAKE DUCT

Каталожный номер:76809

Комплект:1

Примечание:

№ на схеме:27

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:4

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:13511

Комплект:4

Примечание:

№ на схеме:29

Наименование:INTAKE HOSE

Каталожный номер:203557

Комплект:1

Примечание:

№ на схеме:30

Наименование:WATER HOSE

Каталожный номер:68108

Комплект:4

Примечание:

№ на схеме:31

Наименование:PIPE BEND

Каталожный номер:23011

Комплект:2

Примечание:

№ на схеме:32

Наименование:INTAKE HOSE

Каталожный номер:73506

Комплект:1

Примечание:

№ на схеме:33

Наименование:TUBE

Каталожный номер:82662

Комплект:2

Примечание:

№ на схеме:34

Наименование:TUBE

Каталожный номер:82663

Комплект:1

Примечание:
