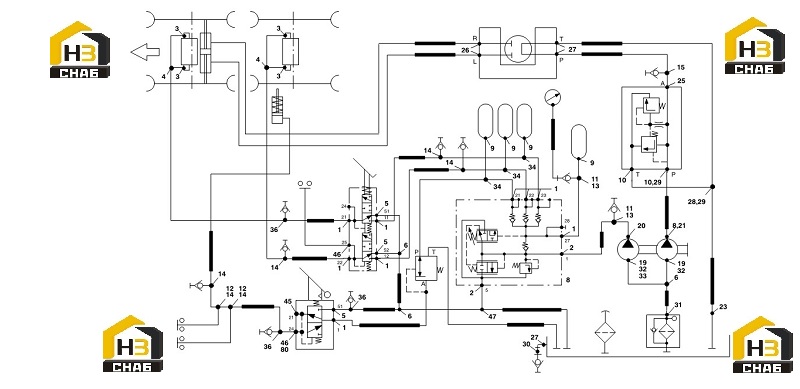

Схема гидравлическая

← Насос двойной гидравлический Бак гидравлический и фильтр →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW JOINT

Каталожный номер:24849

Комплект:9

Примечание:

№ на схеме:2

Наименование:SCREW-IN NIPPLE

Каталожный номер:69852

Комплект:2

Примечание:

№ на схеме:3

Наименование:SCREW-IN NIPPLE

Каталожный номер:69851

Комплект:4

Примечание:

№ на схеме:4

Наименование:SCREW JOINT

Каталожный номер:10174

Комплект:6

Примечание:

№ на схеме:5

Наименование:SCREW JOINT

Каталожный номер:22787

Комплект:3

Примечание:

№ на схеме:6

Наименование:SCREW JOINT

Каталожный номер:32314

Комплект:3

Примечание:

№ на схеме:7

Наименование:SCREW JOINT

Каталожный номер:65448

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCREW JOINT

Каталожный номер:10068

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW-IN NIPPLE

Каталожный номер:61707

Комплект:4

Примечание:

№ на схеме:10

Наименование:SCREW JOINT

Каталожный номер:10128

Комплект:2

Примечание:

№ на схеме:11

Наименование:ADJUSTABLE STUD STANDPIPE RUN TEE

Каталожный номер:68644

Комплект:2

Примечание:

№ на схеме:12

Наименование:STRAIGHT COUPLING

Каталожный номер:74635

Комплект:2

Примечание:

№ на схеме:13

Наименование:TEST JOINT

Каталожный номер:79830

Комплект:2

Примечание:

№ на схеме:14

Наименование:TEST JOINT

Каталожный номер:10230

Комплект:6

Примечание:

№ на схеме:15

Наименование:TEST JOINT

Каталожный номер:10073

Комплект:1

Примечание:

№ на схеме:19

Наименование:PRESSURE FLANGE

Каталожный номер:22403

Комплект:2

Примечание:

№ на схеме:20

Наименование:PRESSURE FLANGE

Каталожный номер:59639

Комплект:1

Примечание:

№ на схеме:21

Наименование:PRESSURE FLANGE

Каталожный номер:10365

Комплект:1

Примечание:

№ на схеме:23

Наименование:SCREW JOINT

Каталожный номер:10354

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW JOINT

Каталожный номер:10174

Комплект:1

Примечание:

№ на схеме:26

Наименование:SCREW JOINT

Каталожный номер:10070

Комплект:5

Примечание:

№ на схеме:27

Наименование:SCREW JOINT

Каталожный номер:22821

Комплект:2

Примечание:

№ на схеме:28

Наименование:SCREW JOINT

Каталожный номер:10149

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW JOINT

Каталожный номер:10127

Комплект:2

Примечание:

№ на схеме:30

Наименование:SCREW JOINT

Каталожный номер:22822

Комплект:1

Примечание:

№ на схеме:31

Наименование:SCREW-IN NIPPLE

Каталожный номер:48268

Комплект:1

Примечание:

№ на схеме:32

Наименование:SCREW JOINT

Каталожный номер:10460

Комплект:2

Примечание:

№ на схеме:33

Наименование:SCREW JOINT

Каталожный номер:65311

Комплект:1

Примечание:

№ на схеме:34

Наименование:SOCKET

Каталожный номер:54369

Комплект:3

Примечание:

№ на схеме:36

Наименование:TEST NIPPLE

Каталожный номер:79829

Комплект:3

Примечание:

№ на схеме:45

Наименование:SCREW PLUG

Каталожный номер:65454

Комплект:4

Примечание:

№ на схеме:46

Наименование:SCREW JOINT

Каталожный номер:22962

Комплект:3

Примечание:

№ на схеме:47

Наименование:SOCKET

Каталожный номер:60418

Комплект:1

Примечание:

№ на схеме:80

Наименование:SEAL RING

Каталожный номер:20256

Комплект:1

Примечание:
