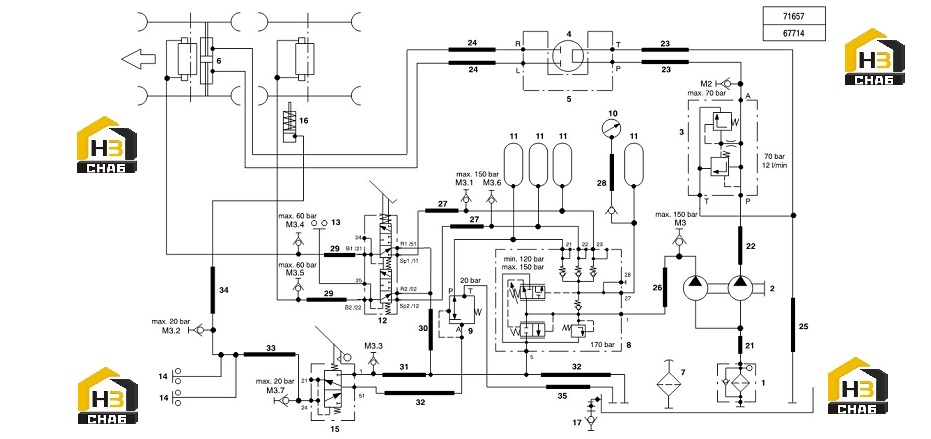

Система гидравлическая

← Цилиндр рулевого управления Насос двойной гидравлический →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INTAKE FILTER CPL

Каталожный номер:82425

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:FILTER ELEMENT FOR INTAKE FILT

Каталожный номер:82426

Комплект:1

Примечание:

№ на схеме:2

Наименование:HYDRAULIC DOUBLE PUMP

Каталожный номер:61838

Комплект:1

Примечание:

№ на схеме:3

Наименование:PRESSURE RELIEF VALVE

Каталожный номер:71093

Комплект:1

Примечание:

№ на схеме:4

Наименование:STEERING ASSY.

Каталожный номер:61837

Комплект:1

Примечание:

№ на схеме:5

Наименование:VALVE BLOCK

Каталожный номер:61978

Комплект:1

Примечание:

№ на схеме:6

Наименование:STEERING CYLINDER

Каталожный номер:71092

Комплект:1

Примечание:

№ на схеме:7

Наименование:FILLER AND BREATHER FILTER

Каталожный номер:50821

Комплект:1

Примечание:

№ на схеме:8

Наименование:SHUT-OFF VALVE

Каталожный номер:61610

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONTROL VALVE

Каталожный номер:65859

Комплект:1

Примечание:

№ на схеме:10

Наименование:PRESSURE GAUGE

Каталожный номер:24027

Комплект:1

Примечание:

№ на схеме:11

Наименование:DIAPHRAGM ACCUMULATOR

Каталожный номер:61037

Комплект:4

Примечание:

№ на схеме:12

Наименование:FOOT BRAKE VALVE

Каталожный номер:47314

Комплект:1

Примечание:

№ на схеме:13

Наименование:PRESSURE SWITCH

Каталожный номер:53012

Комплект:1

Примечание:

№ на схеме:14

Наименование:PRESSURE SWITCH

Каталожный номер:73851

Комплект:2

Примечание:

№ на схеме:14.1

Наименование:CONNECTOR

Каталожный номер:72867

Комплект:2

Примечание:

№ на схеме:15

Наименование:HAND BRAKE VALVE

Каталожный номер:61609

Комплект:1

Примечание:

№ на схеме:16

Наименование:BRAKE CYLINDER

Каталожный номер:66144

Комплект:1

Примечание:

№ на схеме:17

Наименование:OIL DRAIN

Каталожный номер:60823

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:SLEEVE

Каталожный номер:66272

Комплект:1

Примечание:

№ на схеме:17.2

Наименование:SCREW JOINT

Каталожный номер:22822

Комплект:1

Примечание:

№ на схеме:21

Наименование:HYDRAULIC HOSE

Каталожный номер:79906

Комплект:1

Примечание:

№ на схеме:22

Наименование:HYDRAULIC HOSE

Каталожный номер:14494

Комплект:1

Примечание:

№ на схеме:23

Наименование:HYDRAULIC HOSE

Каталожный номер:14373

Комплект:2

Примечание:

№ на схеме:24

Наименование:HYDRAULIC HOSE

Каталожный номер:65305

Комплект:2

Примечание:

№ на схеме:25

Наименование:HYDRAULIC HOSE

Каталожный номер:62723

Комплект:1

Примечание:

№ на схеме:26

Наименование:HYDRAULIC HOSE

Каталожный номер:62725

Комплект:1

Примечание:

№ на схеме:27

Наименование:HYDRAULIC HOSE

Каталожный номер:62726

Комплект:2

Примечание:

№ на схеме:28

Наименование:TEST LINE 1500 MM

Каталожный номер:68320

Комплект:1

Примечание:

№ на схеме:29

Наименование:HYDRAULIC HOSE

Каталожный номер:65309

Комплект:2

Примечание:

№ на схеме:30

Наименование:HYDRAULIC HOSE

Каталожный номер:65310

Комплект:1

Примечание:

№ на схеме:31

Наименование:HYDRAULIC HOSE

Каталожный номер:63093

Комплект:1

Примечание:

№ на схеме:32

Наименование:HYDRAULIC HOSE

Каталожный номер:41950

Комплект:2

Примечание:

№ на схеме:33

Наименование:HYDRAULIC HOSE

Каталожный номер:62339

Комплект:1

Примечание:

№ на схеме:34

Наименование:HYDRAULIC HOSE

Каталожный номер:63413

Комплект:1

Примечание:

№ на схеме:35

Наименование:HYDRAULIC HOSE

Каталожный номер:73940

Комплект:1

Примечание:
