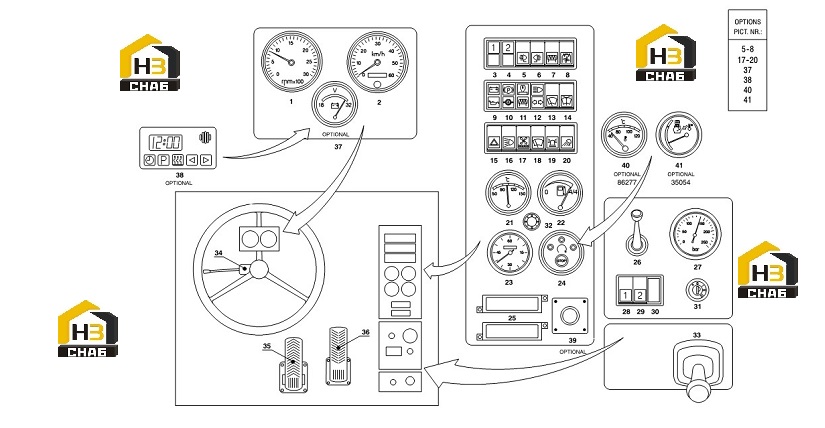

Панель управления

← Теплообменник Устройство прицепа сцепное →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:REVOLUTION COUNTER

Каталожный номер:83562

Комплект:1

Примечание:

№ на схеме:2

Наименование:SPEEDOMETER

Каталожный номер:82615

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:ADAPTER CABLE (SPEEDOMETER)

Каталожный номер:82617

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:INSERT "1"

Каталожный номер:65513

Комплект:1

Примечание:

№ на схеме:3.2

Наименование:INSERT WITHOUT SYMBOL BLACK

Каталожный номер:53531

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:INSERT "2"

Каталожный номер:65514

Комплект:1

Примечание:

№ на схеме:4.2

Наименование:INSERT WITHOUT SYMBOL BLACK

Каталожный номер:53531

Комплект:1

Примечание:

№ на схеме:5

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:SYMBOL FRONT WORK LAMP

Каталожный номер:203283

Комплект:1

Примечание:

№ на схеме:6

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:SYMBOL REAR WORK LAMP

Каталожный номер:203285

Комплект:1

Примечание:

№ на схеме:7

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:SYMBOL WINDOW HEATING

Каталожный номер:59287

Комплект:1

Примечание:

№ на схеме:8

Наименование:TOGGLE SWITCH

Каталожный номер:56279

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:SYMBOL FEN (CEILING)

Каталожный номер:56291

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:SYMBOL BATTERY

Каталожный номер:53520

Комплект:1

Примечание:

№ на схеме:9.2

Наименование:SYMBOL LUBRICATION, OIL

Каталожный номер:59290

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:SYMBOL PARKING BRAKE

Каталожный номер:59291

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:SYMBOL TRANSMISS. OIL PRESSURE

Каталожный номер:53519

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:SYMBOL PREHEATING (GLOW PLUG)

Каталожный номер:55791

Комплект:1

Примечание:

№ на схеме:11.2

Наименование:SYMBOL WINDOW HEATING

Каталожный номер:49245

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:SYMBOL HIGH BEAM

Каталожный номер:53516

Комплект:1

Примечание:

№ на схеме:12.2

Наименование:SYMBOL DIRECTION INDICATOR

Каталожный номер:53517

Комплект:1

Примечание:

№ на схеме:13

Наименование:TOGGLE SWITCH

Каталожный номер:53524

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:SYMBOL WINDSCREEN WIPER

Каталожный номер:25305

Комплект:1

Примечание:

№ на схеме:14

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:SYMBOL WINDSCREEN WASHER

Каталожный номер:55124

Комплект:1

Примечание:

№ на схеме:15

Наименование:TOGGLE SWITCH

Каталожный номер:53523

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:SYMBOL HAZARD WARNING

Каталожный номер:32250

Комплект:1

Примечание:

№ на схеме:16

Наименование:TOGGLE SWITCH

Каталожный номер:53525

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:SYMBOL LAMP

Каталожный номер:32249

Комплект:1

Примечание:

№ на схеме:17

Наименование:TOGGLE SWITCH

Каталожный номер:56279

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:SYMBOL WARM AIR BLOWER

Каталожный номер:59296

Комплект:1

Примечание:

№ на схеме:18

Наименование:TOGGLE SWITCH

Каталожный номер:53524

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:SYMBOL WINDSCREEN WIPER

Каталожный номер:25305

Комплект:1

Примечание:

№ на схеме:19

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:SYMBOL ROTARY BEACON

Каталожный номер:56289

Комплект:1

Примечание:

№ на схеме:20

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:SYMBOL WORK LAMP

Каталожный номер:53528

Комплект:1

Примечание:

№ на схеме:21

Наименование:TEMPERATURE GAUGE 50-150

Каталожный номер:61047

Комплект:1

Примечание:

№ на схеме:22

Наименование:FUEL GAUGE

Каталожный номер:58400

Комплект:1

Примечание:

№ на схеме:23

Наименование:OPERATION HOURMETER

Каталожный номер:55614

Комплект:1

Примечание:

№ на схеме:24

Наименование:PROTECTIVE SYSTEM

Каталожный номер:24132

Комплект:1

Примечание:

№ на схеме:25

Наименование:FUSE BOX

Каталожный номер:64503

Комплект:2

Примечание:

№ на схеме:25.1

Наименование:FUSE 10 A

Каталожный номер:54249

Комплект:12

Примечание:

№ на схеме:26

Наименование:GEAR SWITCH

Каталожный номер:85632

Комплект:1

Примечание:

№ на схеме:27

Наименование:PRESSURE GAUGE

Каталожный номер:24027

Комплект:1

Примечание:

№ на схеме:28

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:28.1

Наименование:INSERT "1"

Каталожный номер:65513

Комплект:1

Примечание:

№ на схеме:29

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:29.1

Наименование:INSERT "2"

Каталожный номер:65514

Комплект:1

Примечание:

№ на схеме:30

Наименование:COVER

Каталожный номер:22312

Комплект:1

Примечание:

№ на схеме:31

Наименование:STARTER SWITCH

Каталожный номер:69806

Комплект:1

Примечание:

№ на схеме:31.1

Наименование:HALF-HOUSING 6 POL.

Каталожный номер:46031

Комплект:1

Примечание:

№ на схеме:31.2

Наименование:HALF-HOUSING 4 POL.

Каталожный номер:46030

Комплект:1

Примечание:

№ на схеме:32

Наименование:BUZZER

Каталожный номер:54184

Комплект:1

Примечание:

№ на схеме:33

Наименование:HAND BRAKE VALVE

Каталожный номер:61609

Комплект:1

Примечание:

№ на схеме:34

Наименование:INDICATOR SWITCH

Каталожный номер:83862

Комплект:1

Примечание:

№ на схеме:35

Наименование:FOOT BRAKE VALVE

Каталожный номер:47314

Комплект:1

Примечание:

№ на схеме:36

Наименование:PEDAL

Каталожный номер:65332

Комплект:1

Примечание:

№ на схеме:37

Наименование:VOLTMETER

Каталожный номер:63184

Комплект:1

Примечание:

№ на схеме:38

Наименование:DIGITAL TIMER 24V

Каталожный номер:63807

Комплект:1

Примечание:

№ на схеме:39

Наименование:PUSH BUTTON, RED

Каталожный номер:46978

Комплект:1

Примечание:

№ на схеме:39.1

Наименование:SWITCH ELEMENT

Каталожный номер:56509

Комплект:1

Примечание:

№ на схеме:39.2

Наименование:PLATE

Каталожный номер:65018

Комплект:1

Примечание:

№ на схеме:40

Наименование:ENGINE TEMPERATURE GAUGE

Каталожный номер:86277

Комплект:1

Примечание:

№ на схеме:41

Наименование:ENGINE-OIL TEMPERATURE GAUGE

Каталожный номер:35054

Комплект:1

Примечание:
