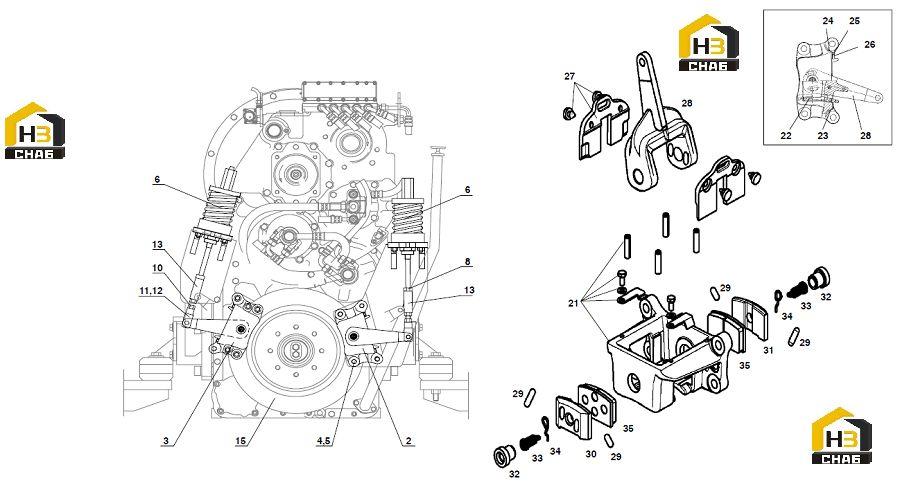

Тормоз стояночный

← Преобразователь Валы карданные →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:PARKING BRAKE RHS

Каталожный номер:86912

Комплект:1

Примечание:

№ на схеме:3

Наименование:PARKING BRAKE LHS

Каталожный номер:86913

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEX.HEAD SCREW

Каталожный номер:13844

Комплект:4

Примечание:

№ на схеме:5

Наименование:SOCKET HEAD SCREW

Каталожный номер:10563

Комплект:4

Примечание:

№ на схеме:6

Наименование:BRAKE CYLINDER

Каталожный номер:73795

Комплект:2

Примечание:

№ на схеме:8

Наименование:HEX. NUT

Каталожный номер:73775

Комплект:2

Примечание:

№ на схеме:9

Наименование:HEXAGON NUT

Каталожный номер:10352

Комплект:4

Примечание:

№ на схеме:10

Наименование:THREADED ROD

Каталожный номер:202107

Комплект:2

Примечание:

№ на схеме:11

Наименование:FORKED END

Каталожный номер:11675

Комплект:2

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:20299

Комплект:2

Примечание:

№ на схеме:13

Наименование:SLEEVE

Каталожный номер:86915

Комплект:2

Примечание:

№ на схеме:15

Наименование:OUTPUT FLANGE

Каталожный номер:89399

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:SHAFT SEAL

Каталожный номер:93549

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRAKE SADDLE, RHS POS.21-26

Каталожный номер:89433

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:BRAKE SADDLE LHS POS.21-26

Каталожный номер:89445

Комплект:1

Примечание:

№ на схеме:22

Наименование:DOWEL PIN

Каталожный номер:89434

Комплект:4

Примечание:

№ на схеме:23

Наименование:LOCKING SPRING

Каталожный номер:89435

Комплект:1

Примечание:

№ на схеме:24

Наименование:LOCKING SPRING

Каталожный номер:89436

Комплект:1

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:11064

Комплект:2

Примечание:

№ на схеме:26

Наименование:HEX.HEAD SCREW

Каталожный номер:10022

Комплект:2

Примечание:

№ на схеме:27

Наименование:LOCKING PLATE

Каталожный номер:89437

Комплект:2

Примечание:

№ на схеме:28

Наименование:OPERATING LEVER

Каталожный номер:89438

Комплект:1

Примечание:

№ на схеме:29

Наименование:THRUST BOLT

Каталожный номер:89439

Комплект:4

Примечание:

№ на схеме:30

Наименование:THRUST PLATE

Каталожный номер:89440

Комплект:1

Примечание:

№ на схеме:31

Наименование:THRUST PLATE

Каталожный номер:89441

Комплект:1

Примечание:

№ на схеме:32

Наименование:BUSHING

Каталожный номер:89442

Комплект:2

Примечание:

№ на схеме:33

Наименование:TENSION SPRING

Каталожный номер:89443

Комплект:2

Примечание:

№ на схеме:34

Наименование:SPRING CLAMP

Каталожный номер:49766

Комплект:2

Примечание:

№ на схеме:35

Наименование:BRAKE PAD

Каталожный номер:89444

Комплект:2

Примечание:
