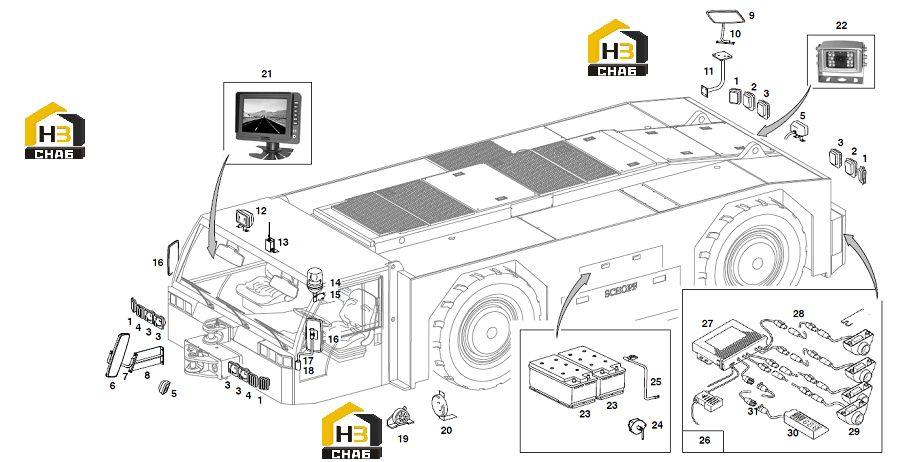

Система электрики

← Насос аварийный рулевого управления Огнетушитель →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INDICATOR LIGHT

Каталожный номер:59450

Комплект:4

Примечание:

№ на схеме:1.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:4

Примечание:

№ на схеме:2

Наименование:STOP/POSITION/REAR LIGHT

Каталожный номер:40411

Комплект:2

Примечание:

№ на схеме:2.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:2.2

Наименование:LIGHT BULB 24V 4W

Каталожный номер:19349

Комплект:2

Примечание:

№ на схеме:3

Наименование:HEADLIGHT

Каталожный номер:41715

Комплект:6

Примечание:

№ на схеме:3.1

Наименование:LIGHT BULB 24V 75/70W

Каталожный номер:59334

Комплект:6

Примечание:

№ на схеме:4

Наименование:BACK-UP LIGHT

Каталожный номер:40413

Комплект:2

Примечание:

№ на схеме:4.1

Наименование:LIGHT BULB 24V 21W

Каталожный номер:13154

Комплект:2

Примечание:

№ на схеме:5

Наименование:WORK LAMP

Каталожный номер:96356

Комплект:2

Примечание:

№ на схеме:5.1

Наименование:LIGHT BULB H3 24V/70W

Каталожный номер:13183

Комплект:2

Примечание:

№ на схеме:6

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:1

Примечание:

№ на схеме:7

Наименование:MIRROR SUPPORT

Каталожный номер:95306

Комплект:1

Примечание:

№ на схеме:8

Наименование:EXTENSION

Каталожный номер:104394

Комплект:1

Примечание:

№ на схеме:9

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:1

Примечание:

№ на схеме:10

Наименование:MIRROR SUPPORT

Каталожный номер:95306

Комплект:1

Примечание:

№ на схеме:11

Наименование:BRACKET FOR REAR-MIRROR

Каталожный номер:81594

Комплект:1

Примечание:

№ на схеме:12

Наименование:WORK LAMP

Каталожный номер:96356

Комплект:1

Примечание:

№ на схеме:13

Наименование:SENSOR SWITCH

Каталожный номер:19461

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:SUPPORT FOR ROOF SENSOR

Каталожный номер:43956

Комплект:1

Примечание:

№ на схеме:14

Наименование:ROTATING BEACON

Каталожный номер:93431

Комплект:1

Примечание:

№ на схеме:15

Наименование:SUPPORT CPL

Каталожный номер:80294

Комплект:1

Примечание:

№ на схеме:16

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:2

Примечание:

№ на схеме:16.1

Наименование:HEATING CABLE FOR MIRROR

Каталожный номер:81714

Комплект:2

Примечание:

№ на схеме:16.2

Наименование:LOWER RETAINER

Каталожный номер:81715

Комплект:2

Примечание:

№ на схеме:17

Наименование:MIRROR SUPPORT LHS

Каталожный номер:98010

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:MIRROR SUPPORT RHS

Каталожный номер:98011

Комплект:1

Примечание:

№ на схеме:18

Наименование:SUPPORT WEDGE

Каталожный номер:70375

Комплект:2

Примечание:

№ на схеме:19

Наименование:ELECTRIC SIGNAL DEVICE

Каталожный номер:92953

Комплект:1

Примечание:

№ на схеме:20

Наименование:DISC TYPE HORN

Каталожный номер:13191

Комплект:1

Примечание:

№ на схеме:21

Наименование:COLOR MONITOR

Каталожный номер:102578

Комплект:1

Примечание:

№ на схеме:22

Наименование:COLOR CAMERA

Каталожный номер:96907

Комплект:1

Примечание:

№ на схеме:23

Наименование:BATTERY 12V/220AH

Каталожный номер:33016

Комплект:2

Примечание:

№ на схеме:24

Наименование:BATTERY MASTER SWITCH

Каталожный номер:19199

Комплект:1

Примечание:

№ на схеме:25

Наименование:BATTERY GROUND STRAP 300mm

Каталожный номер:19382

Комплект:1

Примечание:

№ на схеме:26

Наименование:PARKING AID -ASSEMBLY

Каталожный номер:102487

Комплект:1

Примечание:

№ на схеме:27

Наименование:CONTROL UNIT -PARKING AID

Каталожный номер:101679

Комплект:1

Примечание:

№ на схеме:28

Наименование:SENSOR EXTENSION CABLE

Каталожный номер:101682

Комплект:4

Примечание:

№ на схеме:29

Наименование:ULTRASONIC SENSOR -PARKING AID

Каталожный номер:101680

Комплект:4

Примечание:

№ на схеме:30

Наименование:DISPLAY -PARKING AID

Каталожный номер:101681

Комплект:1

Примечание:

№ на схеме:31

Наименование:DISPLAY EXTENSION CABLE

Каталожный номер:101683

Комплект:1

Примечание:
