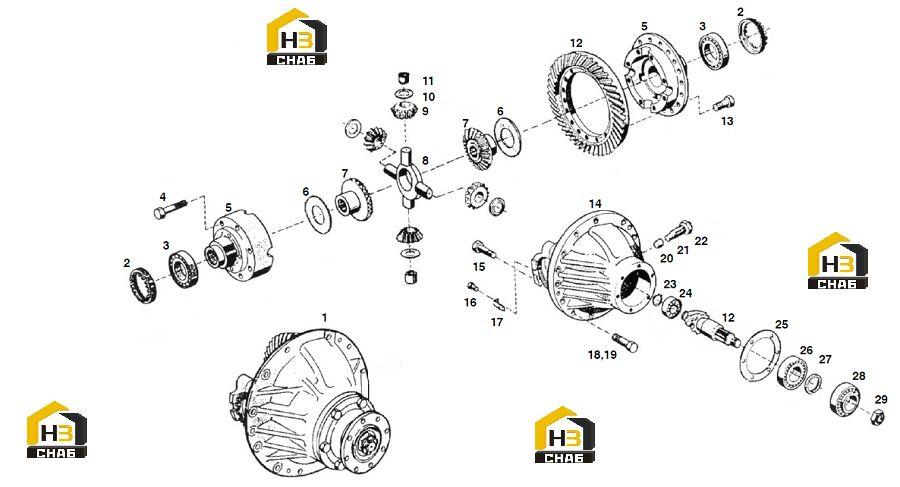

Редуктор переднего моста

← Мост передний в сборе Вал распределительный переднего моста →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE DRIVE, CPL

Каталожный номер:113128

Комплект:1

Примечание:

№ на схеме:2

Наименование:SET COLLAR

Каталожный номер:76168

Комплект:2

Примечание:

№ на схеме:3

Наименование:TAPERED ROLLER BEARING

Каталожный номер:21535

Комплект:2

Примечание:

№ на схеме:4

Наименование:SOCKET HEAD SCREW

Каталожный номер:19944

Комплект:12

Примечание:

№ на схеме:5

Наименование:DIFF. CASE

Каталожный номер:89499

Комплект:1

Примечание:

№ на схеме:6

Наименование:STOP WASHER

Каталожный номер:88956

Комплект:2

Примечание:

№ на схеме:7

Наименование:DIFF. SIDE GEAR

Каталожный номер:76156

Комплект:2

Примечание:

№ на схеме:8

Наименование:DIFF. CROSS

Каталожный номер:76158

Комплект:1

Примечание:

№ на схеме:9

Наименование:DIFF. PINION

Каталожный номер:76157

Комплект:4

Примечание:

№ на схеме:10

Наименование:STOP WASHER

Каталожный номер:76155

Комплект:4

Примечание:

№ на схеме:11

Наименование:BUSHING

Каталожный номер:76159

Комплект:4

Примечание:

№ на схеме:12

Наименование:BEVEL PINION-CROWN WHEEL SET

Каталожный номер:19768

Комплект:1

Примечание:

№ на схеме:13

Наименование:DIFF. CASE

Каталожный номер:88955

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEX.HEAD SCREW

Каталожный номер:10047

Комплект:16

Примечание:

№ на схеме:15

Наименование:DRIVING CASE

Каталожный номер:80262

Комплект:1

Примечание:

№ на схеме:16

Наименование:HEX.HEAD BOLT

Каталожный номер:32189

Комплект:4

Примечание:

№ на схеме:17

Наименование:HEX.HEAD SCREW

Каталожный номер:14759

Комплект:2

Примечание:

№ на схеме:18

Наименование:LOCKING PLATE

Каталожный номер:76169

Комплект:2

Примечание:

№ на схеме:19

Наименование:HEX.HEAD SCREW

Каталожный номер:13844

Комплект:12

Примечание:

№ на схеме:20

Наименование:HEX.HEAD BOLT

Каталожный номер:36732

Комплект:7

Примечание:

№ на схеме:21

Наименование:CAP

Каталожный номер:88958

Комплект:1

Примечание:

№ на схеме:22

Наименование:SOPPORTING PIN

Каталожный номер:88957

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEXAGON NUT

Каталожный номер:26208

Комплект:1

Примечание:

№ на схеме:24

Наименование:CIRCLIP

Каталожный номер:88961

Комплект:1

Примечание:

№ на схеме:25

Наименование:ROLLER BEARING

Каталожный номер:88960

Комплект:1

Примечание:

№ на схеме:26

Наименование:SHIM

Каталожный номер:88959

Комплект:1

Примечание:

№ на схеме:27

Наименование:TAPERED ROLLER BEARING

Каталожный номер:35731

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPACER RING

Каталожный номер:26600

Комплект:1

Примечание:

№ на схеме:29

Наименование:TAPERED ROLLER BEARING

Каталожный номер:25357

Комплект:1

Примечание:

№ на схеме:30

Наименование:CASTLE NUT

Каталожный номер:37197

Комплект:1

Примечание:
