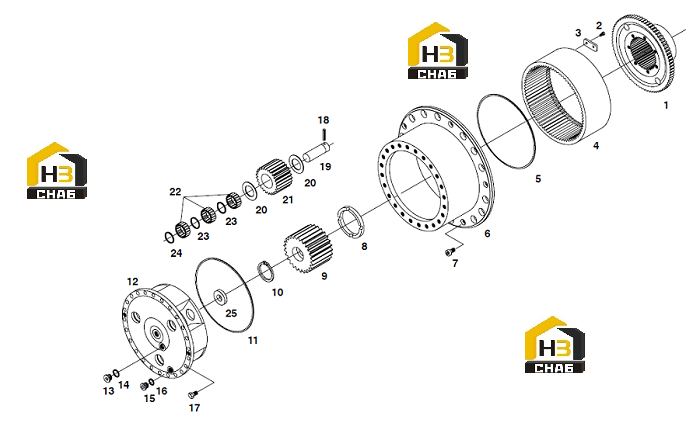

Редуктор бортовой

← Вал распределительный переднего моста Тормоза →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GEAR CARRIER

Каталожный номер:113127

Комплект:2

Примечание:

№ на схеме:2

Наименование:HEX.HEAD SCREW

Каталожный номер:14759

Комплект:12

Примечание:

№ на схеме:3

Наименование:BRACKET

Каталожный номер:92714

Комплект:6

Примечание:

№ на схеме:4

Наименование:INTERNAL RING GEAR

Каталожный номер:25715

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-RING

Каталожный номер:88925

Комплект:2

Примечание:

№ на схеме:6

Наименование:ADAPTER

Каталожный номер:92712

Комплект:2

Примечание:

№ на схеме:7

Наименование:SOCKET HEAD SCREW

Каталожный номер:301059

Комплект:2

Примечание:

№ на схеме:8

Наименование:STOP RING

Каталожный номер:79752

Комплект:2

Примечание:

№ на схеме:9

Наименование:SUN GEAR

Каталожный номер:92713

Комплект:2

Примечание:

№ на схеме:10

Наименование:CIRCLIP

Каталожный номер:35811

Комплект:2

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:20762

Комплект:2

Примечание:

№ на схеме:12

Наименование:PLANETARY HOUSING

Каталожный номер:92711

Комплект:2

Примечание:

№ на схеме:13

Наименование:SCREW PLUG

Каталожный номер:10789

Комплект:2

Примечание:

№ на схеме:14

Наименование:SEAL RING

Каталожный номер:11355

Комплект:2

Примечание:

№ на схеме:15

Наименование:SCREW PLUG

Каталожный номер:10537

Комплект:2

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:50300

Комплект:2

Примечание:

№ на схеме:17

Наименование:HEX.HEAD SCREW

Каталожный номер:45148

Комплект:60

Примечание:

№ на схеме:18

Наименование:DOWEL PIN

Каталожный номер:94728

Комплект:8

Примечание:

№ на схеме:19

Наименование:PLANETARY PIN

Каталожный номер:14743

Комплект:8

Примечание:

№ на схеме:20

Наименование:STOP WASHER

Каталожный номер:37200

Комплект:16

Примечание:

№ на схеме:21

Наименование:PLANET GEAR

Каталожный номер:25666

Комплект:8

Примечание:

№ на схеме:22

Наименование:NEEDLE BEARING

Каталожный номер:69723

Комплект:18

Примечание:

№ на схеме:23

Наименование:RING

Каталожный номер:96614

Комплект:12

Примечание:

№ на схеме:24

Наименование:O-RING

Каталожный номер:20693

Комплект:8

Примечание:

№ на схеме:25

Наименование:STOP WASHER

Каталожный номер:14749

Комплект:2

Примечание:
