Подвеска двигателя и трансмиссии

← Двигатель tcd 2015 v06 4v Воздухоочиститель в сборе →

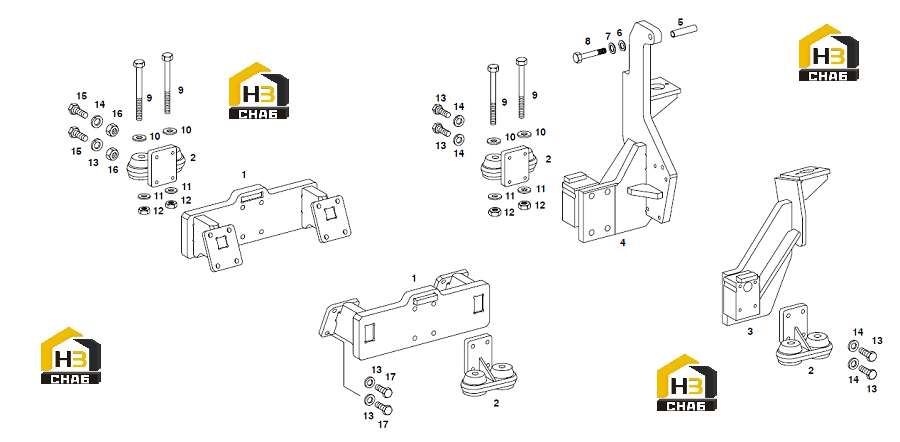

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE MOUNTING

Каталожный номер:109640

Комплект:2

Примечание:

№ на схеме:2

Наименование:ENGINE MOUNTING

Каталожный номер:10480

Комплект:4

Примечание:

№ на схеме:3

Наименование:TRANSMISSION SUSPENSION L.H.S.

Каталожный номер:86908

Комплект:1

Примечание:

№ на схеме:4

Наименование:TRANSMISSION SUSPENSION R.H.S.

Каталожный номер:101035

Комплект:1

Примечание:

№ на схеме:5

Наименование:SLEEVE

Каталожный номер:93683

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:11486

Комплект:1

Примечание:

№ на схеме:7

Наименование:LOCKING WASHER

Каталожный номер:83121

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEX.HEAD BOLT

Каталожный номер:70881

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEX.HEAD BOLT

Каталожный номер:32042

Комплект:8

Примечание:

№ на схеме:10

Наименование:WASHER

Каталожный номер:43803

Комплект:8

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:11486

Комплект:8

Примечание:

№ на схеме:12

Наименование:LOCKING NUT

Каталожный номер:203006

Комплект:8

Примечание:

№ на схеме:13

Наименование:HEX.HEAD SCREW

Каталожный номер:14776

Комплект:8

Примечание:

№ на схеме:14

Наименование:LOCKING WASHER

Каталожный номер:83119

Комплект:16

Примечание:

№ на схеме:15

Наименование:HEX.HEAD SCREW

Каталожный номер:38038

Комплект:8

Примечание:

№ на схеме:16

Наименование:HEX.HEAD SCREW

Каталожный номер:43712

Комплект:8

Примечание:

№ на схеме:17

Наименование:SOCKET HEAD SCREW

Каталожный номер:20290

Комплект:16

Примечание:
