Панель приборная

Панель приборная

← Кабина и оборудование Стеклоочиститель и омыватель стекла →

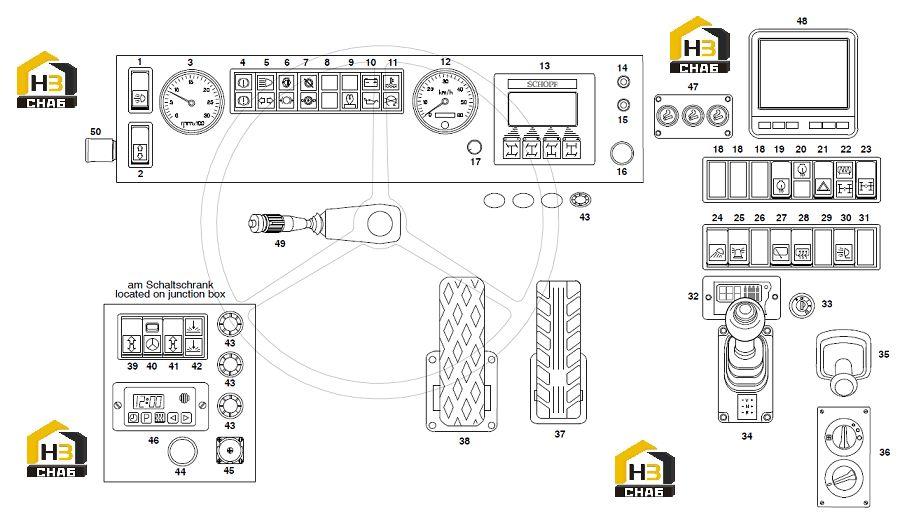

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TOGGLE SWITCH
Каталожный номер:53525
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.1
Наименование:SYMBOL LAMP
Каталожный номер:32249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:PUSH SWITCH
Каталожный номер:65246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2.1
Наименование:SYMBOL DIRECTION INDICATOR
Каталожный номер:82244
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:REVOLUTION COUNTER
Каталожный номер:80954
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4.1
Наименование:SYMBOL BRAKE SYSTEM TROUBLE
Каталожный номер:59289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4.2
Наименование:SYMBOL BRAKE SYSTEM TROUBLE
Каталожный номер:59289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5.1
Наименование:SYMBOL HIGH BEAM
Каталожный номер:53516
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5.2
Наименование:SYMBOL DIRECTION INDICATOR
Каталожный номер:53517
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.1
Наименование:SYMBOL BRAKE LINING CONTROL
Каталожный номер:69485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.2
Наименование:SYMBOL-OILPRESS.CONTROL
Каталожный номер:69464
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7.1
Наименование:SYMBOL SHUTDOWN TRANSMISSION
Каталожный номер:65243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7.2
Наименование:SYMBOL TRANSMISS. OIL PRESSURE
Каталожный номер:53519
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8.1
Наименование:INSERT WITHOUT SYMBOL BLACK
Каталожный номер:53531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8.2
Наименование:INSERT WITHOUT SYMBOL JELLOW
Каталожный номер:53530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9.1
Наименование:INSERT WITHOUT SYMBOL BLACK
Каталожный номер:53531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9.2
Наименование:SYMBOL PREHEATING (GLOW PLUG)
Каталожный номер:55791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10.1
Наименование:SYMBOL BATTERY
Каталожный номер:53520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10.2
Наименование:SYMBOL LUBRICATION, OIL
Каталожный номер:59290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.1
Наименование:SYMBOL TEMPERATUR
Каталожный номер:203284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.2
Наименование:SYMBOL ENGINE STOP
Каталожный номер:59292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SPEEDOMETER
Каталожный номер:80953
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CONSOLE
Каталожный номер:86368
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SIGNAL LIGHT WITH LED RED
Каталожный номер:90083
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SIGNAL LIGHT WITH LED YELLOW
Каталожный номер:90084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CONTROL LIGHT RED CPL.
Каталожный номер:105287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16.1
Наименование:CONTROL LIGHT 30 MM
Каталожный номер:105282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16.2
Наименование:LAMP GLASS RED
Каталожный номер:105283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16.3
Наименование:BULB 5W
Каталожный номер:108354
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:POTENTIOMETER LIN 4.7K
Каталожный номер:94063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17.1
Наименование:BUTTON WITH SCALE
Каталожный номер:95986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17.2
Наименование:FRONT CAP WITH SCALE
Каталожный номер:95987
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:COVER -BLACK
Каталожный номер:22312
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.1
Наименование:SYMBOL GLOW PLUG
Каталожный номер:88510
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20.1
Наименование:SYMBOL GLOW PLUG
Каталожный номер:88510
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20.2
Наименование:INSERT WITHOUT SYMBOL BLACK
Каталожный номер:53531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:TOGGLE SWITCH
Каталожный номер:53523
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21.1
Наименование:SYMBOL HAZARD WARNING
Каталожный номер:59297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22.1
Наименование:SYMBOL WINDOW HEATING
Каталожный номер:59287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22.2
Наименование:SYMBOL DIFFERENTIAL LOCK
Каталожный номер:53529
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:TOGGLE SWITCH
Каталожный номер:53523
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23.1
Наименование:SYMBOL DIFFERENTIAL LOCK
Каталожный номер:53529
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24.1
Наименование:SYMBOL WORK LAMP
Каталожный номер:53528
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25.1
Наименование:SYMBOL ROTARY BEACON
Каталожный номер:59293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:COVER -BLACK
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:TOGGLE SWITCH
Каталожный номер:78628
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27.1
Наименование:SYMBOL WINDSCREEN WIPER /REAR
Каталожный номер:203289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:TOGGLE SWITCH
Каталожный номер:55146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28.1
Наименование:SYMBOL WINDOW HEATING
Каталожный номер:49245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:COVER -BLACK
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30.1
Наименование:SYMBOL FRONT WORK LAMP
Каталожный номер:203283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:COVER -BLACK
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:DISPLAY -PARKING AID
Каталожный номер:101681
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:STARTER SWITCH
Каталожный номер:69806
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:GEAR SHIFT ASSY. VTS-3
Каталожный номер:86413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34.1
Наименование:BELLOWS
Каталожный номер:94753
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:HAND BRAKE VALVE
Каталожный номер:61609
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:CONTROL PANEL
Каталожный номер:81903
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:ESF PEDAL CPL
Каталожный номер:95910
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:FOOT BRAKE VALVE
Каталожный номер:76516
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:PUSH SWITCH
Каталожный номер:65246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39.1
Наименование:SYMBOL JACK
Каталожный номер:65241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:TOGGLE SWITCH
Каталожный номер:59540
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40.1
Наименование:SYMBOL EMERGENCY STEERING
Каталожный номер:59294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:PUSH SWITCH
Каталожный номер:65246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41.1
Наименование:SYMBOL JACK
Каталожный номер:65241
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42.1
Наименование:SYMBOL HYDR. JACKING
Каталожный номер:59512
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:BUZZER
Каталожный номер:54184
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:ILLUMINATED PUSHBUTTON, RED
Каталожный номер:93704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:PLUG-IN CONNECTOR
Каталожный номер:83442
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:DIGITAL TIMER 24V
Каталожный номер:63807
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46.1
Наименование:SUPPORT,HEAT EXCHANGER
Каталожный номер:63575
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:CIGARETTE LIGHTER
Каталожный номер:103958
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:COLOR MONITOR
Каталожный номер:96906
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:DIP HORN AND INDICATOR SWITCH F. 38MM
Каталожный номер:86601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:PUSH BUTTON, RED
Каталожный номер:46978
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50.1
Наименование:SWITCH ELEMENT
Каталожный номер:56509
Комплект:1
Примечание:
