Каркас рамы

← Устройство сцепное Балласт (вес 60-70 т) →

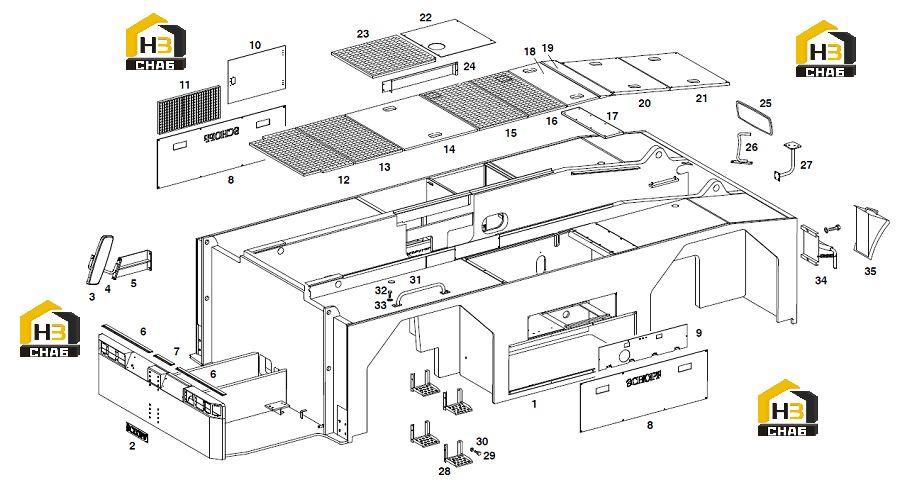

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRAME SHORT

Каталожный номер:107028

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:FRAME CPL

Каталожный номер:101300

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:PLATFORM FRONT

Каталожный номер:102200

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:ASSEMBLY

Каталожный номер:102100

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCHOPF NAMEPLATE

Каталожный номер:22988

Комплект:2

Примечание:

№ на схеме:3

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:1

Примечание:

№ на схеме:4

Наименование:MIRROR SUPPORT

Каталожный номер:95306

Комплект:1

Примечание:

№ на схеме:5

Наименование:EXTENSION

Каталожный номер:104394

Комплект:1

Примечание:

№ на схеме:6

Наименование:SEALING BRUSH

Каталожный номер:83964

Комплект:2

Примечание:

№ на схеме:7

Наименование:SEALING BRUSH L= 360mm

Каталожный номер:91325

Комплект:1

Примечание:

№ на схеме:8

Наименование:COVER PLATE CPL

Каталожный номер:95631

Комплект:2

Примечание:

№ на схеме:9

Наименование:COVER BATTERY CASE

Каталожный номер:98249

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:RECESS

Каталожный номер:80442

Комплект:2

Примечание:

№ на схеме:9.2

Наименование:CHAIN

Каталожный номер:21828

Комплект:1

Примечание:

№ на схеме:9.3

Наименование:LOCK

Каталожный номер:10014

Комплект:1

Примечание:

№ на схеме:10

Наименование:COVER

Каталожный номер:108391

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:RECESS

Каталожный номер:80442

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:HINGE 60X60

Каталожный номер:80617

Комплект:2

Примечание:

№ на схеме:10.3

Наименование:LOCK

Каталожный номер:10014

Комплект:1

Примечание:

№ на схеме:10.4

Наименование:KEY

Каталожный номер:10015

Комплект:1

Примечание:

№ на схеме:11

Наименование:GRATE

Каталожный номер:80426

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:CLAMP

Каталожный номер:80034

Комплект:4

Примечание:

№ на схеме:12

Наименование:GRATE

Каталожный номер:80539

Комплект:1

Примечание:

№ на схеме:13

Наименование:GRATE

Каталожный номер:80537

Комплект:1

Примечание:

№ на схеме:14

Наименование:ALUM COVER

Каталожный номер:80531

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:MAGNET

Каталожный номер:78762

Комплект:4

Примечание:

№ на схеме:15

Наименование:GRATE

Каталожный номер:96865

Комплект:1

Примечание:

№ на схеме:16

Наименование:GRATE

Каталожный номер:82282

Комплект:1

Примечание:

№ на схеме:17

Наименование:COVER PLATE

Каталожный номер:86375

Комплект:1

Примечание:

№ на схеме:18

Наименование:ALUM COVER

Каталожный номер:86337

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:MAGNET

Каталожный номер:78762

Комплект:4

Примечание:

№ на схеме:19

Наименование:ALUM PLATE

Каталожный номер:86336

Комплект:1

Примечание:

№ на схеме:20

Наименование:ALUM COVER

Каталожный номер:86339

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:MAGNET

Каталожный номер:78762

Комплект:4

Примечание:

№ на схеме:21

Наименование:ALUM COVER

Каталожный номер:91857

Комплект:1

Примечание:

№ на схеме:22

Наименование:COVER PLATE F. AIR CLEANER

Каталожный номер:86335

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:MAGNET

Каталожный номер:78762

Комплект:4

Примечание:

№ на схеме:23

Наименование:GRATE

Каталожный номер:108780

Комплект:1

Примечание:

№ на схеме:24

Наименование:COVER HOOD

Каталожный номер:108779

Комплект:1

Примечание:

№ на схеме:25

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:LOWER RETAINER

Каталожный номер:81715

Комплект:1

Примечание:

№ на схеме:26

Наименование:MIRROR SUPPORT

Каталожный номер:95306

Комплект:1

Примечание:

№ на схеме:27

Наименование:BRACKET FOR REAR-MIRROR

Каталожный номер:81594

Комплект:1

Примечание:

№ на схеме:28

Наименование:FOLDING GRID

Каталожный номер:40448

Комплект:4

Примечание:

№ на схеме:29

Наименование:HEXAGON HEAD BOLT

Каталожный номер:10022

Комплект:16

Примечание:

№ на схеме:30

Наименование:LOCKING WASHER

Каталожный номер:83117

Комплект:16

Примечание:

№ на схеме:31

Наименование:HANDLE

Каталожный номер:64778

Комплект:1

Примечание:

№ на схеме:32

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:2

Примечание:

№ на схеме:33

Наименование:SAFETY WASHER

Каталожный номер:10060

Комплект:2

Примечание:

№ на схеме:34

Наименование:RETAINER F. CHOCK

Каталожный номер:309068

Комплект:2

Примечание:

№ на схеме:35

Наименование:CHOCK

Каталожный номер:91182

Комплект:2

Примечание:
