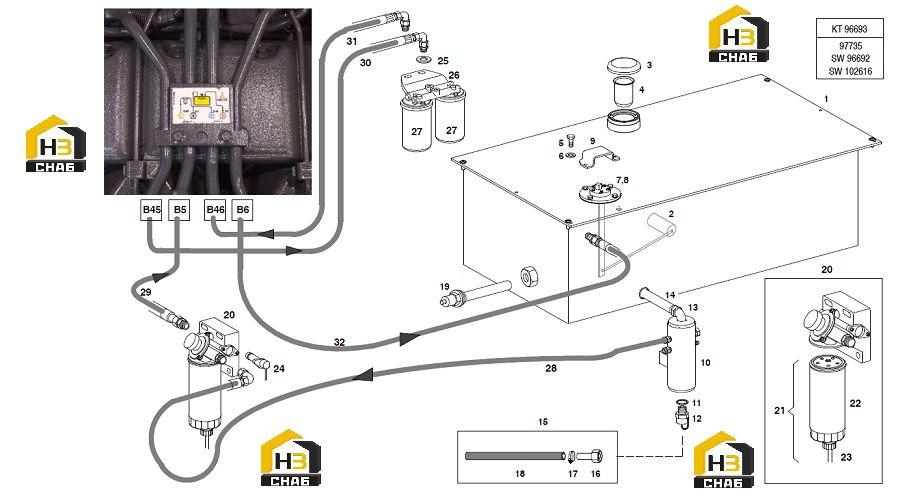

Бак топливный и фильтр

← Соединение мембраной Система выхлопа →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FUEL TANK CPL.

Каталожный номер:96693

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:FUEL TANK

Каталожный номер:96694

Комплект:1

Примечание:

№ на схеме:2

Наименование:FUEL INDICATOR

Каталожный номер:10491

Комплект:1

Примечание:

№ на схеме:2.2

Наименование:FUEL INDICATOR

Каталожный номер:91486

Комплект:1

Примечание:

№ на схеме:3

Наименование:FILLER CAP

Каталожный номер:21788

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:CHAIN

Каталожный номер:318899

Комплект:1

Примечание:

№ на схеме:4

Наименование:FILLER STRAINER

Каталожный номер:21786

Комплект:1

Примечание:

№ на схеме:5

Наименование:HEXAGON HEAD BOLT

Каталожный номер:11043

Комплект:5

Примечание:

№ на схеме:6

Наименование:SAFETY WASHER

Каталожный номер:10060

Комплект:5

Примечание:

№ на схеме:7

Наименование:FLANGE

Каталожный номер:10487

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET

Каталожный номер:10377

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER PLATE

Каталожный номер:61172

Комплект:1

Примечание:

№ на схеме:10

Наименование:DIRT BOWL

Каталожный номер:90574

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL RING

Каталожный номер:11355

Комплект:1

Примечание:

№ на схеме:12

Наименование:OIL DRAIN

Каталожный номер:60823

Комплект:1

Примечание:

№ на схеме:13

Наименование:ANGLE UNION

Каталожный номер:65510

Комплект:1

Примечание:

№ на схеме:14

Наименование:THREADED PIPE

Каталожный номер:20578

Комплект:1

Примечание:

№ на схеме:15

Наименование:DRAIN HOSE CPL

Каталожный номер:98914

Комплект:1

Примечание:

№ на схеме:16

Наименование:COUPLING PIECE

Каталожный номер:60824

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE CLIP

Каталожный номер:21660

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEATING HOSE

Каталожный номер:98605

Комплект:1

Примечание:

№ на схеме:19

Наименование:TANK HEATING

Каталожный номер:312476

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:SEAL RING

Каталожный номер:37940

Комплект:1

Примечание:

№ на схеме:20

Наименование:FUEL-PREFILTER

Каталожный номер:110701

Комплект:1

Примечание:

№ на схеме:21

Наименование:FILTER-KIT

Каталожный номер:110705

Комплект:1

Примечание:

№ на схеме:22

Наименование:CARTRIDGE

Каталожный номер:109299

Комплект:1

Примечание:

№ на схеме:23

Наименование:SENSOR CABLE

Каталожный номер:109300

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEATER-FUEL (D-WAX)THERMOLINE

Каталожный номер:111217

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:O-RING

Каталожный номер:110703

Комплект:1

Примечание:

№ на схеме:24.2

Наименование:COUPLER SOCKET

Каталожный номер:110704

Комплект:1

Примечание:

№ на схеме:25

Наименование:SEAL RING

Каталожный номер:88312

Комплект:2

Примечание:

№ на схеме:26

Наименование:FILTER HEAD

Каталожный номер:95732

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPIN ON FUEL FILTER

Каталожный номер:91782

Комплект:2

Примечание:

№ на схеме:28

Наименование:HOSE

Каталожный номер:95713

Комплект:1

Примечание:

№ на схеме:29

Наименование:HOSE

Каталожный номер:89653

Комплект:1

Примечание:

№ на схеме:30

Наименование:HOSE

Каталожный номер:95712

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE

Каталожный номер:95710

Комплект:1

Примечание:

№ на схеме:32

Наименование:HOSE

Каталожный номер:95711

Комплект:1

Примечание:
