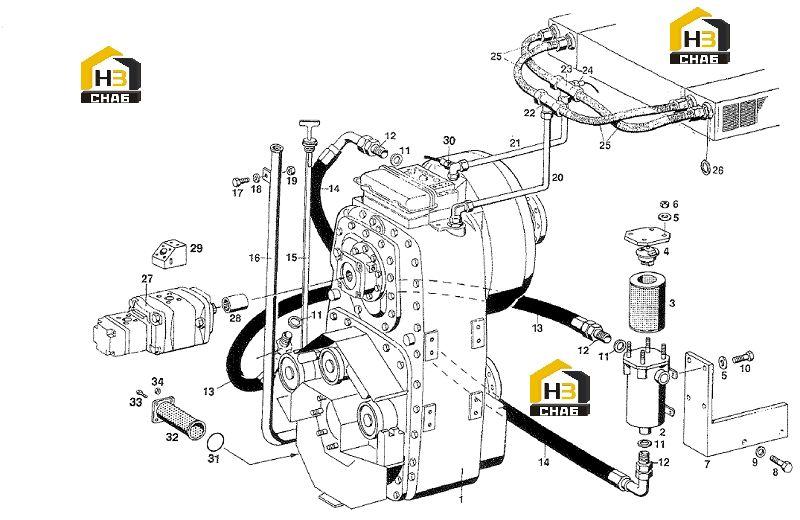

Трансмиссия преобразователя

← Соединение диафрагмы Тормоз трансмиссионный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONVERT.TRANSMISSION ZF-4WG 65

Каталожный номер:78688

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLEANER

Каталожный номер:32254

Комплект:1

Примечание:

№ на схеме:3

Наименование:FILTER ELEMENT (TRANSM. ZF)

Каталожный номер:23518

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER WITH OVERPRESS.VALVE

Каталожный номер:20409

Комплект:1

Примечание:

№ на схеме:4.1

Наименование:O-RING

Каталожный номер:33818

Комплект:1

Примечание:

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:10064

Комплект:8

Примечание:

№ на схеме:6

Наименование:HEXAGON NUT

Каталожный номер:10061

Комплект:4

Примечание:

№ на схеме:7

Наименование:RETAINER

Каталожный номер:61290

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEX.HEAD SCREW

Каталожный номер:20068

Комплект:2

Примечание:

№ на схеме:9

Наименование:SPRING WASHER

Каталожный номер:10433

Комплект:2

Примечание:

№ на схеме:10

Наименование:HEX.HEAD SCREW

Каталожный номер:11043

Комплект:4

Примечание:

№ на схеме:11

Наименование:SEAL RING

Каталожный номер:10311

Комплект:4

Примечание:

№ на схеме:12

Наименование:CONNECTING PIECE

Каталожный номер:61311

Комплект:4

Примечание:

№ на схеме:13

Наименование:HYDRAULIC HOSE

Каталожный номер:61307

Комплект:1

Примечание:

№ на схеме:14

Наименование:HYDRAULIC HOSE

Каталожный номер:61308

Комплект:1

Примечание:

№ на схеме:15

Наименование:OIL DIPSTICK

Каталожный номер:61888

Комплект:1

Примечание:

№ на схеме:16

Наименование:OIL LEVEL TUBE

Каталожный номер:6182S

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEX.HEAD BOLT

Каталожный номер:19976

Комплект:2

Примечание:

№ на схеме:18

Наименование:WASHER

Каталожный номер:11064

Комплект:2

Примечание:

№ на схеме:19

Наименование:HEXAGON NUT

Каталожный номер:10036

Комплект:2

Примечание:

№ на схеме:20

Наименование:TUBE D=35 MM

Каталожный номер:61892

Комплект:1

Примечание:

№ на схеме:21

Наименование:TUBE D=35 MM

Каталожный номер:61894

Комплект:1

Примечание:

№ на схеме:22

Наименование:SCREW JOINT

Каталожный номер:22873

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:UNION NUT

Каталожный номер:22875

Комплект:3

Примечание:

№ на схеме:22.2

Наименование:LOCKING RING

Каталожный номер:22884

Комплект:3

Примечание:

№ на схеме:23

Наименование:SCREW JOINT

Каталожный номер:61893

Комплект:1

Примечание:

№ на схеме:23.1

Наименование:UNION NUT

Каталожный номер:22875

Комплект:1

Примечание:

№ на схеме:23.2

Наименование:LOCKING RING

Каталожный номер:22884

Комплект:1

Примечание:

№ на схеме:24

Наименование:TRANSMITTER F.TEMPERATUR GAUGE

Каталожный номер:59689

Комплект:1

Примечание:

№ на схеме:25

Наименование:HYDRAULIC HOSE

Каталожный номер:80346

Комплект:4

Примечание:

№ на схеме:26

Наименование:SEAL RING

Каталожный номер:13810

Комплект:4

Примечание:

№ на схеме:27

Наименование:HYDRAULIC PUMP

Каталожный номер:63956

Комплект:1

Примечание:

№ на схеме:27.1

Наименование:SEALING SET

Каталожный номер:66318

Комплект:1

Примечание:

№ на схеме:28

Наименование:BUSHING

Каталожный номер:62355

Комплект:1

Примечание:

№ на схеме:29

Наименование:CONNECTOR

Каталожный номер:65367

Комплект:1

Примечание:

№ на схеме:29.1

Наименование:O-RING

Каталожный номер:20688

Комплект:1

Примечание:

№ на схеме:29.2

Наименование:SOCKET HEAD SCREW

Каталожный номер:19922

Комплект:4

Примечание:

№ на схеме:29.3

Наименование:SAFETY WASHER

Каталожный номер:10373

Комплект:4

Примечание:

№ на схеме:30

Наименование:TEMPERATURE SWITCH

Каталожный номер:43977

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-RING

Каталожный номер:20742

Комплект:1

Примечание:

№ на схеме:32

Наименование:MAGNET FILTER ELEMENT

Каталожный номер:37999

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEX.HEAD SCREW

Каталожный номер:25678

Комплект:2

Примечание:

№ на схеме:34

Наименование:HEXAGON NUT

Каталожный номер:10061

Комплект:2

Примечание:
