Тормоз дисковой

← Кулак поворотный Шины и диски →

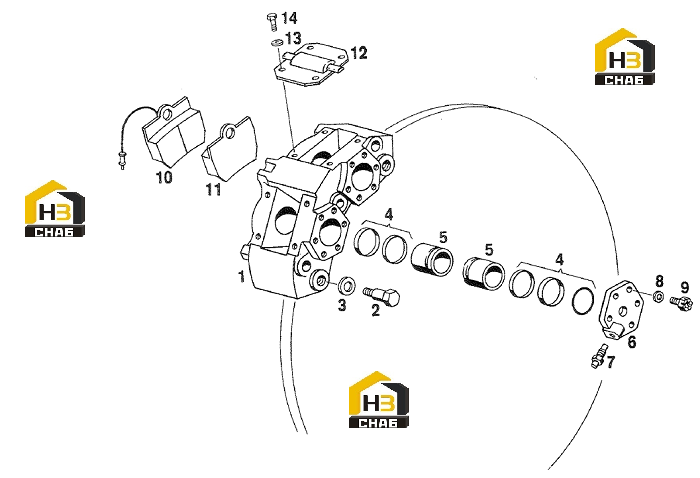

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DISC BRAKE, L.H.S.

Каталожный номер:69894

Комплект:2

Примечание:

№ на схеме:1.1

Наименование:DISC BRAKE, R.H.S.

Каталожный номер:69895

Комплект:2

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:35772

Комплект:8

Примечание:

№ на схеме:3

Наименование:SPRING WASHER

Каталожный номер:52451

Комплект:8

Примечание:

№ на схеме:4

Наименование:REPAIR KIT

Каталожный номер:60566

Комплект:2

Примечание:

№ на схеме:5

Наименование:SET OF PISTONS

Каталожный номер:52464

Комплект:2

Примечание:

№ на схеме:6

Наименование:COVER

Каталожный номер:52466

Комплект:2

Примечание:

№ на схеме:7

Наименование:BREATHER VALVE

Каталожный номер:69899

Комплект:4

Примечание:

№ на схеме:8

Наименование:SPRING WASHER

Каталожный номер:21191

Комплект:12

Примечание:

№ на схеме:9

Наименование:HEX.HEAD BOLT

Каталожный номер:35872

Комплект:12

Примечание:

№ на схеме:10

Наименование:BRAKE LINING

Каталожный номер:S9896

Комплект:1

Примечание:

№ на схеме:11

Наименование:BRAKE LINING CPL

Каталожный номер:60565

Комплект:3

Примечание:

№ на схеме:12

Наименование:COVER

Каталожный номер:69897

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:COVER

Каталожный номер:69898

Комплект:1

Примечание:

№ на схеме:12.2

Наименование:SLIDING PAD

Каталожный номер:74141

Комплект:2

Примечание:

№ на схеме:13

Наименование:DISC

Каталожный номер:69900

Комплект:8

Примечание:

№ на схеме:14

Наименование:SCREW

Каталожный номер:69901

Комплект:8

Примечание:
