Топливопровод

← Система выхлопная Поддон масляный →

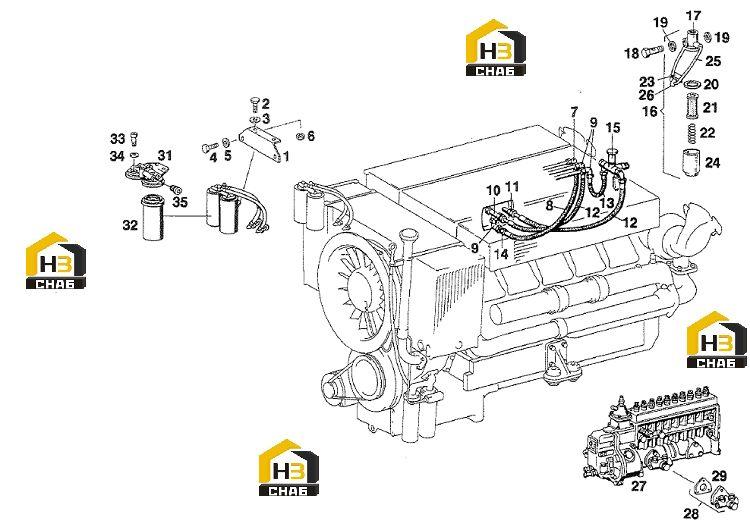

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RETAINER

Каталожный номер:58619

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEX.HEAD SCREW

Каталожный номер:10063

Комплект:2

Примечание:

№ на схеме:3

Наименование:SPRING WASHER

Каталожный номер:10064

Комплект:2

Примечание:

№ на схеме:4

Наименование:HEX.HEAD SCREW

Каталожный номер:10336

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPRING WASHER

Каталожный номер:10023

Комплект:2

Примечание:

№ на схеме:6

Наименование:HEXAGON NUT

Каталожный номер:10036

Комплект:2

Примечание:

№ на схеме:7

Наименование:SCREW JOINT

Каталожный номер:10163

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:UNION NUT

Каталожный номер:10234

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:LOCKING RING

Каталожный номер:10235

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:61944

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW JOINT

Каталожный номер:10161

Комплект:2

Примечание:

№ на схеме:9.1

Наименование:SCREW NUT

Каталожный номер:10085

Комплект:2

Примечание:

№ на схеме:9.2

Наименование:LOCKING RING

Каталожный номер:10086

Комплект:2

Примечание:

№ на схеме:10

Наименование:SCREW JOINT

Каталожный номер:10174

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:SCREW NUT

Каталожный номер:10085

Комплект:3

Примечание:

№ на схеме:10.2

Наименование:LOCKING RING

Каталожный номер:10086

Комплект:3

Примечание:

№ на схеме:11

Наименование:SCREW JOINT

Каталожный номер:10228

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:SCREW NUT

Каталожный номер:10085

Комплект:2

Примечание:

№ на схеме:11.2

Наименование:LOCKING RING

Каталожный номер:10086

Комплект:2

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:51890

Комплект:2

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:21454

Комплект:1

Примечание:

№ на схеме:14

Наименование:SCREW JOINT

Каталожный номер:10233

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:SCREW NUT

Каталожный номер:10085

Комплект:1

Примечание:

№ на схеме:14.2

Наименование:LOCKING RING

Каталожный номер:10086

Комплект:1

Примечание:

№ на схеме:14.3

Наименование:UNION NUT

Каталожный номер:10234

Комплект:1

Примечание:

№ на схеме:14.4

Наименование:LOCKING RING

Каталожный номер:10235

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL PUMP

Каталожный номер:24335

Комплект:1

Примечание:

№ на схеме:16

Наименование:BODY

Каталожный номер:43686

Комплект:1

Примечание:

№ на схеме:17

Наименование:COVER

Каталожный номер:43687

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOLLOW SCREW

Каталожный номер:60074

Комплект:1

Примечание:

№ на схеме:19

Наименование:SEAL RING

Каталожный номер:24930

Комплект:2

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:43688

Комплект:1

Примечание:

№ на схеме:21

Наименование:FILTER ELEMENT FOR PRECLEANER'

Каталожный номер:43689

Комплект:1

Примечание:

№ на схеме:22

Наименование:HELICAL SPRING

Каталожный номер:43690

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMPING NUT

Каталожный номер:43691

Комплект:1

Примечание:

№ на схеме:24

Наименование:BODY

Каталожный номер:43686

Комплект:1

Примечание:

№ на схеме:25

Наименование:CLAMPING YOKE

Каталожный номер:43693

Комплект:1

Примечание:

№ на схеме:26

Наименование:STUD

Каталожный номер:43692

Комплект:1

Примечание:

№ на схеме:27

Наименование:INJECTION PUMP

Каталожный номер:80885

Комплект:1

Примечание:

№ на схеме:28

Наименование:LIFT PUMP

Каталожный номер:60075

Комплект:1

Примечание:

№ на схеме:29

Наименование:GASKET

Каталожный номер:39598

Комплект:1

Примечание:

№ на схеме:30

Наименование:NOT SERVICED

Каталожный номер:00000

Комплект:0

Примечание:

№ на схеме:31

Наименование:FUEL-FILTER HEAD

Каталожный номер:10527

Комплект:1

Примечание:

№ на схеме:32

Наименование:FUEL FILTER CARDRIDGE

Каталожный номер:10528

Комплект:2

Примечание:

№ на схеме:33

Наименование:SOCKET HEAD SCREW

Каталожный номер:41886

Комплект:2

Примечание:

№ на схеме:34

Наименование:SEAL RING

Каталожный номер:43633

Комплект:2

Примечание:

№ на схеме:35

Наименование:SCREW PLUG

Каталожный номер:26105

Комплект:4

Примечание:
