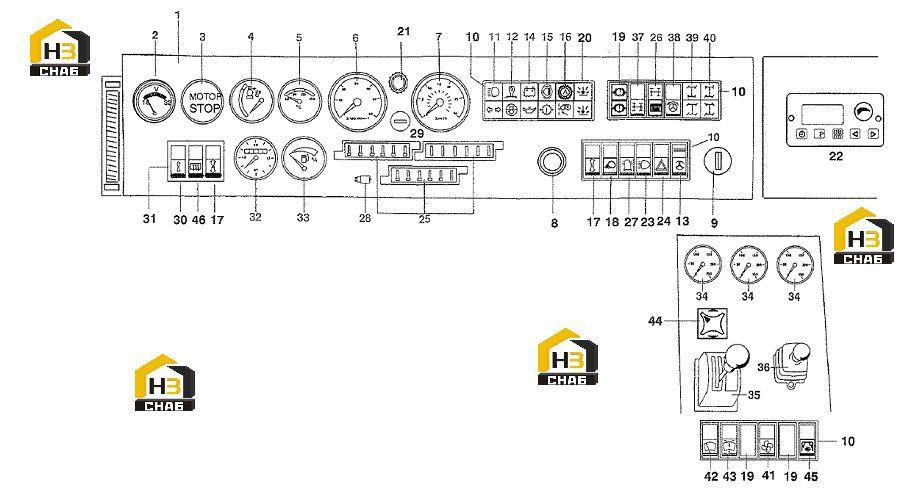

Панель приборная (часть 1)

← Обогрев передней части кабины Управление рулевое →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:INSTRUMENT PANEL

Каталожный номер:83895

Комплект:1

Примечание:

№ на схеме:2

Наименование:VOLTMETER

Каталожный номер:63184

Комплект:1

Примечание:

№ на схеме:3

Наименование:ENGINE STORER

Каталожный номер:49297

Комплект:1

Примечание:

№ на схеме:4

Наименование:TEMPERATURE GAUGE ZYL. HEAD

Каталожный номер:56513

Комплект:1

Примечание:

№ на схеме:5

Наименование:TEMPERATURE GAUGE 50-150

Каталожный номер:61047

Комплект:1

Примечание:

№ на схеме:6

Наименование:REVOLUTION COUNTER

Каталожный номер:80954

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPEEDOMETER

Каталожный номер:80953

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:SCREW RING

Каталожный номер:80955

Комплект:2

Примечание:

№ на схеме:8

Наименование:CONTROL LIGHT

Каталожный номер:10984

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:LIGHT BULB

Каталожный номер:24085

Комплект:1

Примечание:

№ на схеме:9

Наименование:STARTER SWITCH

Каталожный номер:69806

Комплект:1

Примечание:

№ на схеме:10

Наименование:INSTALLATION FRAME

Каталожный номер:53513

Комплект:4

Примечание:

№ на схеме:11

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:SYMBOL HIGH BEAM

Каталожный номер:53516

Комплект:1

Примечание:

№ на схеме:11.2

Наименование:SYMBOL DIRECTION INDICATOR

Каталожный номер:53517

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:SYMBOL PREHEATING (GLOW PLUG)

Каталожный номер:55791

Комплект:1

Примечание:

№ на схеме:12.2

Наименование:SYMBOL AIR CLEANER

Каталожный номер:59288

Комплект:1

Примечание:

№ на схеме:13

Наименование:TOGGLE SWITCH

Каталожный номер:59540

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:SYMBOL EMERGENCY STEERING

Каталожный номер:59294

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:14.1

Наименование:SYMBOL BATTERY

Каталожный номер:53520

Комплект:1

Примечание:

№ на схеме:14.2

Наименование:SYMBOL LUBRICATION, OIL

Каталожный номер:59290

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:SYMBOL BRAKE LINING CONTROL

Каталожный номер:69485

Комплект:1

Примечание:

№ на схеме:15.2

Наименование:SYMBOL TRANSMISS. OIL PRESSURE

Каталожный номер:53519

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:SYMBOL TRANSMISS. MODUS

Каталожный номер:81501

Комплект:1

Примечание:

№ на схеме:16.2

Наименование:SYMBOL SPEED LIMITER

Каталожный номер:65240

Комплект:1

Примечание:

№ на схеме:17

Наименование:PUSH SWITCH

Каталожный номер:65246

Комплект:2

Примечание:

№ на схеме:17.1

Наименование:SYMBOL JACK

Каталожный номер:65241

Комплект:2

Примечание:

№ на схеме:18

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:18.1

Наименование:SYMBOL WORK LAMP

Каталожный номер:53528

Комплект:1

Примечание:

№ на схеме:19

Наименование:COVER

Каталожный номер:22312

Комплект:3

Примечание:

№ на схеме:20

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:SYMBOL HYDR. JACKING

Каталожный номер:59512

Комплект:1

Примечание:

№ на схеме:20.2

Наименование:SYMBOL HYDR. JACKING

Каталожный номер:59512

Комплект:1

Примечание:

№ на схеме:21

Наименование:BUZZER

Каталожный номер:54184

Комплект:2

Примечание:

№ на схеме:22

Наименование:SELECTOR SWITCH

Каталожный номер:63807

Комплект:1

Примечание:

№ на схеме:23

Наименование:TOGGLE SWITCH

Каталожный номер:53525

Комплект:1

Примечание:

№ на схеме:23.1

Наименование:SYMBOL LAMP

Каталожный номер:32249

Комплект:1

Примечание:

№ на схеме:24

Наименование:TOGGLE SWITCH

Каталожный номер:53523

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:SYMBOL HAZARD WARNING

Каталожный номер:59297

Комплект:1

Примечание:

№ на схеме:25

Наименование:FUSE BOX

Каталожный номер:64503

Комплект:3

Примечание:

№ на схеме:25.1

Наименование:ADAPTER F. FUSE BOX

Каталожный номер:79424

Комплект:3

Примечание:

№ на схеме:26

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:26.1

Наименование:SYMBOL DIFFERENTIAL-LOCK

Каталожный номер:63011

Комплект:1

Примечание:

№ на схеме:26.2

Наименование:SYMBOL WINDOW HEATING

Каталожный номер:59287

Комплект:1

Примечание:

№ на схеме:27

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:27.1

Наименование:SYMBOL ROTARY BEACON

Каталожный номер:59293

Комплект:1

Примечание:

№ на схеме:28

Наименование:FUSE 10 A

Каталожный номер:54249

Комплект:18

Примечание:

№ на схеме:29

Наименование:SCREW PLUG

Каталожный номер:59167

Комплект:1

Примечание:

№ на схеме:29.1

Наименование:COUNTER NUT

Каталожный номер:59126

Комплект:1

Примечание:

№ на схеме:30

Наименование:PUSH SWITCH

Каталожный номер:65246

Комплект:1

Примечание:

№ на схеме:30.1

Наименование:SYMBOL DIRECTION INDICATOR

Каталожный номер:82244

Комплект:1

Примечание:

№ на схеме:31

Наименование:FRAME

Каталожный номер:56063

Комплект:1

Примечание:

№ на схеме:32

Наименование:OPERATION HOURMETER

Каталожный номер:55614

Комплект:1

Примечание:

№ на схеме:33

Наименование:FUEL GAUGE

Каталожный номер:58400

Комплект:1

Примечание:

№ на схеме:34

Наименование:PRESSURE GAUGE

Каталожный номер:10971

Комплект:3

Примечание:

№ на схеме:35

Наименование:MASTER CONTROLLER

Каталожный номер:70424

Комплект:1

Примечание:

№ на схеме:36

Наименование:HAND BRAKE VALVE

Каталожный номер:61609

Комплект:1

Примечание:

№ на схеме:37

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:37.1

Наименование:SYMBOL DIFFERENTIAL-LOCK

Каталожный номер:63011

Комплект:1

Примечание:

№ на схеме:38

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:38.1

Наименование:SYMBOL STEERING SELECTION

Каталожный номер:53521

Комплект:1

Примечание:

№ на схеме:39

Наименование:CONTROL .LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:39.1

Наименование:SYMBOL SINGLE STEERING

Каталожный номер:62704

Комплект:1

Примечание:

№ на схеме:39.2

Наименование:SYMBOL CRAB STEERING

Каталожный номер:62706

Комплект:1

Примечание:

№ на схеме:40

Наименование:CONTROL .LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:40.1

Наименование:SYMBOL SINGLE STEERING

Каталожный номер:62704

Комплект:1

Примечание:

№ на схеме:40.2

Наименование:SYMBOL ALL WHEEL STEERING

Каталожный номер:62705

Комплект:1

Примечание:

№ на схеме:41

Наименование:TOGGLE SWITCH

Каталожный номер:53525

Комплект:1

Примечание:

№ на схеме:41.1

Наименование:SYMBOL BLOWER

Каталожный номер:56292

Комплект:1

Примечание:

№ на схеме:42

Наименование:TOGGLE SWITCH

Каталожный номер:53524

Комплект:1

Примечание:

№ на схеме:42.1

Наименование:SYMBOL WINDSCREEN WIPER

Каталожный номер:25305

Комплект:1

Примечание:

№ на схеме:43

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:43.1

Наименование:SYMBOL WINDSCREEN WASHER

Каталожный номер:55124

Комплект:1

Примечание:

№ на схеме:44

Наименование:DOUBLE SWITCH WITH WIRE

Каталожный номер:78131

Комплект:1

Примечание:

№ на схеме:45

Наименование:TOGGIE SWITCH

Каталожный номер:63126

Комплект:1

Примечание:

№ на схеме:45.1

Наименование:SYMBOL FAN (CEILING)

Каталожный номер:78589

Комплект:1

Примечание:

№ на схеме:46

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:46.1

Наименование:SYMBOL WINDOW HEATING

Каталожный номер:49245

Комплект:1

Примечание:
