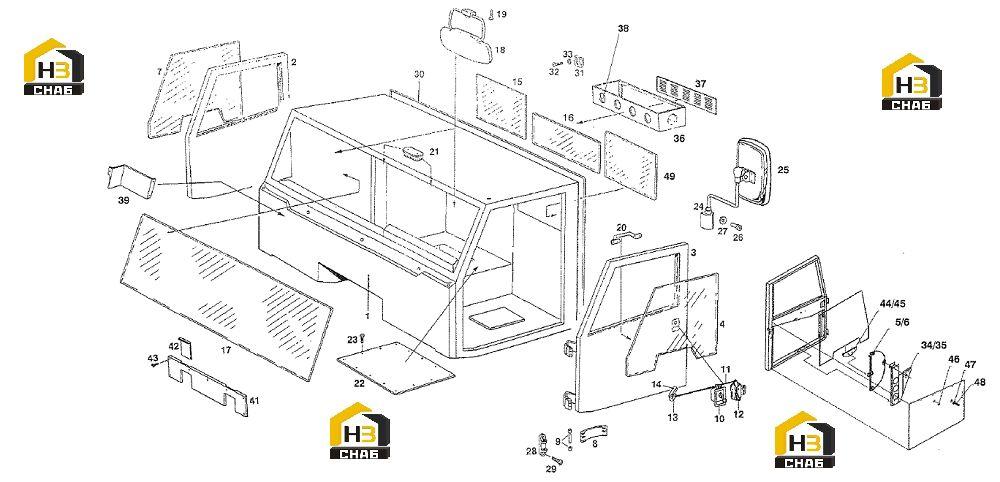

Кабина водителя (часть 1)

← Балласт Оборудование кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DRIVER'S CABIN

Каталожный номер:79399

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:CABIN FRAME

Каталожный номер:83699

Комплект:1

Примечание:

№ на схеме:2

Наименование:DOOR, RH

Каталожный номер:83700

Комплект:1

Примечание:

№ на схеме:3

Наименование:DOOR, LH

Каталожный номер:83701

Комплект:1

Примечание:

№ на схеме:4

Наименование:WINDOW

Каталожный номер:61764

Комплект:1

Примечание:

№ на схеме:5

Наименование:WINDOW LIFTER

Каталожный номер:85162

Комплект:1

Примечание:

№ на схеме:6

Наименование:WINDOW LIFTER

Каталожный номер:85165

Комплект:1

Примечание:

№ на схеме:7

Наименование:WINDOW, R.H.S.

Каталожный номер:62168

Комплект:1

Примечание:

№ на схеме:8

Наименование:DOOR STRAP

Каталожный номер:10858

Комплект:2

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:10861

Комплект:2

Примечание:

№ на схеме:10

Наименование:RECESS

Каталожный номер:61768

Комплект:2

Примечание:

№ на схеме:11

Наименование:CONNECTING ROD, L.H.S.

Каталожный номер:62169

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:CONNECTING ROD.,

Каталожный номер:62170

Комплект:1

Примечание:

№ на схеме:12

Наименование:LOCK L.H.S.

Каталожный номер:61766

Комплект:1

Примечание:

№ на схеме:12.1

Наименование:LOCK R.H.S.

Каталожный номер:62171

Комплект:1

Примечание:

№ на схеме:13

Наименование:ROD L.H.S.

Каталожный номер:61767

Комплект:1

Примечание:

№ на схеме:13.1

Наименование:ROD R.H.S.

Каталожный номер:62172

Комплект:1

Примечание:

№ на схеме:14

Наименование:HANDLE

Каталожный номер:50161

Комплект:2

Примечание:

№ на схеме:15

Наименование:REAR WINDOW PANE

Каталожный номер:62173

Комплект:1

Примечание:

№ на схеме:16

Наименование:REAR WINDOW, MIDDLE

Каталожный номер:78179

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEATED FRONT WINDOW PANE

Каталожный номер:63457

Комплект:1

Примечание:

№ на схеме:18

Наименование:SUN VISOR

Каталожный номер:61795

Комплект:2

Примечание:

№ на схеме:19

Наименование:COUNTERSUNK SCREW

Каталожный номер:59743

Комплект:4

Примечание:

№ на схеме:20

Наименование:HANDLE

Каталожный номер:50164

Комплект:2

Примечание:

№ на схеме:21

Наименование:INSIDE LIGHT

Каталожный номер:62163

Комплект:2

Примечание:

№ на схеме:22

Наименование:INSIDE LINING, CENTRE PART

Каталожный номер:62164

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEX.HEAD SCREW

Каталожный номер:10478

Комплект:2

Примечание:

№ на схеме:24

Наименование:MIRROR SUPPORT

Каталожный номер:70376

Комплект:2

Примечание:

№ на схеме:24.1

Наименование:SUPPORT WEDGE

Каталожный номер:70375

Комплект:2

Примечание:

№ на схеме:25

Наименование:HEATED/ADJUSTABLE DRIV. MIRROR

Каталожный номер:78130

Комплект:2

Примечание:

№ на схеме:26

Наименование:COUNTERSUNK SCREW

Каталожный номер:10901

Комплект:8

Примечание:

№ на схеме:27

Наименование:SPRING WASHER

Каталожный номер:10023

Комплект:8

Примечание:

№ на схеме:28

Наименование:RETAINER L.H.S.

Каталожный номер:50147

Комплект:2

Примечание:

№ на схеме:29

Наименование:CROSS RECESSED COUNTERSUNK SCR

Каталожный номер:61774

Комплект:4

Примечание:

№ на схеме:30

Наименование:EDGE PROTECTION

Каталожный номер:62296

Комплект:1

Примечание:

№ на схеме:31

Наименование:PEG

Каталожный номер:49411

Комплект:2

Примечание:

№ на схеме:32

Наименование:COUNTERSUNK SCREW

Каталожный номер:24191

Комплект:2

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:10925

Комплект:2

Примечание:

№ на схеме:34

Наименование:HOLDING DEVICE R.H.S.

Каталожный номер:85163

Комплект:1

Примечание:

№ на схеме:35

Наименование:HOLDING DEVICE L.H.S.

Каталожный номер:85166

Комплект:1

Примечание:

№ на схеме:36

Наименование:COVER R.H.S./L.H.S.

Каталожный номер:83702

Комплект:2

Примечание:

№ на схеме:36.1

Наименование:RADIAL TWIN FAN 24V

Каталожный номер:76845

Комплект:1

Примечание:

№ на схеме:37

Наименование:GILL PLATE

Каталожный номер:72886

Комплект:1

Примечание:

№ на схеме:38

Наименование:COVER

Каталожный номер:83703

Комплект:1

Примечание:

№ на схеме:39

Наименование:COVER PLATE

Каталожный номер:64611

Комплект:1

Примечание:

№ на схеме:40

Наименование:NOT SERVICED

Каталожный номер:00000

Комплект:0

Примечание:

№ на схеме:41

Наименование:GUARD PLATE

Каталожный номер:85249

Комплект:1

Примечание:

№ на схеме:42

Наименование:SAFETY PLATE, CABIN LIFT

Каталожный номер:85218

Комплект:2

Примечание:

№ на схеме:43

Наименование:COUNTERSUNK SCREW

Каталожный номер:11085

Комплект:13

Примечание:

№ на схеме:44

Наименование:HOIST R.H.S.

Каталожный номер:85161

Комплект:1

Примечание:

№ на схеме:45

Наименование:HOIST L.H.S.

Каталожный номер:85164

Комплект:1

Примечание:

№ на схеме:46

Наименование:PLUG

Каталожный номер:85160

Комплект:1

Примечание:

№ на схеме:47

Наименование:COLLAR CPL

Каталожный номер:85159

Комплект:1

Примечание:

№ на схеме:48

Наименование:HELICAL SPRING

Каталожный номер:84300

Комплект:1

Примечание:

№ на схеме:49

Наименование:HEATED REAR WINDOW PANE

Каталожный номер:69795

Комплект:1

Примечание:
