Бак гидравлический

Бак гидравлический

← Бак топливный Подогрев предварительный →

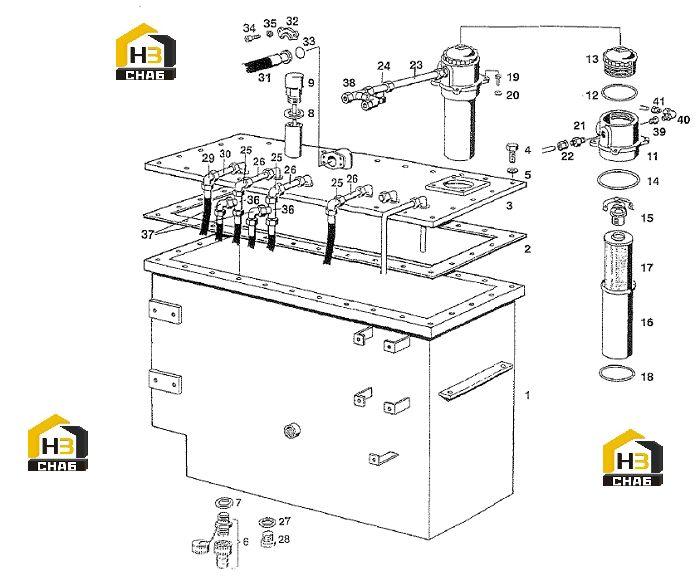

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:HYDRAULIC OIL TANK
Каталожный номер:84959
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:GASKET
Каталожный номер:64253
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:FUEL TANK COVER
Каталожный номер:64251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:HEX.HEAD SCREW
Каталожный номер:10063
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:13511
Комплект:30
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:OIL DRAIN
Каталожный номер:60823
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.1
Наименование:COUPLING PIECE
Каталожный номер:60824
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SEAL RING
Каталожный номер:11355
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:SEAL RING
Каталожный номер:10311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:OIL DIPSTICK
Каталожный номер:58428
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:RETURN FILTER CPI
Каталожный номер:10318
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:FILTER BODY
Каталожный номер:10321
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-RING
Каталожный номер:10320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:FILTER COVER
Каталожный номер:10319
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-RING
Каталожный номер:10317
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:CLAMP
Каталожный номер:10322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FILTER TUBE
Каталожный номер:10324
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:FILTER ELEMENT (RETURN FILTER)
Каталожный номер:10323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-RING
Каталожный номер:10325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:HEX.HEAD SCREW
Каталожный номер:10211
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:SEAL RING
Каталожный номер:10327
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:REDUCING PIECE
Каталожный номер:22864
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:SCREW JOINT
Каталожный номер:22860
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22.1
Наименование:UNION NUT
Каталожный номер:14465
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22.2
Наименование:LOCKING RING
Каталожный номер:14466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:TUBE D=28
Каталожный номер:32960
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:SCREW JOINT
Каталожный номер:22857
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SCREW JOINT
Каталожный номер:10123
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:25.1
Наименование:UNION NUT
Каталожный номер:10066
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:25.2
Наименование:LOCKING RING
Каталожный номер:10067
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:TUBE D=15
Каталожный номер:10101
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:SEAL RING
Каталожный номер:10526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:SCREW PLUG
Каталожный номер:19912
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:SCREW JOINT
Каталожный номер:22856
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29.1
Наименование:UNION NUT
Каталожный номер:14465
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29.2
Наименование:LOCKING RING
Каталожный номер:14466
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:TUBE 0-18
Каталожный номер:62282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:HYDRAULIC HOSE
Каталожный номер:64468
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:HALF FLANGE
Каталожный номер:24995
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:O-RING
Каталожный номер:24201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:SOCKET HEAD SCREW
Каталожный номер:26157
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:SAFETY WASHER
Каталожный номер:10485
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:SCREW JOINT
Каталожный номер:10080
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:SCREW JOINT
Каталожный номер:10068
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:SOCKET ADJUSTIBEL
Каталожный номер:69137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:SCREW-IN NIPPLE
Каталожный номер:69791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:SCREW JOINT
Каталожный номер:10161
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:SCREW JOINT
Каталожный номер:10233
Комплект:1
Примечание:
