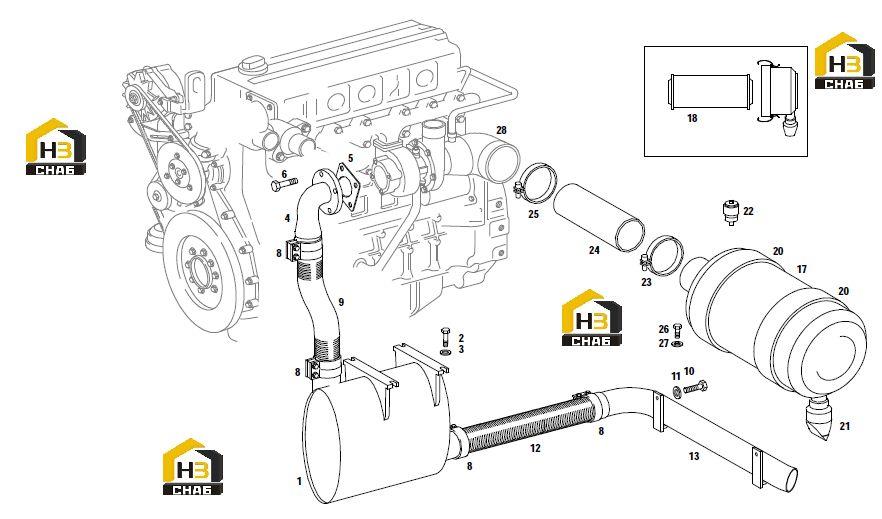

Система выхлопная и воздухоочиститель

← Бак топливный Система охлаждения двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EXHAUST SILENCER

Каталожный номер:93100

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:RETAINER

Каталожный номер:93990

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:HEX.HEAD SCREW

Каталожный номер:10386

Комплект:3

Примечание:

№ на схеме:1.3

Наименование:LOCKING WASHER

Каталожный номер:83117

Комплект:3

Примечание:

№ на схеме:1.4

Наименование:WASHER

Каталожный номер:11064

Комплект:3

Примечание:

№ на схеме:2

Наименование:HEXAGON HEAD BOLT

Каталожный номер:10420

Комплект:4

Примечание:

№ на схеме:2.1

Наименование:LOCKING WASHER

Каталожный номер:83119

Комплект:4

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:10421

Комплект:4

Примечание:

№ на схеме:4

Наименование:EXHAUST ELBOW

Каталожный номер:110699

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:109258

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEX.HEAD BOLT

Каталожный номер:60086

Комплект:4

Примечание:

№ на схеме:8

Наименование:CLAMP, WIDE

Каталожный номер:76573

Комплект:4

Примечание:

№ на схеме:9

Наименование:FLEXIBLE HOSE

Каталожный номер:120804

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON HEAD BOLT

Каталожный номер:11043

Комплект:2

Примечание:

№ на схеме:11

Наименование:LOCKING WASHER

Каталожный номер:83118

Комплект:2

Примечание:

№ на схеме:12

Наименование:FLEXIBLE HOSE

Каталожный номер:120805

Комплект:1

Примечание:

№ на схеме:13

Наименование:END TUBE

Каталожный номер:94094

Комплект:1

Примечание:

№ на схеме:17

Наименование:AIR CLEANER 13"

Каталожный номер:93300

Комплект:1

Примечание:

№ на схеме:18

Наименование:AIR CLEANER MAIN ELEMENT

Каталожный номер:83414

Комплект:1

Примечание:

№ на схеме:20

Наименование:RETAINER FOR AIR CLEANER

Каталожный номер:83453

Комплект:2

Примечание:

№ на схеме:21

Наименование:DUST CAP

Каталожный номер:94727

Комплект:1

Примечание:

№ на схеме:22

Наименование:ELECTR. RESTRICTION INDICATOR

Каталожный номер:86330

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:21647

Комплект:1

Примечание:

№ на схеме:24

Наименование:HOSE

Каталожный номер:94099

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:PIPE SOCKET

Каталожный номер:94090

Комплект:1

Примечание:

№ на схеме:25

Наименование:HOSE CLIP

Каталожный номер:45834

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON HEAD BOLT

Каталожный номер:10478

Комплект:4

Примечание:

№ на схеме:26.1

Наименование:LOCKING WASHER

Каталожный номер:83117

Комплект:4

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:11064

Комплект:4

Примечание:

№ на схеме:28

Наименование:MANIFOLD

Каталожный номер:106780

Комплект:1

Примечание:

№ на схеме:28.1

Наименование:HOSE CLIP

Каталожный номер:89616

Комплект:1

Примечание:
