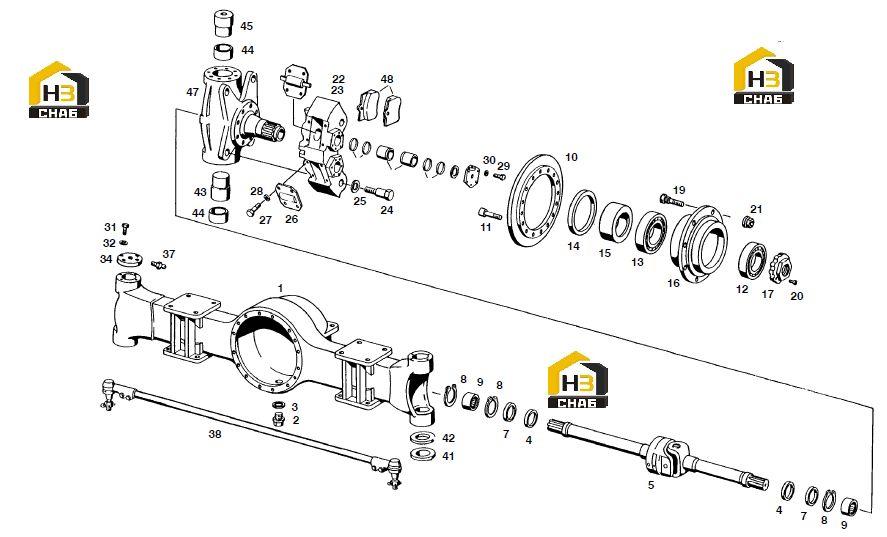

Мост передний и задний в разборе

← Мост передний и задний Дифференциал →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE BOX

Каталожный номер:94704

Комплект:1

Примечание:

№ на схеме:2

Наименование:SCREW PLUG

Каталожный номер:10537

Комплект:1

Примечание:

№ на схеме:3

Наименование:WASHER

Каталожный номер:50300

Комплект:1

Примечание:

№ на схеме:4

Наименование:WIPER RING

Каталожный номер:76421

Комплект:4

Примечание:

№ на схеме:5

Наименование:JOINT SHAFT

Каталожный номер:92399

Комплект:2

Примечание:

№ на схеме:7

Наименование:WIPER RING

Каталожный номер:45152

Комплект:4

Примечание:

№ на схеме:8

Наименование:SNAP RING

Каталожный номер:10541

Комплект:6

Примечание:

№ на схеме:9

Наименование:BUSHING

Каталожный номер:76422

Комплект:4

Примечание:

№ на схеме:10

Наименование:BRAKE DISC

Каталожный номер:69877

Комплект:2

Примечание:

№ на схеме:11

Наименование:SOCKET HEAD SCREW

Каталожный номер:88923

Комплект:32

Примечание:

№ на схеме:12

Наименование:TAPERED ROLLER BEARING

Каталожный номер:94706

Комплект:2

Примечание:

№ на схеме:13

Наименование:TAPERED ROLLER BEARING

Каталожный номер:21531

Комплект:2

Примечание:

№ на схеме:14

Наименование:WIPER RING

Каталожный номер:79567

Комплект:2

Примечание:

№ на схеме:14.1

Наименование:WIPER RING

Каталожный номер:94705

Комплект:2

Примечание:

№ на схеме:15

Наименование:SPACER RING

Каталожный номер:79568

Комплект:2

Примечание:

№ на схеме:16

Наименование:WHEEL HUB

Каталожный номер:79747

Комплект:2

Примечание:

№ на схеме:17

Наименование:GROOVED NUT

Каталожный номер:79566

Комплект:2

Примечание:

№ на схеме:19

Наименование:WHEEL BOLT

Каталожный номер:80752

Комплект:24

Примечание:

№ на схеме:20

Наименование:SOCKET HEAD SCREW

Каталожный номер:80785

Комплект:2

Примечание:

№ на схеме:21

Наименование:WHEEL NUT

Каталожный номер:52936

Комплект:24

Примечание:

№ на схеме:22

Наименование:BRAKE SADDLE CPL

Каталожный номер:94226

Комплект:2

Примечание:

№ на схеме:23

Наименование:BRAKE SADDLE CPL

Каталожный номер:94227

Комплект:2

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:35772

Комплект:8

Примечание:

№ на схеме:25

Наименование:SPRING WASHER

Каталожный номер:52451

Комплект:8

Примечание:

№ на схеме:26

Наименование:COVER PLATE

Каталожный номер:84628

Комплект:8

Примечание:

№ на схеме:27

Наименование:HEXAGON HEAD BOLT

Каталожный номер:10848

Комплект:32

Примечание:

№ на схеме:28

Наименование:WASHER

Каталожный номер:94720

Комплект:32

Примечание:

№ на схеме:34

Наименование:COVER

Каталожный номер:94709

Комплект:1

Примечание:

№ на схеме:37

Наименование:GREASE NIPPLE

Каталожный номер:20292

Комплект:4

Примечание:

№ на схеме:38

Наименование:TRACK ROD

Каталожный номер:92400

Комплект:1

Примечание:

№ на схеме:38.1

Наименование:BALL JOINT (left-hand-thread)

Каталожный номер:111882

Комплект:1

Примечание:

№ на схеме:38.2

Наименование:BALL JOINT (right-hand-thread)

Каталожный номер:111883

Комплект:1

Примечание:

№ на схеме:41

Наименование:STOP WASHER

Каталожный номер:62431

Комплект:2

Примечание:

№ на схеме:42

Наименование:STOP WASHER

Каталожный номер:10577

Комплект:2

Примечание:

№ на схеме:43

Наименование:LOWER KNUCKLE PIN

Каталожный номер:45159

Комплект:2

Примечание:

№ на схеме:44

Наименование:BEARING BUSH

Каталожный номер:10579

Комплект:4

Примечание:

№ на схеме:45

Наименование:KNUCKLE PIN

Каталожный номер:10580

Комплект:2

Примечание:

№ на схеме:47

Наименование:STEERING KNUCKLE

Каталожный номер:79748

Комплект:2

Примечание:

№ на схеме:48

Наименование:BRAKE PAD WITHOUT WEAR INDICATOR

Каталожный номер:84440

Комплект:16

Примечание:

№ на схеме:48.1

Наименование:BRAKE PAD WITH WEAR INDICATOR

Каталожный номер:84627

Комплект:-

Примечание:
