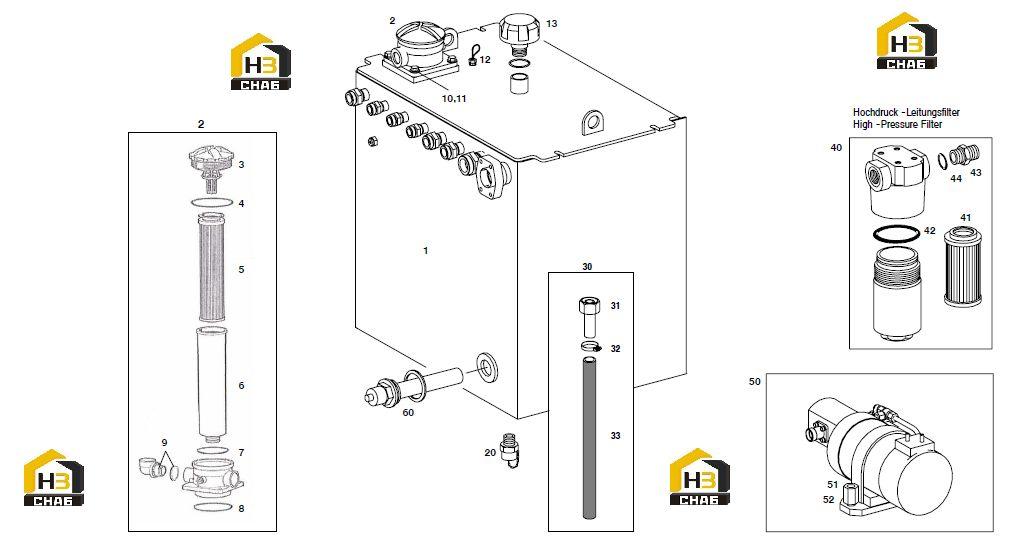

Бак гидравлический

← Цилиндр домкрата Датчик угла поворота →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HYDRAULIC OIL TANK -HEATED

Каталожный номер:96893

Комплект:1

Примечание:

№ на схеме:1

Наименование:HYDRAULIC OIL TANK

Каталожный номер:115129

Комплект:1

Примечание:

№ на схеме:2

Наименование:RETURN FILTER CPL

Каталожный номер:115124

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW-ON PLUG

Каталожный номер:320550

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:10320

Комплект:1

Примечание:

№ на схеме:5

Наименование:FILTER PART

Каталожный номер:115131

Комплект:1

Примечание:

№ на схеме:6

Наименование:FILTER BOWL

Каталожный номер:320551

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-RING

Каталожный номер:320552

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:309969

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONNECTION F. BREATHER FILTER

Каталожный номер:110715

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:13511

Комплект:4

Примечание:

№ на схеме:12

Наименование:OIL DIPSTICK

Каталожный номер:80228

Комплект:1

Примечание:

№ на схеме:13

Наименование:BREATHER FILTER

Каталожный номер:55218

Комплект:1

Примечание:

№ на схеме:20

Наименование:OIL DRAIN

Каталожный номер:60823

Комплект:1

Примечание:

№ на схеме:30

Наименование:DRAIN HOSE CPL

Каталожный номер:98914

Комплект:1

Примечание:

№ на схеме:31

Наименование:COUPLING PIECE

Каталожный номер:60824

Комплект:1

Примечание:

№ на схеме:32

Наименование:HOSE CLIP

Каталожный номер:21660

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEATING HOSE

Каталожный номер:98605

Комплект:1

Примечание:

№ на схеме:40

Наименование:HIGH-PRESSURE FILTER

Каталожный номер:85673

Комплект:1

Примечание:

№ на схеме:41

Наименование:FILTER ELEMENT (HIGH PR.FILT.)

Каталожный номер:85674

Комплект:1

Примечание:

№ на схеме:42

Наименование:O-RING

Каталожный номер:59232

Комплект:1

Примечание:

№ на схеме:43

Наименование:SCREW-IN NIPPLE

Каталожный номер:48234

Комплект:2

Примечание:

№ на схеме:44

Наименование:SEAL RING

Каталожный номер:11203

Комплект:2

Примечание:

№ на схеме:50

Наименование:ELECTRO HYDRO PUMP CPL

Каталожный номер:79099

Комплект:1

Примечание:

№ на схеме:50.1

Наименование:HYDRAULIC PUMP

Каталожный номер:81427

Комплект:1

Примечание:

№ на схеме:50.2

Наименование:DC MOTOR CPL

Каталожный номер:81428

Комплект:1

Примечание:

№ на схеме:50.3

Наименование:COUPLING

Каталожный номер:81429

Комплект:1

Примечание:

№ на схеме:51

Наименование:RETAINER

Каталожный номер:79361

Комплект:1

Примечание:

№ на схеме:52

Наименование:SOCKET HEAD SCREW

Каталожный номер:19944

Комплект:2

Примечание:

№ на схеме:60

Наименование:HEATING ROD G2

Каталожный номер:88644

Комплект:1

Примечание:
