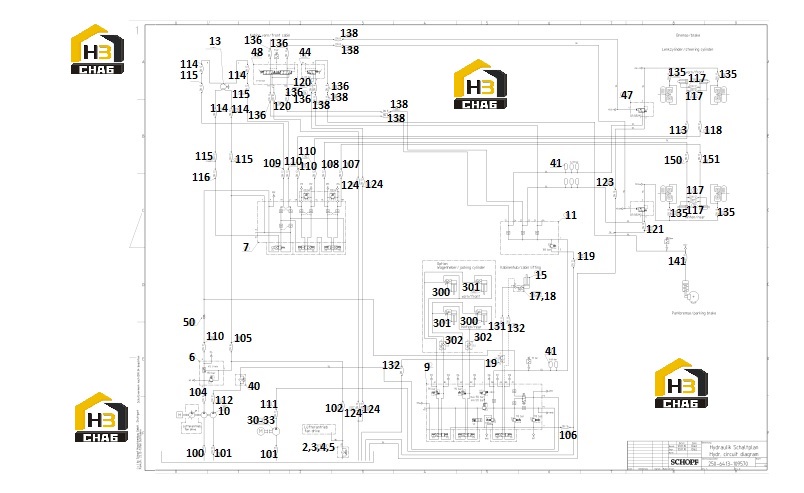

Система гидравлическая f300

← Система привода вентилятора Устройство прицепа сцепное →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING CYLINDER

Каталожный номер:106650

Комплект:4

Примечание:

№ на схеме:1.1

Наименование:SEALING KIT F.STEERING CYL.

Каталожный номер:106759

Комплект:4

Примечание:

№ на схеме:2

Наименование:O-RING

Каталожный номер:10317

Комплект:1

Примечание:

№ на схеме:3

Наименование:RETURN FILTER CPL

Каталожный номер:10318

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:FILTER ELEMENT (RETURN FILTER)

Каталожный номер:10323

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:4

Примечание:

№ на схеме:5

Наименование:SEAL RING

Каталожный номер:10327

Комплект:4

Примечание:

№ на схеме:6

Наименование:CONTR. BLOCK-STEER. PUMP

Каталожный номер:85030

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONTROL BLOCK -STEERING

Каталожный номер:109554

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONTR. BLOCK-CAB.LIFT

Каталожный номер:85027

Комплект:1

Примечание:

№ на схеме:10

Наименование:HYDRAILIC DOUBLE PUMP

Каталожный номер:106033

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:O-RING

Каталожный номер:76959

Комплект:1

Примечание:

№ на схеме:11

Наименование:PROTECTIVE VALVE (3 CIRC.)

Каталожный номер:35718

Комплект:1

Примечание:

№ на схеме:13

Наименование:STEERING ASSY.

Каталожный номер:82979

Комплект:1

Примечание:

№ на схеме:15

Наименование:HYDR. CYLINDER-CABIN LIFT

Каталожный номер:89028

Комплект:1

Примечание:

№ на схеме:15.1

Наименование:SEALING KIT

Каталожный номер:89228

Комплект:1

Примечание:

№ на схеме:17

Наименование:CHECK VALVE

Каталожный номер:70416

Комплект:1

Примечание:

№ на схеме:18

Наименование:REDUCING PIPE

Каталожный номер:82052

Комплект:1

Примечание:

№ на схеме:19

Наименование:FLOW-THROTTLE AND CHECK VALVE

Каталожный номер:73563

Комплект:1

Примечание:

№ на схеме:30

Наименование:ELECTRO HYDRO PUMP CPL

Каталожный номер:79099

Комплект:1

Примечание:

№ на схеме:30.1

Наименование:HYDRAULIC PUMP

Каталожный номер:81427

Комплект:1

Примечание:

№ на схеме:30.2

Наименование:DC MOTOR CPL

Каталожный номер:81428

Комплект:1

Примечание:

№ на схеме:31

Наименование:RETAINER

Каталожный номер:79361

Комплект:1

Примечание:

№ на схеме:32

Наименование:BASE

Каталожный номер:79362

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEX.HEAD SCREW

Каталожный номер:20062

Комплект:2

Примечание:

№ на схеме:40

Наименование:HIGH-PRESSURE FILTER

Каталожный номер:85673

Комплект:1

Примечание:

№ на схеме:40.1

Наименование:FILTER ELEMENT (HIGH PR.FILT.)

Каталожный номер:85674

Комплект:1

Примечание:

№ на схеме:40.2

Наименование:O-RING

Каталожный номер:59232

Комплект:1

Примечание:

№ на схеме:41

Наименование:DIAPHRAGM ACCUMULATOR

Каталожный номер:61037

Комплект:8

Примечание:

№ на схеме:44

Наименование:HAND BRAKE VALVE

Каталожный номер:106641

Комплект:1

Примечание:

№ на схеме:47

Наименование:RELAY VALVE

Каталожный номер:69768

Комплект:2

Примечание:

№ на схеме:48

Наименование:FOOT BRAKE VALVE

Каталожный номер:76516

Комплект:1

Примечание:

№ на схеме:50

Наименование:CHECK VALVE

Каталожный номер:54399

Комплект:1

Примечание:

№ на схеме:100

Наименование:HYDRAULIC HOSE

Каталожный номер:108416

Комплект:1

Примечание:

№ на схеме:101

Наименование:HYDRAULIC HOSE

Каталожный номер:108417

Комплект:2

Примечание:

№ на схеме:102

Наименование:HYDRAULIC HOSE

Каталожный номер:108418

Комплект:1

Примечание:

№ на схеме:104

Наименование:HYDRAULIC HOSE

Каталожный номер:108419

Комплект:1

Примечание:

№ на схеме:105

Наименование:HYDRAULIC HOSE

Каталожный номер:312774

Комплект:1

Примечание:

№ на схеме:106

Наименование:HYDRAULIC HOSE

Каталожный номер:91977

Комплект:1

Примечание:

№ на схеме:107

Наименование:HYDRAULIC HOSE

Каталожный номер:92822

Комплект:1

Примечание:

№ на схеме:108

Наименование:HYDRAULIC HOSE

Каталожный номер:71572

Комплект:1

Примечание:

№ на схеме:109

Наименование:HYDRAULIC HOSE

Каталожный номер:82838

Комплект:1

Примечание:

№ на схеме:110

Наименование:HYDRAULIC HOSE

Каталожный номер:69454

Комплект:4

Примечание:

№ на схеме:111

Наименование:HYDRAULIC HOSE

Каталожный номер:71572

Комплект:1

Примечание:

№ на схеме:112

Наименование:HYDRAULIC HOSE

Каталожный номер:59340

Комплект:1

Примечание:

№ на схеме:113

Наименование:HYDRAULIC HOSE

Каталожный номер:68760

Комплект:1

Примечание:

№ на схеме:114

Наименование:HYDRAULIK HOSE

Каталожный номер:95355

Комплект:4

Примечание:

№ на схеме:115

Наименование:HYDRAULIC HOSE

Каталожный номер:14373

Комплект:4

Примечание:

№ на схеме:116

Наименование:HYDRAULIC HOSE

Каталожный номер:72821

Комплект:1

Примечание:

№ на схеме:117

Наименование:HYDRAULIC HOSE

Каталожный номер:47773

Комплект:4

Примечание:

№ на схеме:118

Наименование:HYDRAULIC HOSE

Каталожный номер:58059

Комплект:1

Примечание:

№ на схеме:119

Наименование:HYDRAULIC HOSE

Каталожный номер:61923

Комплект:1

Примечание:

№ на схеме:120

Наименование:HYDRAULIC HOSE

Каталожный номер:74406

Комплект:1

Примечание:

№ на схеме:121

Наименование:HYDRAULIC HOSE

Каталожный номер:69448

Комплект:1

Примечание:

№ на схеме:122

Наименование:HYDRAULIC HOSE

Каталожный номер:60105

Комплект:1

Примечание:

№ на схеме:123

Наименование:HYDRAULIC HOSE

Каталожный номер:78594

Комплект:1

Примечание:

№ на схеме:124

Наименование:HYDRAULIC HOSE

Каталожный номер:69779

Комплект:4

Примечание:

№ на схеме:131

Наименование:HYDRAULIC HOSE

Каталожный номер:314414

Комплект:1

Примечание:

№ на схеме:132

Наименование:HYDRAULIC HOSE

Каталожный номер:41950

Комплект:2

Примечание:

№ на схеме:135

Наименование:HYDRAULIC HOSE

Каталожный номер:58503

Комплект:4

Примечание:

№ на схеме:136

Наименование:HYDRAULIC HOSE

Каталожный номер:61662

Комплект:4

Примечание:

№ на схеме:137

Наименование:HYDRAULIC HOSE

Каталожный номер:108605

Комплект:2

Примечание:

№ на схеме:138

Наименование:HYDRAULIC HOSE

Каталожный номер:60725

Комплект:6

Примечание:

№ на схеме:141

Наименование:HYDRAULIC HOSE

Каталожный номер:58505

Комплект:1

Примечание:

№ на схеме:150

Наименование:HYDRAULIC HOSE

Каталожный номер:79866

Комплект:1

Примечание:

№ на схеме:151

Наименование:HYDRAULIC HOSE

Каталожный номер:314186

Комплект:1

Примечание:

№ на схеме:300

Наименование:JACK

Каталожный номер:93122

Комплект:2

Примечание:

№ на схеме:301

Наименование:JACK

Каталожный номер:93121

Комплект:2

Примечание:

№ на схеме:302

Наименование:FLOW-THROTTLE AND CHECK VALVE

Каталожный номер:79903

Комплект:2

Примечание:

№ на схеме:303

Наименование:HEX.HEAD BOLT

Каталожный номер:61458

Комплект:16

Примечание:

№ на схеме:304

Наименование:LOCKING WASHER

Каталожный номер:83121

Комплект:16

Примечание:

№ на схеме:310

Наименование:SCREW-IN NIPPLE

Каталожный номер:61707

Комплект:12

Примечание:

№ на схеме:311

Наименование:T-SOCKET

Каталожный номер:48395

Комплект:4

Примечание:

№ на схеме:312

Наименование:SCREW-IN NIPPEL

Каталожный номер:79952

Комплект:4

Примечание:
