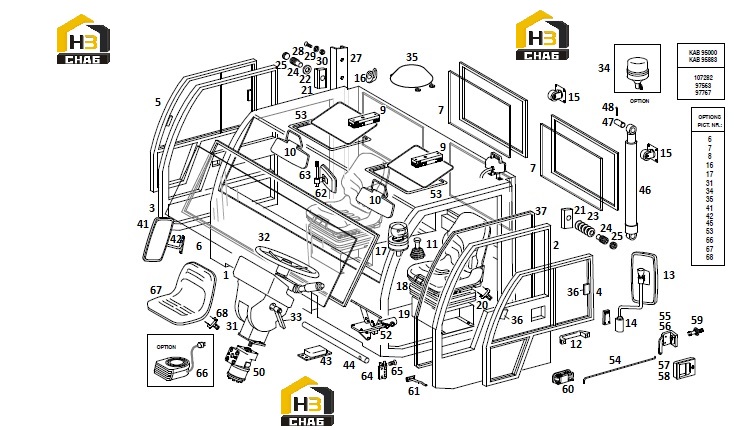

Кабина с комплектующими

← Рама с комплектующими Панель приборная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DRIVER'S CABIN

Каталожный номер:95000

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:DRIVER'S CABIN -ZINC PLATED

Каталожный номер:95883

Комплект:1

Примечание:

№ на схеме:2

Наименование:DOOR LHS

Каталожный номер:94788

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:DOOR LHS -ZINC PLATED

Каталожный номер:94790

Комплект:1

Примечание:

№ на схеме:3

Наименование:DOOR RHS

Каталожный номер:94789

Комплект:1

Примечание:

№ на схеме:3.1

Наименование:DOOR RHS -ZINC PLATED

Каталожный номер:94791

Комплект:1

Примечание:

№ на схеме:4

Наименование:SLIDING WINDOW CPL -LHS

Каталожный номер:94798

Комплект:1

Примечание:

№ на схеме:5

Наименование:SLIDING WINDOW CPL -RHS

Каталожный номер:94799

Комплект:1

Примечание:

№ на схеме:6

Наименование:FRONT WINDOW PANE

Каталожный номер:94792

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:HEATED FRONT WINDOW PANE

Каталожный номер:94793

Комплект:1

Примечание:

№ на схеме:6.2

Наименование:SECTIONAL RUBBER WITH FILLER

Каталожный номер:94794

Комплект:1

Примечание:

№ на схеме:7

Наименование:REAR WINDOW PANE

Каталожный номер:94795

Комплект:2

Примечание:

№ на схеме:7.1

Наименование:HEATED REAR WINDOW PANE

Каталожный номер:94796

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:SECTIONAL RUBBER WITH FILLER

Каталожный номер:94797

Комплект:2

Примечание:

№ на схеме:9

Наименование:INSIDE LIGHT

Каталожный номер:62163

Комплект:2

Примечание:

№ на схеме:10

Наименование:SUN VISOR

Каталожный номер:61795

Комплект:2

Примечание:

№ на схеме:11

Наименование:HAND BRAKE VALVE

Каталожный номер:61609

Комплект:1

Примечание:

№ на схеме:12

Наименование:HANDLE

Каталожный номер:96203

Комплект:2

Примечание:

№ на схеме:13

Наименование:MIRROR (NOT HEATED)

Каталожный номер:10900

Комплект:2

Примечание:

№ на схеме:13.1

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:2

Примечание:

№ на схеме:13.2

Наименование:LOWER RETAINER

Каталожный номер:81715

Комплект:2

Примечание:

№ на схеме:13.3

Наименование:HEATED/ADJUSTABLE DRIV. MIRROR

Каталожный номер:78130

Комплект:2

Примечание:

№ на схеме:14

Наименование:MIRROR SUPPORT

Каталожный номер:70376

Комплект:2

Примечание:

№ на схеме:14.1

Наименование:SUPPORT WEDGE

Каталожный номер:70375

Комплект:2

Примечание:

№ на схеме:14.2

Наименование:SOCKET HEAD SCREW

Каталожный номер:44857

Комплект:6

Примечание:

№ на схеме:15

Наименование:ROLLER

Каталожный номер:80659

Комплект:2

Примечание:

№ на схеме:16

Наименование:COAT HOOK

Каталожный номер:49411

Комплект:2

Примечание:

№ на схеме:17

Наименование:ROTATING BEACON

Каталожный номер:93431

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:LIGHT BULB 24V 70W (H1)

Каталожный номер:19341

Комплект:1

Примечание:

№ на схеме:17.2

Наименование:LENS YELLOW + GASKET

Каталожный номер:92356

Комплект:1

Примечание:

№ на схеме:17.3

Наименование:MOTOR FOR BEACON LIGHT

Каталожный номер:92357

Комплект:1

Примечание:

№ на схеме:17.4

Наименование:DRIVE BELT

Каталожный номер:92358

Комплект:1

Примечание:

№ на схеме:17.5

Наименование:SUPPORT CPL

Каталожный номер:80294

Комплект:1

Примечание:

№ на схеме:18

Наименование:DRIVER'S SEAT WITH RETRACTOR BELT

Каталожный номер:101005

Комплект:2

Примечание:

№ на схеме:18.1

Наименование:SPRING WASHER

Каталожный номер:10023

Комплект:8

Примечание:

№ на схеме:18.2

Наименование:HEXAGON NUT

Каталожный номер:10036

Комплект:4

Примечание:

№ на схеме:18.3

Наименование:HEX.HEAD SCREW

Каталожный номер:10022

Комплект:8

Примечание:

№ на схеме:18.4

Наименование:WASHER

Каталожный номер:11064

Комплект:8

Примечание:

№ на схеме:19

Наименование:SEAT BRACKET

Каталожный номер:93852

Комплект:2

Примечание:

№ на схеме:19.1

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:8

Примечание:

№ на схеме:19.2

Наименование:WASHER

Каталожный номер:13511

Комплект:8

Примечание:

№ на схеме:19.3

Наименование:HEXAGON NUT

Каталожный номер:10061

Комплект:8

Примечание:

№ на схеме:20

Наименование:RETRACTOR BELT

Каталожный номер:86165

Комплект:2

Примечание:

№ на схеме:21

Наименование:SLEIDER

Каталожный номер:83073

Комплект:4

Примечание:

№ на схеме:22

Наименование:SHIM

Каталожный номер:85882

Комплект:2

Примечание:

№ на схеме:23

Наименование:CUP SPRING

Каталожный номер:85883

Комплект:10

Примечание:

№ на схеме:24

Наименование:PIN

Каталожный номер:85877

Комплект:4

Примечание:

№ на схеме:25

Наименование:SCREW PLUG

Каталожный номер:84376

Комплект:4

Примечание:

№ на схеме:27

Наименование:GUIDE RAIL

Каталожный номер:82370

Комплект:2

Примечание:

№ на схеме:28

Наименование:COUNTERSUNK SCREW

Каталожный номер:301075

Комплект:18

Примечание:

№ на схеме:29

Наименование:WASHER

Каталожный номер:10421

Комплект:18

Примечание:

№ на схеме:30

Наименование:SELF-LOCKING NUT

Каталожный номер:24322

Комплект:18

Примечание:

№ на схеме:31

Наименование:STEERING COLUMN,ADJUSTABLE

Каталожный номер:92758

Комплект:1

Примечание:

№ на схеме:32

Наименование:STEERING WHEEL

Каталожный номер:91459

Комплект:1

Примечание:

№ на схеме:32.1

Наименование:CAP

Каталожный номер:91460

Комплект:1

Примечание:

№ на схеме:33

Наименование:CLAMPING LEVER M10

Каталожный номер:101639

Комплект:1

Примечание:

№ на схеме:34

Наименование:DOUBLEFLASH BEACON 24V

Каталожный номер:88840

Комплект:1

Примечание:

№ на схеме:34.1

Наименование:PLUG-IN FLASH TUBE

Каталожный номер:89212

Комплект:1

Примечание:

№ на схеме:34.2

Наименование:LAMP COVER, AMBER

Каталожный номер:81719

Комплект:1

Примечание:

№ на схеме:34.3

Наименование:INTERFER.SUPPRESSION BOARD 24V

Каталожный номер:81720

Комплект:1

Примечание:

№ на схеме:34.4

Наименование:BRACKET

Каталожный номер:80295

Комплект:1

Примечание:

№ на схеме:35

Наименование:ROOF FAN

Каталожный номер:19541

Комплект:2

Примечание:

№ на схеме:35.1

Наименование:GASKET FOR FAN

Каталожный номер:42219

Комплект:2

Примечание:

№ на схеме:35.2

Наименование:COLLAR FOR FAN

Каталожный номер:26766

Комплект:2

Примечание:

№ на схеме:36

Наименование:RASTER SLIDING WINDOW

Каталожный номер:96297

Комплект:4

Примечание:

№ на схеме:37

Наименование:DOOR SEAL

Каталожный номер:79677

Комплект:2

Примечание:

№ на схеме:41

Наименование:MIRROR (NOT HEATED)

Каталожный номер:10900

Комплект:1

Примечание:

№ на схеме:41.1

Наименование:MIRROR WITH HEATING FACILITIES

Каталожный номер:49242

Комплект:1

Примечание:

№ на схеме:42

Наименование:MIRROR SUPPORT

Каталожный номер:95306

Комплект:1

Примечание:

№ на схеме:43

Наименование:DETENT

Каталожный номер:56507

Комплект:2

Примечание:

№ на схеме:43.1

Наименование:HEX.HEAD SCREW

Каталожный номер:20041

Комплект:8

Примечание:

№ на схеме:44

Наименование:CABIN SUPPORT

Каталожный номер:91360

Комплект:1

Примечание:

№ на схеме:44.1

Наименование:HALF-CLIP SET

Каталожный номер:73930

Комплект:1

Примечание:

№ на схеме:44.2

Наименование:HEX.HEAD SCREW

Каталожный номер:10518

Комплект:2

Примечание:

№ на схеме:44.3

Наименование:WASHER

Каталожный номер:11349

Комплект:2

Примечание:

№ на схеме:46

Наименование:HYDR. CYLINDER-CABIN LIFT

Каталожный номер:89028

Комплект:1

Примечание:

№ на схеме:46.1

Наименование:SEALING KIT

Каталожный номер:89228

Комплект:1

Примечание:

№ на схеме:47

Наименование:PIN

Каталожный номер:78257

Комплект:2

Примечание:

№ на схеме:48

Наименование:SPLIT PIN

Каталожный номер:26857

Комплект:2

Примечание:

№ на схеме:50

Наименование:STEERING ASSY.

Каталожный номер:82979

Комплект:1

Примечание:

№ на схеме:52

Наименование:FOOT BRAKE VALVE

Каталожный номер:76516

Комплект:1

Примечание:

№ на схеме:53

Наименование:SPOILER SUNROOF

Каталожный номер:93792

Комплект:2

Примечание:

№ на схеме:54

Наименование:PULLROD LHS

Каталожный номер:96204

Комплект:1

Примечание:

№ на схеме:54.1

Наименование:PULLROD RHS

Каталожный номер:96205

Комплект:1

Примечание:

№ на схеме:55

Наименование:LOCK L.H.S.

Каталожный номер:61766

Комплект:1

Примечание:

№ на схеме:56

Наименование:LOCK R.H.S.

Каталожный номер:62171

Комплект:1

Примечание:

№ на схеме:57

Наименование:RECESS LHS

Каталожный номер:96201

Комплект:1

Примечание:

№ на схеме:58

Наименование:RECESS RHS

Каталожный номер:96202

Комплект:1

Примечание:

№ на схеме:59

Наименование:LATCH

Каталожный номер:65612

Комплект:2

Примечание:

№ на схеме:60

Наименование:INSIDE HANDLE RHS

Каталожный номер:79714

Комплект:1

Примечание:

№ на схеме:60.1

Наименование:INSIDE HANDLE LHS

Каталожный номер:79715

Комплект:1

Примечание:

№ на схеме:60.2

Наименование:COLLAR

Каталожный номер:202674

Комплект:2

Примечание:

№ на схеме:61

Наименование:DOOR CATCH

Каталожный номер:84648

Комплект:2

Примечание:

№ на схеме:62

Наименование:INSIDE MIRROR

Каталожный номер:96206

Комплект:1

Примечание:

№ на схеме:63

Наименование:MIRROR HOLDER

Каталожный номер:96207

Комплект:1

Примечание:

№ на схеме:64

Наименование:HINGE

Каталожный номер:96211

Комплект:4

Примечание:
