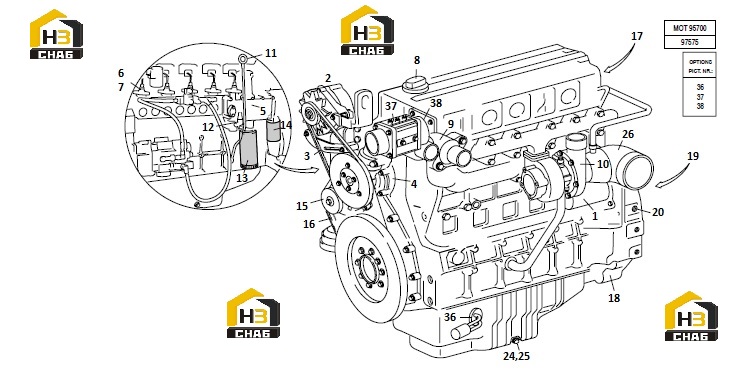

Двигатель deutz bf6m1013ec

← Стеклоочиститель и омыватель стекла Крепление двигателя к трансмиссии →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STARTER MOTOR

Каталожный номер:83450

Комплект:1

Примечание:

№ на схеме:1

Наименование:ADJUSTING PART

Каталожный номер:90833

Комплект:1

Примечание:

№ на схеме:1

Наименование:CONTROL UNIT (EMR2)

Каталожный номер:92753

Комплект:1

Примечание:

№ на схеме:1

Наименование:PRESSURE/TEMPERATURE TRANSMITTER

Каталожный номер:92349

Комплект:1

Примечание:

№ на схеме:1

Наименование:TACHO GENERATOR

Каталожный номер:88262

Комплект:1

Примечание:

№ на схеме:1

Наименование:TEMPERATURE SENSOR

Каталожный номер:88794

Комплект:1

Примечание:

№ на схеме:1

Наименование:SHUTDOWN DEVICE

Каталожный номер:88327

Комплект:1

Примечание:

№ на схеме:1

Наименование:WIPER RING

Каталожный номер:84404

Комплект:1

Примечание:

№ на схеме:1

Наименование:SEALING KIT

Каталожный номер:92391

Комплект:1

Примечание:

№ на схеме:1

Наименование:ENGINE KHD BF6M 1013 EC

Каталожный номер:95700

Комплект:1

Примечание:

№ на схеме:2

Наименование:GENERATOR 55A

Каталожный номер:96216

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:GENERATOR 80A

Каталожный номер:98472

Комплект:1

Примечание:

№ на схеме:3

Наименование:V-BELT

Каталожный номер:96217

Комплект:1

Примечание:

№ на схеме:4

Наименование:COOLING FLUID PUMP

Каталожный номер:92394

Комплект:1

Примечание:

№ на схеме:5

Наименование:LUBE OIL COOLER

Каталожный номер:84406

Комплект:1

Примечание:

№ на схеме:6

Наименование:INJECTION PUMP

Каталожный номер:89205

Комплект:6

Примечание:

№ на схеме:6.1

Наименование:SEAL-RING

Каталожный номер:91779

Комплект:18

Примечание:

№ на схеме:7

Наименование:INJECTOR, COMPL.

Каталожный номер:89288

Комплект:6

Примечание:

№ на схеме:7.1

Наименование:NOZZLE ELEMENT

Каталожный номер:89289

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:SEAL RING

Каталожный номер:75900

Комплект:6

Примечание:

№ на схеме:8

Наименование:FILLER CAP

Каталожный номер:75891

Комплект:1

Примечание:

№ на схеме:9

Наименование:THERMOSTAT (COOLANT)

Каталожный номер:84410

Комплект:1

Примечание:

№ на схеме:10

Наименование:TURBOCHARGER

Каталожный номер:92392

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:REPAIR KIT F.TURBOCHARGER

Каталожный номер:92393

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:CORE ASSY

Каталожный номер:92396

Комплект:1

Примечание:

№ на схеме:11

Наименование:OIL DIPSTICK

Каталожный номер:89838

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:O-RING

Каталожный номер:81588

Комплект:1

Примечание:

№ на схеме:12

Наименование:ENGINE OIL PRESSURE PICK-UP

Каталожный номер:94716

Комплект:1

Примечание:

№ на схеме:13

Наименование:ENGINE OIL FILTER ELEMENT

Каталожный номер:43611

Комплект:1

Примечание:

№ на схеме:14

Наименование:SPIN ON FUEL FILTER

Каталожный номер:91782

Комплект:1

Примечание:

№ на схеме:15

Наименование:FUEL PUMP

Каталожный номер:81403

Комплект:1

Примечание:

№ на схеме:16

Наименование:V-BELT

Каталожный номер:89209

Комплект:1

Примечание:

№ на схеме:17

Наименование:CONTROL VALVE

Каталожный номер:81419

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOUSING

Каталожный номер:81417

Комплект:1

Примечание:

№ на схеме:20

Наименование:TACHO GENERATOR

Каталожный номер:79780

Комплект:1

Примечание:

№ на схеме:24

Наименование:SEAL RING

Каталожный номер:89292

Комплект:2

Примечание:

№ на схеме:25

Наименование:SCREW PLUG

Каталожный номер:89293

Комплект:2

Примечание:

№ на схеме:26

Наименование:ELBOW

Каталожный номер:89615

Комплект:1

Примечание:

№ на схеме:26.1

Наименование:HOSE CLIP

Каталожный номер:41587

Комплект:1

Примечание:

№ на схеме:26.2

Наименование:HOSE CLIP

Каталожный номер:89616

Комплект:1

Примечание:

№ на схеме:36

Наименование:PREHEATER

Каталожный номер:88764

Комплект:1

Примечание:

№ на схеме:36.1

Наименование:CONNECTING KIT

Каталожный номер:88765

Комплект:1

Примечание:

№ на схеме:36.2

Наименование:EXTENSION CABLE 2M

Каталожный номер:53719

Комплект:1

Примечание:

№ на схеме:36.3

Наименование:EXTENSION 1M

Каталожный номер:53718

Комплект:2

Примечание:

№ на схеме:36.4

Наименование:DOUBLE CLAMP

Каталожный номер:53717

Комплект:2

Примечание:

№ на схеме:37

Наименование:HEATING FLANGE

Каталожный номер:88326

Комплект:1

Примечание:

№ на схеме:37.1

Наименование:GASKET

Каталожный номер:89306

Комплект:2

Примечание:

№ на схеме:37.2

Наименование:LEAD

Каталожный номер:94903

Комплект:1

Примечание:

№ на схеме:37.3

Наименование:PLUG-IN CONNECTOR

Каталожный номер:89331

Комплект:1

Примечание:

№ на схеме:37.4

Наименование:RELAY

Каталожный номер:88330

Комплект:1

Примечание:
