Сиденье

Сиденье

← Рама с комплектующими Кабина с комплектующими →

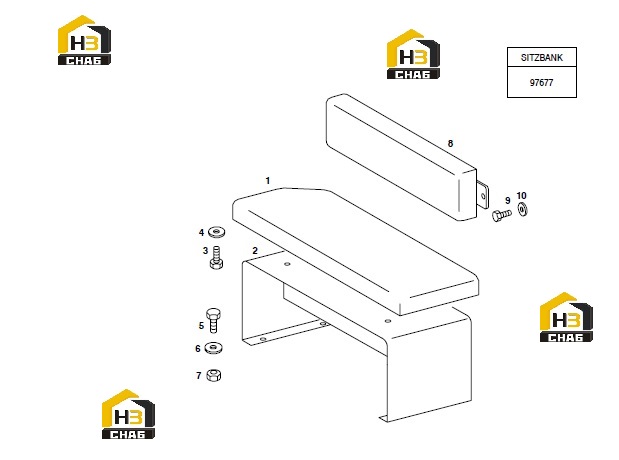

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:SEAT PAD
Каталожный номер:96489
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SEAT BRACKET
Каталожный номер:96488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HEX.HEAD SCREW
Каталожный номер:10009
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:LOCKING WASHER
Каталожный номер:83116
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:HEX.HEAD SCREW
Каталожный номер:10211
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER
Каталожный номер:13511
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:HEXAGON NUT
Каталожный номер:10061
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BACKREST
Каталожный номер:93285
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:HEX.HEAD SCREW
Каталожный номер:10478
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:LOCKING WASHER
Каталожный номер:83117
Комплект:2
Примечание:
