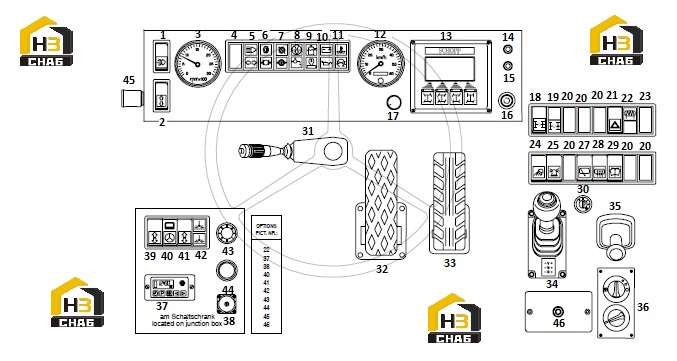

Панель приборная

← Кабина с комплектующими Стеклоочиститель и омыватель стекла →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TOGGLE SWITCH

Каталожный номер:53525

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:SYMBOL LAMP

Каталожный номер:32249

Комплект:1

Примечание:

№ на схеме:2

Наименование:PUSH SWITCH

Каталожный номер:65246

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:SYMBOL DIRECTION INDICATOR

Каталожный номер:82244

Комплект:1

Примечание:

№ на схеме:3

Наименование:REVOLUTION COUNTER

Каталожный номер:80954

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:22312

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:SYMBOL HIGH BEAM

Каталожный номер:53516

Комплект:1

Примечание:

№ на схеме:5.2

Наименование:SYMBOL DIRECTION INDICATOR

Каталожный номер:53517

Комплект:1

Примечание:

№ на схеме:6

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:6.1

Наименование:SYMBOL BRAKE LINING CONTROL

Каталожный номер:69485

Комплект:1

Примечание:

№ на схеме:6.2

Наименование:SYMBOL-OILPRESS.CONTROL

Каталожный номер:91652

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:7.1

Наименование:SYMBOL SHUTDOWN TRANSMISSION

Каталожный номер:65243

Комплект:1

Примечание:

№ на схеме:7.2

Наименование:SYMBOL TRANSMISS. OIL PRESSURE

Каталожный номер:53519

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:8.1

Наименование:SYMBOL AIR CLEANER

Каталожный номер:59288

Комплект:1

Примечание:

№ на схеме:8.2

Наименование:SYMBOL WATER SEPARATOR

Каталожный номер:90651

Комплект:1

Примечание:

№ на схеме:9

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:9.1

Наименование:SYMBOL TANK FILLING LEVEL

Каталожный номер:60728

Комплект:1

Примечание:

№ на схеме:9.2

Наименование:SYMBOL PREHEATING (GLOW PLUG)

Каталожный номер:55791

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:SYMBOL BATTERY

Каталожный номер:53520

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:SYMBOL LUBRICATION, OIL

Каталожный номер:59290

Комплект:1

Примечание:

№ на схеме:11

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:11.1

Наименование:SYMBOL TEMPERATUR

Каталожный номер:203284

Комплект:1

Примечание:

№ на схеме:11.2

Наименование:SYMBOL ENGINE STOP

Каталожный номер:59292

Комплект:1

Примечание:

№ на схеме:12

Наименование:SPEEDOMETER

Каталожный номер:80953

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONSOLE

Каталожный номер:86368

Комплект:1

Примечание:

№ на схеме:14

Наименование:SIGNAL LIGHT WITH LED RED

Каталожный номер:90083

Комплект:1

Примечание:

№ на схеме:15

Наименование:SIGNAL LIGHT WITH LED YELLOW

Каталожный номер:90084

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONTROL LIGHT

Каталожный номер:10984

Комплект:1

Примечание:

№ на схеме:16.1

Наименование:LIGHT BULB

Каталожный номер:24085

Комплект:1

Примечание:

№ на схеме:17

Наименование:POTENTIOMETER LIN 4.7K

Каталожный номер:94063

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:BUTTON

Каталожный номер:95986

Комплект:1

Примечание:

№ на схеме:17.2

Наименование:FRONT CAP

Каталожный номер:95987

Комплект:1

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:22312

Комплект:9

Примечание:

№ на схеме:21

Наименование:TOGGLE SWITCH

Каталожный номер:53523

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:SYMBOL HAZARD WARNING

Каталожный номер:59297

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:22.1

Наименование:SYMBOL WINDOW HEATING

Каталожный номер:59287

Комплект:1

Примечание:

№ на схеме:22.2

Наименование:INSERT WITHOUT SYMBOL BLACK

Каталожный номер:53531

Комплект:1

Примечание:

№ на схеме:24

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:SYMBOL WORK LAMP

Каталожный номер:53528

Комплект:1

Примечание:

№ на схеме:25

Наименование:TOGGLE SWITCH

Каталожный номер:53526

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:SYMBOL ROTARY BEACON

Каталожный номер:59293

Комплект:1

Примечание:

№ на схеме:27

Наименование:TOGGLE SWITCH

Каталожный номер:50139

Комплект:1

Примечание:

№ на схеме:27.1

Наименование:SYMBOL WINDSCREEN WIPER /REAR

Каталожный номер:203289

Комплект:1

Примечание:

№ на схеме:28

Наименование:TOGGLE SWITCH

Каталожный номер:55146

Комплект:1

Примечание:

№ на схеме:28.1

Наименование:SYMBOL WINDOW HEATING

Каталожный номер:49245

Комплект:1

Примечание:

№ на схеме:29

Наименование:TOGGLE SWITCH

Каталожный номер:56280

Комплект:1

Примечание:

№ на схеме:29.1

Наименование:SYMBOL WINDSCREEN WASHER

Каталожный номер:55124

Комплект:1

Примечание:

№ на схеме:30

Наименование:STARTER SWITCH

Каталожный номер:69806

Комплект:1

Примечание:

№ на схеме:31

Наименование:DIP HORN AND INDICATOR SWITCH

Каталожный номер:86601

Комплект:1

Примечание:

№ на схеме:32

Наименование:FOOT BRAKE VALVE

Каталожный номер:76516

Комплект:1

Примечание:

№ на схеме:33

Наименование:ESF PEDAL CPL

Каталожный номер:95910

Комплект:1

Примечание:

№ на схеме:34

Наименование:GEAR SHIFT ASSY.

Каталожный номер:86413

Комплект:1

Примечание:

№ на схеме:34.1

Наименование:BELLOWS

Каталожный номер:94753

Комплект:-

Примечание:

№ на схеме:35

Наименование:HAND BRAKE VALVE

Каталожный номер:61609

Комплект:1

Примечание:

№ на схеме:36

Наименование:CONTROL PANEL

Каталожный номер:81903

Комплект:1

Примечание:

№ на схеме:37

Наименование:DIGITAL TIMER 24V

Каталожный номер:63807

Комплект:1

Примечание:

№ на схеме:37.1

Наименование:SUPPORT,HEAT EXCHANGER

Каталожный номер:63575

Комплект:1

Примечание:

№ на схеме:38

Наименование:PLUG-IN CONNECTOR

Каталожный номер:83442

Комплект:1

Примечание:

№ на схеме:39

Наименование:PUSH SWITCH

Каталожный номер:65246

Комплект:1

Примечание:

№ на схеме:39.1

Наименование:SYMBOL JACK

Каталожный номер:65241

Комплект:1

Примечание:

№ на схеме:40

Наименование:TOGGLE SWITCH

Каталожный номер:59540

Комплект:1

Примечание:

№ на схеме:40.1

Наименование:SYMBOL EMERGENCY STEERING

Каталожный номер:59294

Комплект:-

Примечание:

№ на схеме:41

Наименование:PUSH SWITCH

Каталожный номер:65246

Комплект:1

Примечание:

№ на схеме:41.1

Наименование:SYMBOL JACK

Каталожный номер:65241

Комплект:1

Примечание:

№ на схеме:42

Наименование:CONTROL LIGHT

Каталожный номер:53514

Комплект:1

Примечание:

№ на схеме:42.1

Наименование:SYMBOL HYDR. JACKING

Каталожный номер:59512

Комплект:2

Примечание:

№ на схеме:43

Наименование:BUZZER

Каталожный номер:54184

Комплект:1

Примечание:

№ на схеме:44

Наименование:PUSH BUTTON RED

Каталожный номер:93704

Комплект:1

Примечание:

№ на схеме:45

Наименование:PUSH BUTTON, RED

Каталожный номер:46978

Комплект:-

Примечание:

№ на схеме:45.1

Наименование:SWITCH ELEMENT

Каталожный номер:56509

Комплект:1

Примечание:

№ на схеме:46

Наименование:SOCKET

Каталожный номер:60386

Комплект:1

Примечание:
