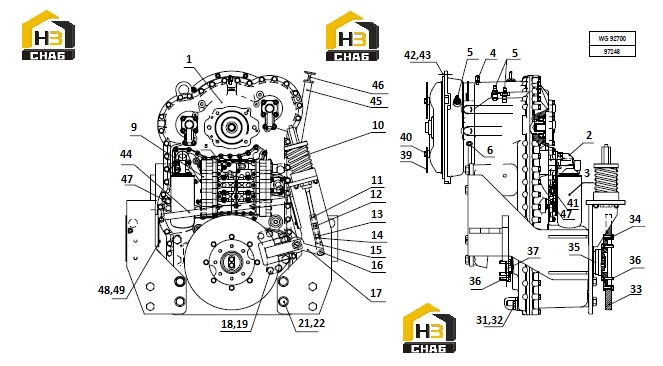

Коробка передач и стояночный тормоз

← Шины и диски Тормоз стояночный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONVERTER TRANSMISSION 6WG-210

Каталожный номер:92700

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:TORQUE CONVERTER

Каталожный номер:94710

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:CONTROL EST 37A

Каталожный номер:94711

Комплект:1

Примечание:

№ на схеме:1.3

Наименование:GEAR SHIFT ASSY. VTS-3

Каталожный номер:86413

Комплект:-

Примечание:

№ на схеме:2

Наименование:FILTER HEAD

Каталожный номер:89471

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:O-SEAL

Каталожный номер:50244

Комплект:2

Примечание:

№ на схеме:3

Наименование:FILTER CARTRIDGE (TRANSMISS.)

Каталожный номер:96101

Комплект:1

Примечание:

№ на схеме:4

Наименование:BREATHER

Каталожный номер:75306

Комплект:1

Примечание:

№ на схеме:5

Наименование:INDUCTIVE SENSOR

Каталожный номер:79766

Комплект:3

Примечание:

№ на схеме:6

Наименование:TRANSMITTER

Каталожный номер:89403

Комплект:1

Примечание:

№ на схеме:8

Наименование:PRESSURE SWITCH (TRANSMISSION)

Каталожный номер:78716

Комплект:1

Примечание:

№ на схеме:9

Наименование:PRESSURE REGULATOR

Каталожный номер:89401

Комплект:6

Примечание:

№ на схеме:9.1

Наименование:O-RING

Каталожный номер:91813

Комплект:6

Примечание:

№ на схеме:10

Наименование:BRAKE CYLINDER

Каталожный номер:73795

Комплект:1

Примечание:

№ на схеме:10.1

Наименование:SEALING KIT

Каталожный номер:84643

Комплект:1

Примечание:

№ на схеме:10.2

Наименование:RUBBER GROMMET

Каталожный номер:84644

Комплект:1

Примечание:

№ на схеме:11

Наименование:HEX. NUT

Каталожный номер:73775

Комплект:1

Примечание:

№ на схеме:12

Наименование:SLEEVE

Каталожный номер:73776

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON NUT

Каталожный номер:81351

Комплект:2

Примечание:

№ на схеме:14

Наименование:GRUB SCREW

Каталожный номер:73837

Комплект:1

Примечание:

№ на схеме:15

Наименование:CLEVIS JOINT

Каталожный номер:102532

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:102599

Комплект:1

Примечание:

№ на схеме:17

Наименование:BRAKE DOG CPL

Каталожный номер:72594

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEX.HEAD SCREW

Каталожный номер:10559

Комплект:4

Примечание:

№ на схеме:19

Наименование:WASHER

Каталожный номер:10653

Комплект:8

Примечание:

№ на схеме:21

Наименование:HEX.HEAD SCREW

Каталожный номер:20072

Комплект:12

Примечание:

№ на схеме:22

Наименование:LOCKING WASHER

Каталожный номер:83123

Комплект:12

Примечание:

№ на схеме:31

Наименование:SCREW PLUG

Каталожный номер:96287

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:96288

Комплект:1

Примечание:

№ на схеме:33

Наименование:BRAKE DISC

Каталожный номер:81422

Комплект:1

Примечание:

№ на схеме:34

Наименование:HEX HEAD SCREW

Каталожный номер:29755

Комплект:8

Примечание:

№ на схеме:34.1

Наименование:WASHER

Каталожный номер:26830

Комплект:8

Примечание:

№ на схеме:35

Наименование:OUTPUT FLANGE

Каталожный номер:94712

Комплект:1

Примечание:

№ на схеме:35.1

Наименование:WIPER RING

Каталожный номер:45567

Комплект:1

Примечание:

№ на схеме:36

Наименование:HEX.HEAD BOLT

Каталожный номер:79839

Комплект:8

Примечание:

№ на схеме:37

Наименование:OUTPUT FLANGE

Каталожный номер:81426

Комплект:1

Примечание:

№ на схеме:37.1

Наименование:WIPER RING

Каталожный номер:45567

Комплект:1

Примечание:

№ на схеме:39

Наименование:DIAPHRAGM

Каталожный номер:94543

Комплект:2

Примечание:

№ на схеме:39.1

Наименование:DIAPHRAGM

Каталожный номер:94544

Комплект:1

Примечание:

№ на схеме:40

Наименование:HEX.HEAD BOLT

Каталожный номер:92495

Комплект:4

Примечание:

№ на схеме:40.1

Наименование:WASHER

Каталожный номер:91797

Комплект:8

Примечание:

№ на схеме:40.2

Наименование:WASHER

Каталожный номер:91797

Комплект:8

Примечание:

№ на схеме:41

Наименование:PRESSURE SWITCH

Каталожный номер:88448

Комплект:1

Примечание:

№ на схеме:42

Наименование:HEX.HEAD SCREW

Каталожный номер:10063

Комплект:12

Примечание:

№ на схеме:43

Наименование:LOCKING WASHER

Каталожный номер:83118

Комплект:12

Примечание:

№ на схеме:44

Наименование:COVER

Каталожный номер:88142

Комплект:1

Примечание:

№ на схеме:45

Наименование:OIL LEVEL TUBE

Каталожный номер:89487

Комплект:1

Примечание:

№ на схеме:45.1

Наименование:GASKET

Каталожный номер:81425

Комплект:2

Примечание:

№ на схеме:46

Наименование:OIL DIPSTICK

Каталожный номер:89488

Комплект:1

Примечание:

№ на схеме:47

Наименование:TACHO GENERATOR

Каталожный номер:79767

Комплект:1

Примечание:

№ на схеме:48

Наименование:HEX.HEAD SCREW

Каталожный номер:26082

Комплект:4

Примечание:

№ на схеме:49

Наименование:WASHER

Каталожный номер:11349

Комплект:4

Примечание:
