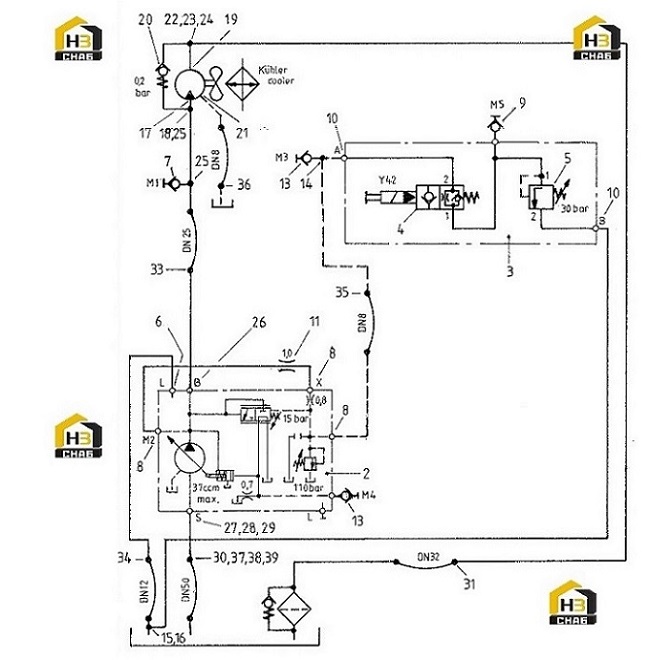

Система привода вентилятора

← Система электрики внешняя Система гидравлическая f220 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:RETURN FILTER CPL

Каталожный номер:10318

Комплект:1

Примечание:

№ на схеме:1

Наименование:PUMP BEARING

Каталожный номер:84913

Комплект:1

Примечание:

№ на схеме:1

Наименование:MOUNTING SLEEVE

Каталожный номер:84914

Комплект:1

Примечание:

№ на схеме:1

Наименование:HYDRAULIC MOTOR

Каталожный номер:86885

Комплект:1

Примечание:

№ на схеме:1

Наименование:HYDRAULIC MOTOR

Каталожный номер:79733

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:FILTER ELEMENT (RETURN FILTER)

Каталожный номер:10323

Комплект:1

Примечание:

№ на схеме:1.2

Наименование:O-RING

Каталожный номер:10317

Комплект:1

Примечание:

№ на схеме:2

Наименование:HYDROSTATIC PUMP

Каталожный номер:80865

Комплект:1

Примечание:

№ на схеме:3

Наименование:2-WAY DOUBLE VALVE HOUSING

Каталожный номер:79116

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW-IN SOLENOID VALVE 2/2

Каталожный номер:79117

Комплект:1

Примечание:

№ на схеме:5

Наименование:SCRREW-IN RELIEF VALVE

Каталожный номер:79118

Комплект:1

Примечание:

№ на схеме:6

Наименование:SCREW-IN NIPPLE

Каталожный номер:52320

Комплект:1

Примечание:

№ на схеме:7

Наименование:TEST NIPPLE

Каталожный номер:81960

Комплект:1

Примечание:

№ на схеме:8

Наименование:MALE STUD STANDPIPES

Каталожный номер:54237

Комплект:3

Примечание:

№ на схеме:9

Наименование:TEST COUPLING

Каталожный номер:73848

Комплект:1

Примечание:

№ на схеме:10

Наименование:MALE STUD STANDPIPES

Каталожный номер:74647

Комплект:2

Примечание:

№ на схеме:11

Наименование:CHOKE

Каталожный номер:69792

Комплект:1

Примечание:

№ на схеме:13

Наименование:TEST JOINT

Каталожный номер:81540

Комплект:1

Примечание:

№ на схеме:14

Наименование:SOCKET

Каталожный номер:54365

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONNECTING ELBOW

Каталожный номер:69720

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW JOINT

Каталожный номер:10084

Комплект:1

Примечание:

№ на схеме:17

Наименование:SCREW-IN NIPPLE

Каталожный номер:48268

Комплект:1

Примечание:

№ на схеме:18

Наименование:REDUCING CONNECTION WITH CONUS

Каталожный номер:52558

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW-IN NIPPLE

Каталожный номер:69846

Комплект:1

Примечание:

№ на схеме:20

Наименование:CHECK VALVE

Каталожный номер:80119

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW-IN NIPPLE

Каталожный номер:48232

Комплект:1

Примечание:

№ на схеме:23

Наименование:SOCKET

Каталожный номер:54368

Комплект:1

Примечание:

№ на схеме:24

Наименование:REDUCING CONNECTION WITH CONUS

Каталожный номер:80897

Комплект:1

Примечание:

№ на схеме:25

Наименование:SOCKET ADJUSTIBEL

Каталожный номер:69137

Комплект:2

Примечание:

№ на схеме:26

Наименование:SAE-ADAPTER 1"

Каталожный номер:81957

Комплект:1

Примечание:

№ на схеме:27

Наименование:HALF FLANGE

Каталожный номер:24995

Комплект:2

Примечание:

№ на схеме:28

Наименование:O-RING

Каталожный номер:24201

Комплект:1

Примечание:

№ на схеме:29

Наименование:SOCKET HEAD SCREW

Каталожный номер:43722

Комплект:4

Примечание:

№ на схеме:30

Наименование:HYDRAULIC HOSE

Каталожный номер:81546

Комплект:1

Примечание:

№ на схеме:31

Наименование:HYDRAULIC HOSE

Каталожный номер:22121

Комплект:1

Примечание:

№ на схеме:33

Наименование:HYDRAULIC HOSE

Каталожный номер:22110

Комплект:1

Примечание:

№ на схеме:34

Наименование:HYDRAULIC HOSE

Каталожный номер:62722

Комплект:1

Примечание:

№ на схеме:36

Наименование:HYDRAULIC HOSE

Каталожный номер:60422

Комплект:1

Примечание:

№ на схеме:37

Наименование:HOSE CONNECTOR SAE 11/4"-90°

Каталожный номер:81313

Комплект:1

Примечание:

№ на схеме:38

Наименование:HOSE CONNECTOR DKOL 42

Каталожный номер:80542

Комплект:1

Примечание:

№ на схеме:39

Наименование:HOSE CLAMP

Каталожный номер:25381

Комплект:2

Примечание:
