Панель приборная

Панель приборная

← Кабина и оборудование Стеклоочиститель и омыватель стекла →

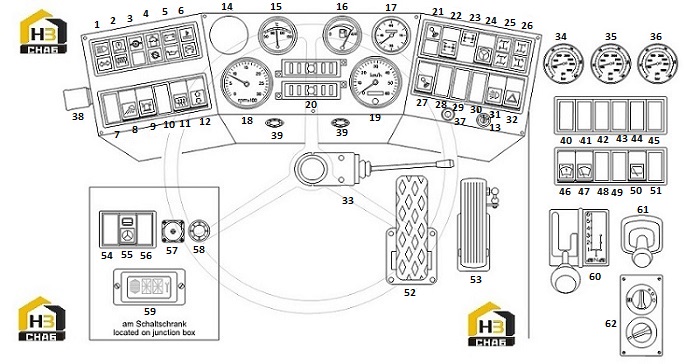

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.1
Наименование:SYMBOL HIGH BEAM
Каталожный номер:53516
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1.2
Наименование:SYMBOL DIRECTION INDICATOR
Каталожный номер:53517
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2.1
Наименование:SYMBOL PREHEATING (GLOW PLUG)
Каталожный номер:55791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2.2
Наименование:SYMBOL WINDOW HEATING
Каталожный номер:49245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3.1
Наименование:SYMBOL TRANSMISS. OIL PRESSURE
Каталожный номер:53519
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4.1
Наименование:SYMBOL TANK FILLING LEVEL
Каталожный номер:60728
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4.2
Наименование:SYMBOL SHUTDOWN TRANSMISSION
Каталожный номер:65243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5.1
Наименование:SYMBOL BATTERY
Каталожный номер:53520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5.2
Наименование:SYMBOL LUBRICATION, OIL
Каталожный номер:59290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.1
Наименование:SYMBOL TEMPERATUR
Каталожный номер:203284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6.2
Наименование:SYMBOL ENGINE STOP
Каталожный номер:59292
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:COVER
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8.1
Наименование:SYMBOL WORK LAMP
Каталожный номер:53528
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:TOGGLE SWITCH
Каталожный номер:53526
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9.1
Наименование:SYMBOL ROTARY BEACON
Каталожный номер:56289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:COVER
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:TOGGLE SWITCH
Каталожный номер:55146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11.1
Наименование:SYMBOL WINDOW HEATING
Каталожный номер:59287
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PUSH SWITCH
Каталожный номер:65246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12.1
Наименование:SYMBOL DIRECTION INDICATOR
Каталожный номер:82244
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:STARTER SWITCH
Каталожный номер:69806
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:CAP
Каталожный номер:65425
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:TEMPERATURE GAUGE 50-150
Каталожный номер:61047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:FUEL GAUGE
Каталожный номер:80601
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:OPERATION HOURMETER
Каталожный номер:55614
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:REVOLUTION COUNTER
Каталожный номер:80954
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18.1
Наименование:SCREW RING
Каталожный номер:80955
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SPEEDOMETER
Каталожный номер:80953
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19.1
Наименование:SCREW RING
Каталожный номер:80955
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:FUSE BOX
Каталожный номер:79423
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21.1
Наименование:SYMBOL STEUERUNG
Каталожный номер:92298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:TOGGLE SWITCH
Каталожный номер:55146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22.1
Наименование:SYMBOL DIFFERENTIAL-LOCK
Каталожный номер:63011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23.1
Наименование:SYMBOL DIFFERENTIAL-LOCK
Каталожный номер:63011
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:TOGGLE SWITCH
Каталожный номер:55146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24.1
Наименование:SYMBOL STEERING SELECTION
Каталожный номер:53521
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25.1
Наименование:SYMBOL SINGLE STEERING
Каталожный номер:62704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25.2
Наименование:SYMBOL CRAB STEERING
Каталожный номер:62706
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:CONTROL LIGHT
Каталожный номер:53514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26.1
Наименование:SYMBOL SINGLE STEERING
Каталожный номер:62704
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26.2
Наименование:SYMBOL ALL WHEEL STEERING
Каталожный номер:62705
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:PUSH SWITCH
Каталожный номер:65246
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27.1
Наименование:SYMBOL STEUERUNG
Каталожный номер:92298
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:COVER
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:COVER
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:COVER
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:TOGGLE SWITCH
Каталожный номер:53525
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31.1
Наименование:SYMBOL LAMP
Каталожный номер:32249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31.2
Наименование:SYMBOL LAMP
Каталожный номер:32249
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:TOGGLE SWITCH
Каталожный номер:53523
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32.1
Наименование:SYMBOL HAZARD WARNING
Каталожный номер:59297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:INDICATOR SWITCH
Каталожный номер:83862
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:PRESSURE GAUGE
Каталожный номер:10971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:PRESSURE GAUGE
Каталожный номер:10971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:PRESSURE GAUGE
Каталожный номер:10971
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:CONTROL LIGHT
Каталожный номер:10984
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:PUSH BUTTON, RED
Каталожный номер:46978
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38.1
Наименование:SWITCH ELEMENT
Каталожный номер:56509
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38.2
Наименование:PLATE
Каталожный номер:65018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:BUZZER
Каталожный номер:54184
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:TOGGLE SWITCH
Каталожный номер:55146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46.1
Наименование:SYMBOL WINDSCREEN WASHER
Каталожный номер:55124
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:TOGGLE SWITCH
Каталожный номер:53524
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:47.1
Наименование:SYMBOL WINDSCREEN WIPER
Каталожный номер:25305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:TOGGLE SWITCH
Каталожный номер:50139
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50.1
Наименование:SYMBOL WINDSCREEN WIPER /REAR
Каталожный номер:203289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:COVER
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:FOOT BRAKE VALVE
Каталожный номер:76516
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:ACCELERATOR PEDAL
Каталожный номер:83142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:53.1
Наименование:ACCELERATION TRANSMITTER
Каталожный номер:83503
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:54
Наименование:COVER
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55
Наименование:TOGGLE SWITCH
Каталожный номер:59540
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:55.1
Наименование:SYMBOL EMERGENCY STEERING
Каталожный номер:59294
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:56
Наименование:COVER
Каталожный номер:22312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:57
Наименование:PLUG-IN CONNECTOR
Каталожный номер:83442
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:58
Наименование:BUZZER
Каталожный номер:54184
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:59
Наименование:DISPLAY
Каталожный номер:81404
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:60
Наименование:MASTER CONTROLLER
Каталожный номер:71071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:61
Наименование:HAND BRAKE VALVE
Каталожный номер:61609
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:62
Наименование:CONTROL PANEL
Каталожный номер:81903
Комплект:1
Примечание:
