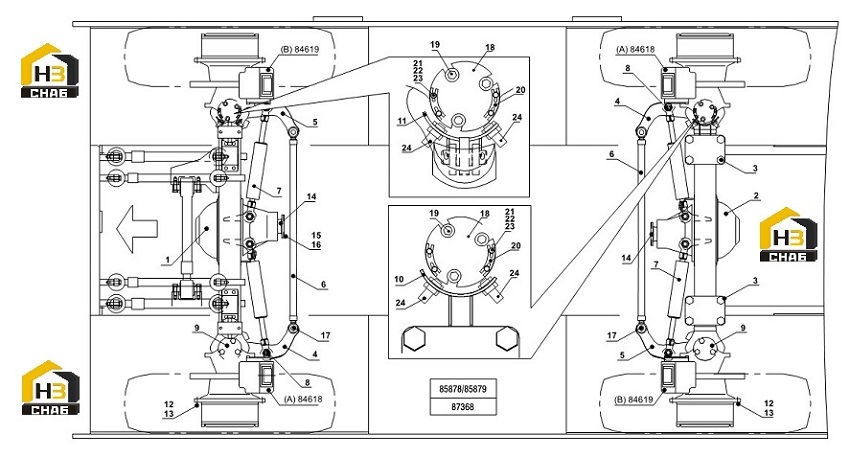

Ось передняя и задняя

← Опора передней оси Детали передней и задней оси →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FRONT AXLE LT81

Каталожный номер:85878

Комплект:1

Примечание:

№ на схеме:2

Наименование:REAR AXLE LT81

Каталожный номер:85879

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEX.HEAD BOLT

Каталожный номер:70365

Комплект:8

Примечание:

№ на схеме:3.1

Наименование:SELF-LOCKING NUT

Каталожный номер:74084

Комплект:8

Примечание:

№ на схеме:4

Наименование:STEER.TRACK LEV.FRT.LH/REAR RH

Каталожный номер:79556

Комплект:2

Примечание:

№ на схеме:5

Наименование:STEER.TRACK LEV.FRT.RH/REAR LH

Каталожный номер:79557

Комплект:2

Примечание:

№ на схеме:6

Наименование:TRACK ROD CPL

Каталожный номер:79558

Комплект:2

Примечание:

№ на схеме:7

Наименование:STEERING CYLINDER

Каталожный номер:84500

Комплект:4

Примечание:

№ на схеме:7.1

Наименование:SEALING KIT F.STEERING CYL.

Каталожный номер:84621

Комплект:4

Примечание:

№ на схеме:8

Наименование:BALL JOINT

Каталожный номер:79157

Комплект:8

Примечание:

№ на схеме:9

Наименование:COVER

Каталожный номер:45157

Комплект:2

Примечание:

№ на схеме:10

Наименование:RETAINER CPL R.A.

Каталожный номер:82042

Комплект:1

Примечание:

№ на схеме:11

Наименование:RETAINER CPL F.A.

Каталожный номер:82043

Комплект:1

Примечание:

№ на схеме:12

Наименование:WHEEL BOLT

Каталожный номер:84620

Комплект:48

Примечание:

№ на схеме:13

Наименование:WHEEL NUT

Каталожный номер:52936

Комплект:48

Примечание:

№ на схеме:14

Наименование:DRIVE FLANGE

Каталожный номер:79560

Комплект:2

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLT

Каталожный номер:39267

Комплект:8

Примечание:

№ на схеме:16

Наименование:SELF-LOCKING NUT

Каталожный номер:52269

Комплект:8

Примечание:

№ на схеме:17

Наименование:BALL JOINT LH THREAD

Каталожный номер:79722

Комплект:2

Примечание:

№ на схеме:17.1

Наименование:BALL JOINT RH THREAD

Каталожный номер:92348

Комплект:2

Примечание:

№ на схеме:18

Наименование:COVER

Каталожный номер:78414

Комплект:2

Примечание:

№ на схеме:19

Наименование:SOCKET HEAD SCREW

Каталожный номер:19952

Комплект:6

Примечание:

№ на схеме:20

Наименование:KONTACT PART

Каталожный номер:84539

Комплект:4

Примечание:

№ на схеме:21

Наименование:HEXAGON HEAD SCREW

Каталожный номер:73898

Комплект:8

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:11349

Комплект:8

Примечание:

№ на схеме:23

Наименование:SPACER TUBE

Каталожный номер:84540

Комплект:8

Примечание:

№ на схеме:24

Наименование:APPROXIMATE SWITCH

Каталожный номер:73884

Комплект:4

Примечание:
