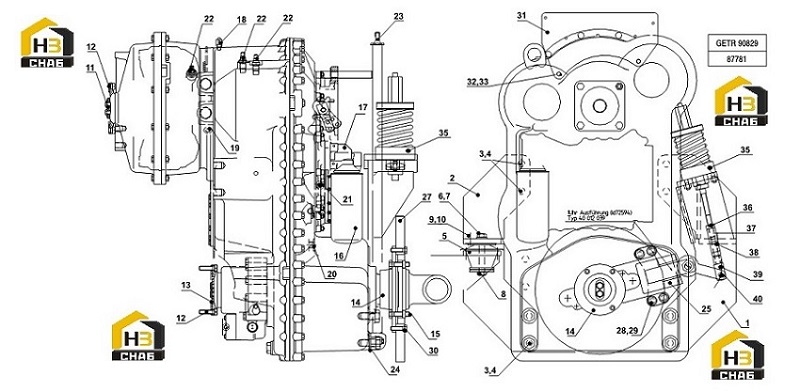

Коробка передач и стояночный тормоз

← Шины и диски Тормоз стояночный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET LHS

Каталожный номер:80826

Комплект:1

Примечание:

№ на схеме:1

Наименование:MASTER CONTROLLER

Каталожный номер:73198

Комплект:1

Примечание:

№ на схеме:1

Наименование:MASTER CONTROLLER

Каталожный номер:71071

Комплект:1

Примечание:

№ на схеме:1

Наименование:CONVERTER TRANSMISSION 6WG-210

Каталожный номер:90829

Комплект:1

Примечание:

№ на схеме:2

Наименование:BRACKET RHS

Каталожный номер:80827

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEX.HEAD SCREW

Каталожный номер:20072

Комплект:8

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:10845

Комплект:8

Примечание:

№ на схеме:5

Наименование:TAPERED RETAINER

Каталожный номер:69225

Комплект:4

Примечание:

№ на схеме:6

Наименование:HEX.HEAD BOLT

Каталожный номер:42683

Комплект:4

Примечание:

№ на схеме:7

Наименование:SPRING WASHER

Каталожный номер:10433

Комплект:4

Примечание:

№ на схеме:8

Наименование:SELF-LOCKING NUT

Каталожный номер:23725

Комплект:4

Примечание:

№ на схеме:9

Наименование:HEX.HEAD SCREW

Каталожный номер:10211

Комплект:16

Примечание:

№ на схеме:10

Наименование:SAFETY WASHER

Каталожный номер:10060

Комплект:16

Примечание:

№ на схеме:11

Наименование:DRIVE FLANGE

Каталожный номер:81423

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLT

Каталожный номер:39267

Комплект:8

Примечание:

№ на схеме:13

Наименование:OUTPUT FLANGE

Каталожный номер:81426

Комплект:1

Примечание:

№ на схеме:14

Наименование:DRIVE FLANGE

Каталожный номер:41390

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLT

Каталожный номер:80051

Комплект:8

Примечание:

№ на схеме:16

Наименование:FILTER CARTRIDGE (TRANSMISS.)

Каталожный номер:88337

Комплект:1

Примечание:

№ на схеме:17

Наименование:FILTER HEAD

Каталожный номер:89471

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:O-SEAL

Каталожный номер:50244

Комплект:2

Примечание:

№ на схеме:18

Наименование:BREATHER

Каталожный номер:75306

Комплект:1

Примечание:

№ на схеме:19

Наименование:TRANSMITTER

Каталожный номер:89403

Комплект:1

Примечание:

№ на схеме:20

Наименование:TACHO GENERATOR

Каталожный номер:79767

Комплект:1

Примечание:

№ на схеме:21

Наименование:PRESSURE SWITCH (TRANSMISSION)

Каталожный номер:78716

Комплект:1

Примечание:

№ на схеме:22

Наименование:INDUCTIVE SENSOR

Каталожный номер:79766

Комплект:3

Примечание:

№ на схеме:23

Наименование:OIL DIPSTICK

Каталожный номер:81424

Комплект:1

Примечание:

№ на схеме:24

Наименование:GASKET

Каталожный номер:81425

Комплект:1

Примечание:

№ на схеме:25

Наименование:BRAKE DOG CPL

Каталожный номер:72594

Комплект:1

Примечание:

№ на схеме:25.1

Наименование:BRAKE LINING Parking Brake

Каталожный номер:79698

Комплект:2

Примечание:

№ на схеме:27

Наименование:BRAKE DISC

Каталожный номер:81422

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEX.HEAD SCREW

Каталожный номер:10559

Комплект:4

Примечание:

№ на схеме:29

Наименование:WASHER

Каталожный номер:10653

Комплект:4

Примечание:

№ на схеме:30

Наименование:HEX.HEAD BOLT

Каталожный номер:19993

Комплект:8

Примечание:

№ на схеме:31

Наименование:SUPPORT PLATE

Каталожный номер:81273

Комплект:1

Примечание:

№ на схеме:32

Наименование:HEX.HEAD SCREW

Каталожный номер:10448

Комплект:2

Примечание:

№ на схеме:33

Наименование:SPRING WASHER

Каталожный номер:10756

Комплект:2

Примечание:

№ на схеме:35

Наименование:BRAKE CYLINDER

Каталожный номер:73795

Комплект:1

Примечание:

№ на схеме:35.1

Наименование:SEALING KIT

Каталожный номер:84643

Комплект:1

Примечание:

№ на схеме:35.2

Наименование:RUBBER GROMMET

Каталожный номер:84644

Комплект:1

Примечание:

№ на схеме:36

Наименование:HEX. NUT

Каталожный номер:73775

Комплект:1

Примечание:

№ на схеме:37

Наименование:SLEEVE

Каталожный номер:73776

Комплект:1

Примечание:

№ на схеме:38

Наименование:GRUB SCREW

Каталожный номер:73837

Комплект:1

Примечание:

№ на схеме:39

Наименование:FORKED END

Каталожный номер:20306

Комплект:1

Примечание:

№ на схеме:40

Наименование:PIN

Каталожный номер:20315

Комплект:1

Примечание:

№ на схеме:41

Наименование:INSERT HEATING ELEMENT G3/4

Каталожный номер:93504

Комплект:1

Примечание:

№ на схеме:41.1

Наименование:ADAPTER

Каталожный номер:93171

Комплект:1

Примечание:
